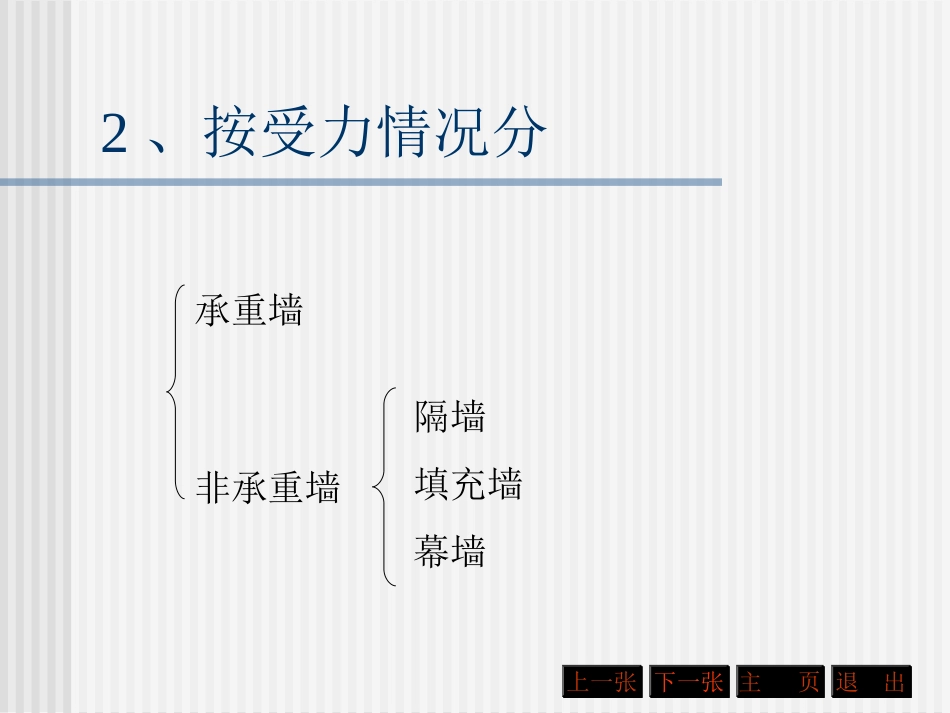

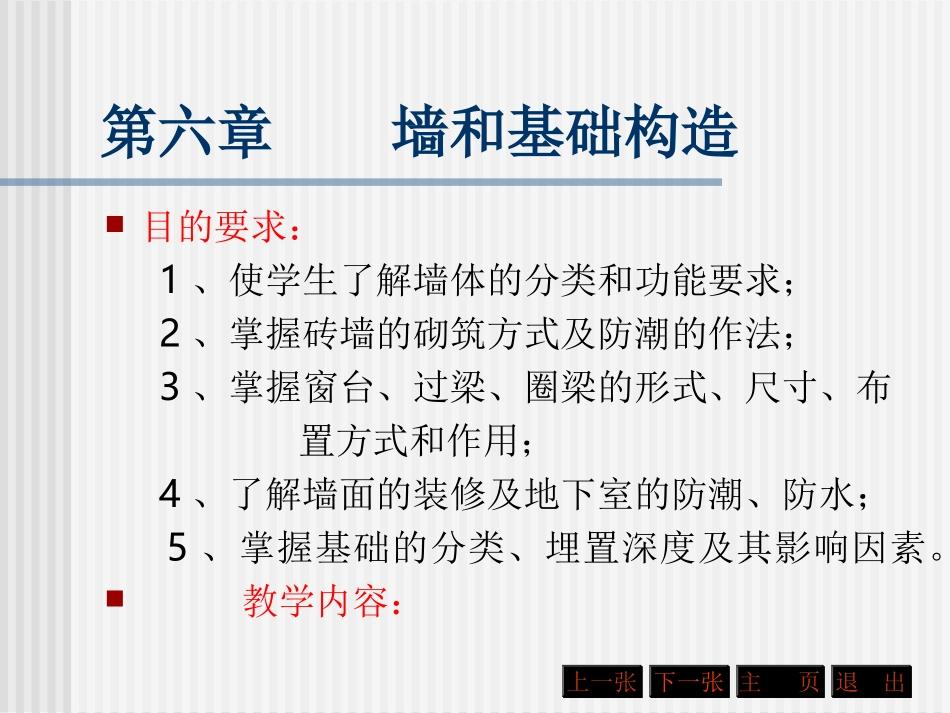

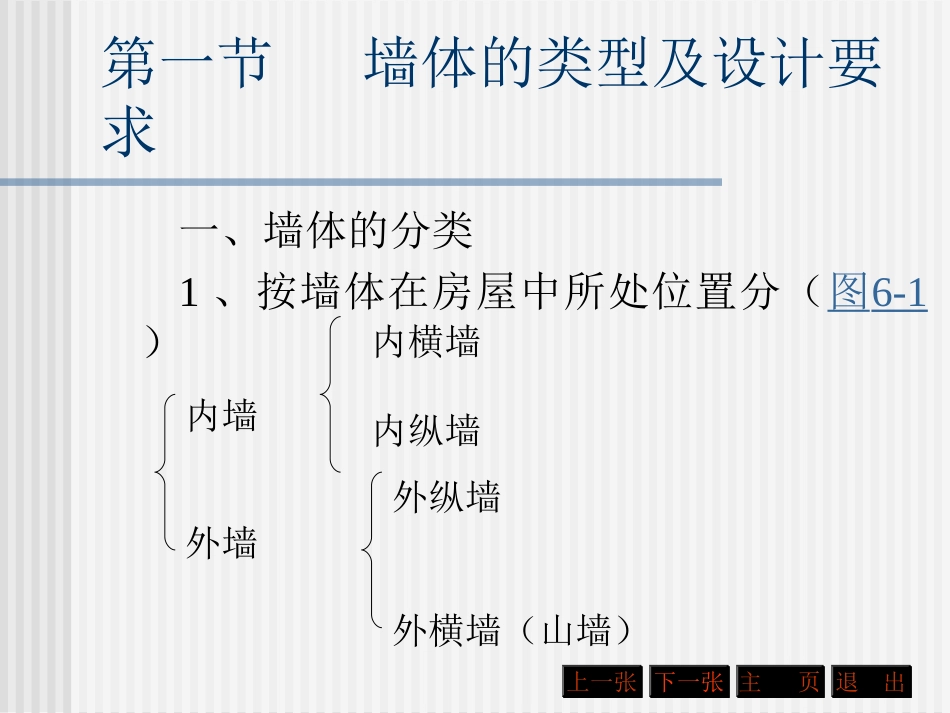

第六章墙和基础构造目的要求：1、使学生了解墙体的分类和功能要求；2、掌握砖墙的砌筑方式及防潮的作法；3、掌握窗台、过梁、圈梁的形式、尺寸、布置方式和作用；4、了解墙面的装修及地下室的防潮、防水；5、掌握基础的分类、埋置深度及其影响因素。教学内容：上一张上一张下一张下一张主页主页退出退出第一节墙体的类型及设计要求一、墙体的分类1、按墙体在房屋中所处位置分（图6-1）内墙外墙内横墙内纵墙外纵墙外横墙（山墙）下一张下一张主页主页退出退出上一张上一张2、按受力情况分承重墙非承重墙隔墙填充墙幕墙下一张下一张主页主页退出退出上一张上一张3、按墙体材料分砖墙石墙土墙混凝土墙组合墙实心砖墙空心砖墙下一张下一张主页主页退出退出上一张上一张4、按构造和施工方式分叠砌式墙版筑式墙装配式墙实砌砖墙空斗墙砌块墙下一张下一张主页主页退出退出上一张上一张二、墙体的设计要求1、墙体承重方案A、横墙承重方案（图6-2）B、纵墙承重方案（图6-3）C、纵横墙混合承重方案（图6-4）D、局部框架承重方案（图6-5）下一张下一张主页主页退出退出上一张上一张2、结构及抗震要求（1）强度要求（2）刚度要求下一张下一张主页主页退出退出上一张上一张3、功能方面的要求（1）外墙的保温与隔热A、提高外墙的保温能力，减速少热损失B、防止外墙中出现凝结水C、防止外墙出现空气渗透（2）隔声要求（3）其它方面的要求A、防火要求得B、防水防潮要求C、建筑工业化要求第二节砖墙构造一、砖墙材料（一）砖标准粘土砖尺寸：240×115×53MM4:2:1按材料分有：粘土砖、炉渣砖、灰砂砖等；按生产形式分：实心砖、多孔砖和空心砖等砖的标号:MU30、MU25、MU20、MU15、MU10、MU7.5、MU5下一张下一张主页主页退出退出上一张上一张（二）砂浆分类：水泥砂浆：水泥+砂+水石灰砂浆：石灰膏+砂+水混合砂浆：水泥+石灰膏+砂+水砂浆的标号:M0.4M1M2.5M5M7.5M10M15M20下一张下一张主页主页退出退出上一张上一张二、实体墙的组砌方式（一）墙厚名称：确定砖墙厚度时应考虑下列因素：1、墙厚应符合砖的规格2、墙厚应满足砖墙的承载能力3、砖墙厚度须满足一定的保温与隔热要求4、砖墙厚度应满足必要的隔声要求5、砖墙厚度应满足防火要求下一张下一张主页主页退出退出上一张上一张（二）砌筑方式（图6-6）砌筑原则：横平竖直、上下错缝、内外搭接和灰浆饱满1.上下一顺一丁（图6-7a）2.同层一顺一丁(梅花丁)（图6-7b）3.上下三顺一丁（图6-7c）4.两平一侧（图6-7d）5.全顺式（图6-7e）6.全丁式下一张下一张主页主页退出退出上一张上一张（三）砖墙的洞口与墙段尺寸1、门窗洞口尺寸应遵循我国现行建筑统一模数制的规定2、墙段尺寸应符合砖的模数砖模：115+10=125MM墙段尺寸：125n-10（图6-8）下一张下一张主页主页退出退出上一张上一张砖的模数（125MM）与建筑基本模数（100MM）相矛盾解决办法：根本方法：改革现行普通粘土砖的规格，使砖模与基本模数统一目前折衷办法：调整砖墙的灰缝大小。墙段尺寸超过1500MM时可不考虑砖模。门窗洞口位置和墙段尺寸应满足结构需要的最小尺寸下一张下一张主页主页退出退出上一张上一张三、墙体的细部构造（一）门窗过梁作用：承担门窗洞口上部荷载，并把它传递给洞口两侧的墙上。下一张下一张主页主页退出退出上一张上一张过梁形式：(1)砖拱过梁（平拱、弧拱和半圆拱）跨度≤1.2M(2)钢筋砖过梁跨度≤2M（图6-9）(3)钢筋砼过梁跨度不受限制（图6-10）A、断面形式:矩形、L形B、尺寸:宽同墙厚高度常用60、120、180、240下一张下一张主页主页退出退出上一张上一张(二)窗台作用：将窗面上流下的雨水排除,防止污染墙面.窗台形式:悬挑窗台不悬挑窗台顶砌一皮砖悬挑60（图6-11）侧砌一皮砖悬挑60（图6-12）预制钢筋砼悬挑窗台（图6-13）下一张下一张主页主页退出退出上一张上一张(三)勒脚、防潮层墙脚位置1、勒脚：墙身接近室外地面的部分。作用:保护墙身,增加建筑物的立面美观。通常做法:A：水泥砂浆（图6-14）B：花岗石、大理石、水磨石（图6-15）C：毛石（图6-16）高度:室内外地面高差部分，也可做到底层窗台下一张下一张主页主页退出退出上一张上一张2、防潮层...
