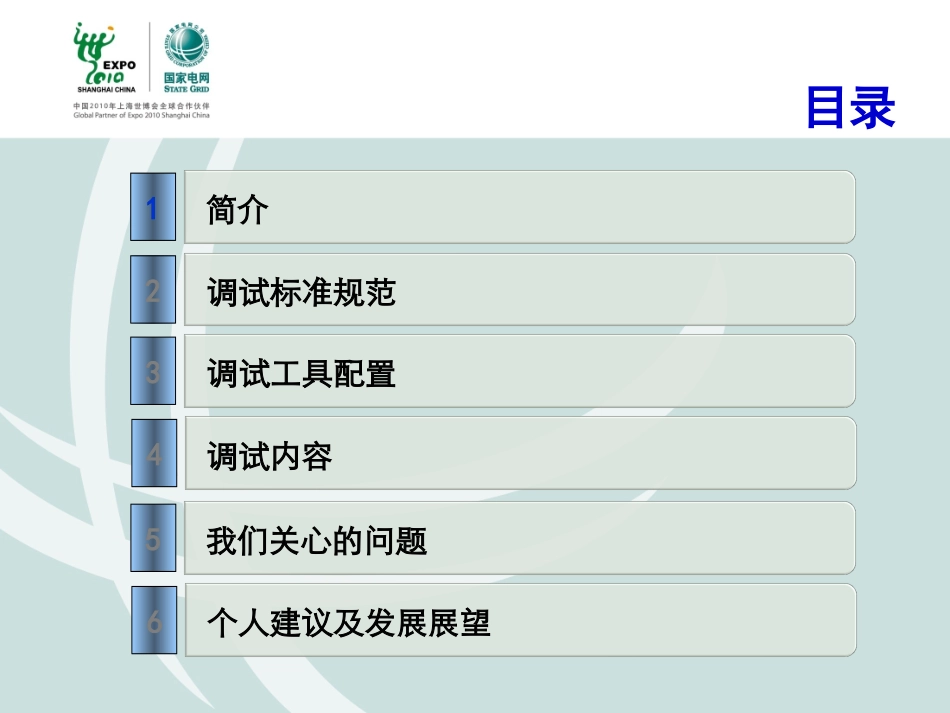

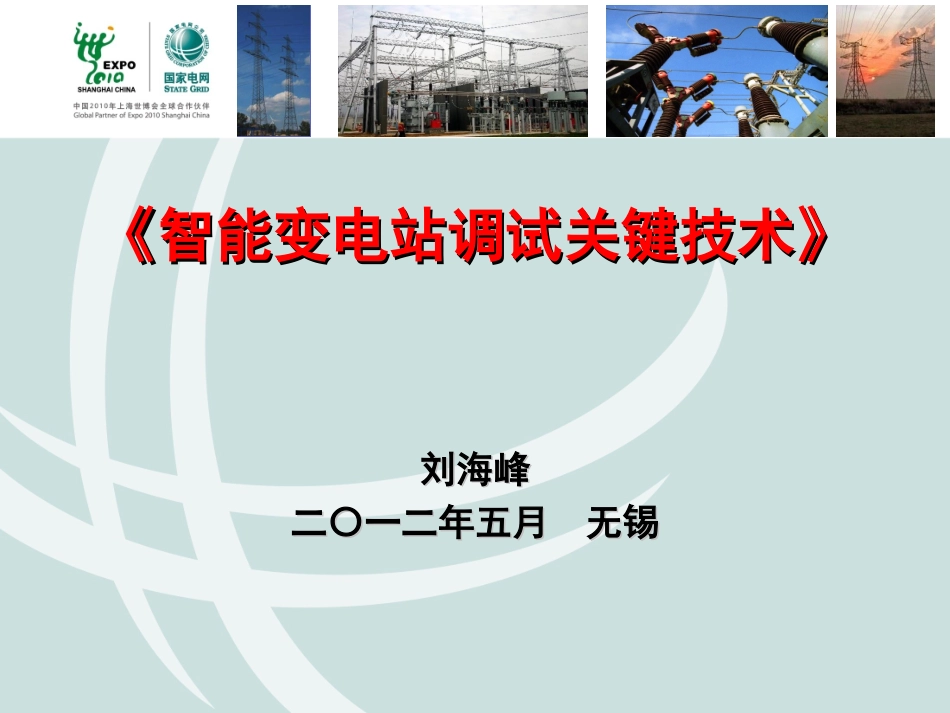

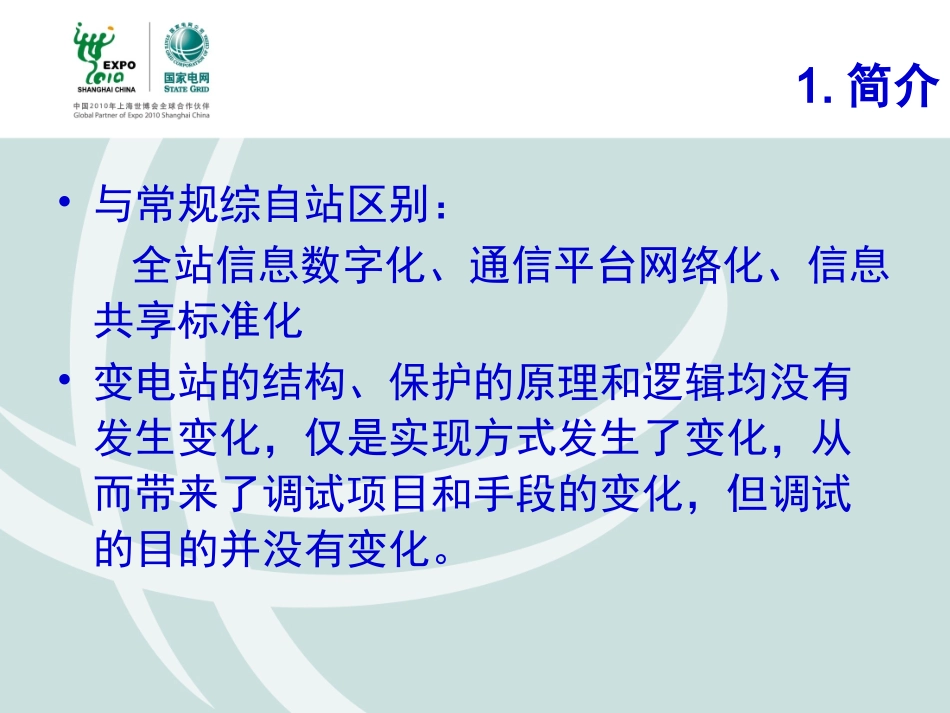

《《智能变电站调试关键技术智能变电站调试关键技术》》刘海峰刘海峰二〇一二年五月无锡二〇一二年五月无锡1简介23目录4调试内容5我们关心的问题6个人建议及发展展望调试工具配置调试标准规范1.简介•与常规综自站区别：全站信息数字化、通信平台网络化、信息共享标准化•变电站的结构、保护的原理和逻辑均没有发生变化，仅是实现方式发生了变化，从而带来了调试项目和手段的变化，但调试的目的并没有变化。2.调试标准规范Q/GDW383-2009《智能变电站技术导则》Q/GDW393-2009《110（66）kV～220kV智能变电站设计规范》Q/GDW394-2009《330～750kV智能变电站设计规范》Q/GDW396-2009《IEC61850工程继电保护应用模型》Q/GDW424-2010《电子式电流互感器技术规范》Q/GDW425-2010《电子式电压互感器技术规范》Q/GDW426-2010《智能变电站合并单元技术规范》Q/GDW427-2010《智能变电站测控单元技术规范》Q/GDW428-2010《智能变电站智能终端技术规范》Q/GDW429-2010《智能变电站网络交换机技术规范》Q/GDW430-2010《智能变电站智能控制柜技术规范》Q/GDW431-2010《智能变电站自动化系统现场调试导则》Q/GDW441-2010《智能变电站继电保护技术规范》Q/GDW576-2010《站用交直流一体化电源系统技术规范》Q/GDW678-2011《智能变电站一体化监控系统功能规范》Q/GDW679-2011《智能变电站一体化监控系统建设技术规范》Q/GDWXXX-2011《智能变电站自动化系统网络设计技术规范》（征求意见稿）Q/GDWXXX-2011《变电站智能辅助控制系统设计技术规范》（征求意见稿）Q/GDWXXX-2011《智能变电站调试规范》（征求意见稿）Q/GDWXXX-2011《智能变电站继电保护运行管理导则》（征求意见稿）Q/GDWZ410-2010《高压设备智能化技术导则》3.调试工具配置•万用表，500V、1000V及2500V兆欧表，光发生器、光功率计，双绞线缆测试仪，网络报文记录分析仪、网络负载测试仪（如Smartbits），继电保护试验仪（包括常规和数字式），高频通道测试仪，GPS信号发生器，精确时钟测试仪、电子式互感器综合校验仪（NT702等）、AD模拟器、光电转换器、便携式示波器、便携式录波器等仪器。•SCD配置软件，如思源弘瑞的Easy50（各厂家自己开发，不统一）•报文抓包软件（wireshark、MMSEthereal等）•GOOSE模拟软件（IEDScout）•SCD文件查看软件（AltovaXMLSpy）•厂家配套的其他调试工具软件4.调试流程•组态配置→系统测试→系统动模→现场调试→投产试验。5.调试内容•组态配置（SCD、虚端子图表、网络配置图、地址分配、文件核对及下装等）•系统测试（出厂联调阶段，包括单体调试和系统测试）•系统动模（必要时做）•现场调试（整组实验、其他辅助设备调试）•投产试验（投产前一次通流、升压试验及投产带负荷检查）5.1组态配置1、系统组态•通信子网配置（分配IP地址，确认链路正确性，编制光纤链路表等）•IED配置（配置SV、GOOSE控制块数据集等）•变电站配置（SSD文件）•SCD文件检查（注意IP地址、GOOSEID、SMVID、APPID唯一性检查）2、设备下装与配置•站控层设备配置（导入SCD文件，生成数据库）•IED装置下装（生成CID文件并导入装置）•交换机配置（IP、镜像端口、VLAN或组播等配置）5.1.1网络链路检查AutoCAD制记日期次数45231改更绘录件软标记处数签字日期P1P3P2P4P5P7P9P6P8P1P3P2P4P5P7P9P6P8P1P3P2P4P5P7P9P6P8P13P15P14P16P17P19P18P20P9P10P11主控室网络通信屏交换机3n-RSG2288主控室网络通信屏交换机4n-RSG2288主控室网络通信屏交换机5n-RSG2100注：RSG2288交换机的P7，P8，P9为千兆光口。P5P7P6P8P9P10P11P12P13P14P15P16P17P18P19P20P21P22P23P24P25P26P27P28P29P30P31P32P7P8P5P6P3P4P1P210kV开关室网络交换机-RSG23005.1.2GOOSE配置•设计单位提供虚端子图、SSD文件、厂家提供ICD文件，由设计单位或系统集成商生成SCD文件。•GOOSE配置表对所有虚端子逻辑连线的相关信息系统化地加以整理，作为图纸依据。在具体工程设计中，首先根据智能装置的开发原理，设计智能装置的虚端子，其次，结合继电保护原理，在虚端子的基础上设计完成虚端子逻辑连线，最后，按照逻辑连线，设计完成GOOSE配置表。辑连线与GOOSE...
