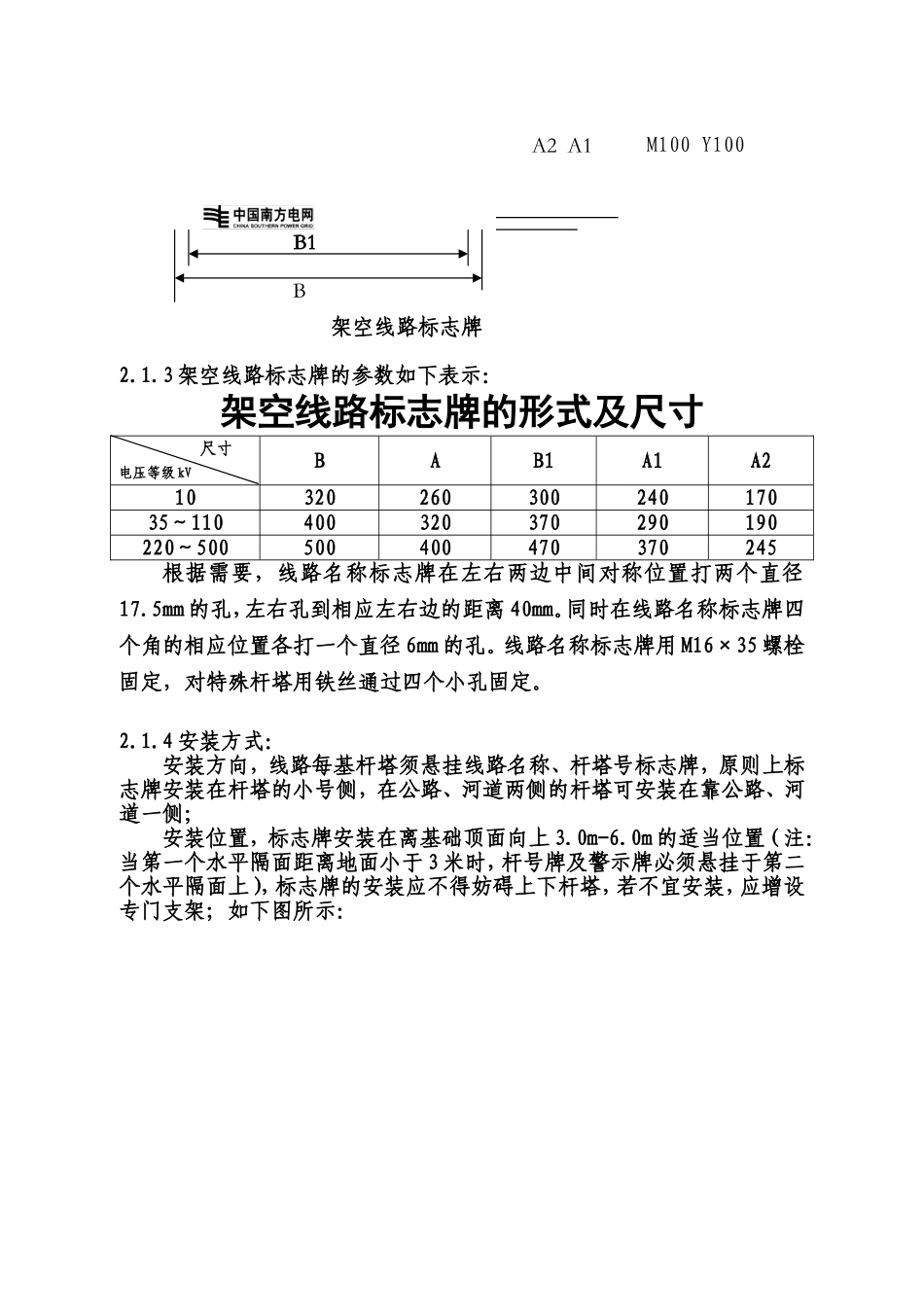

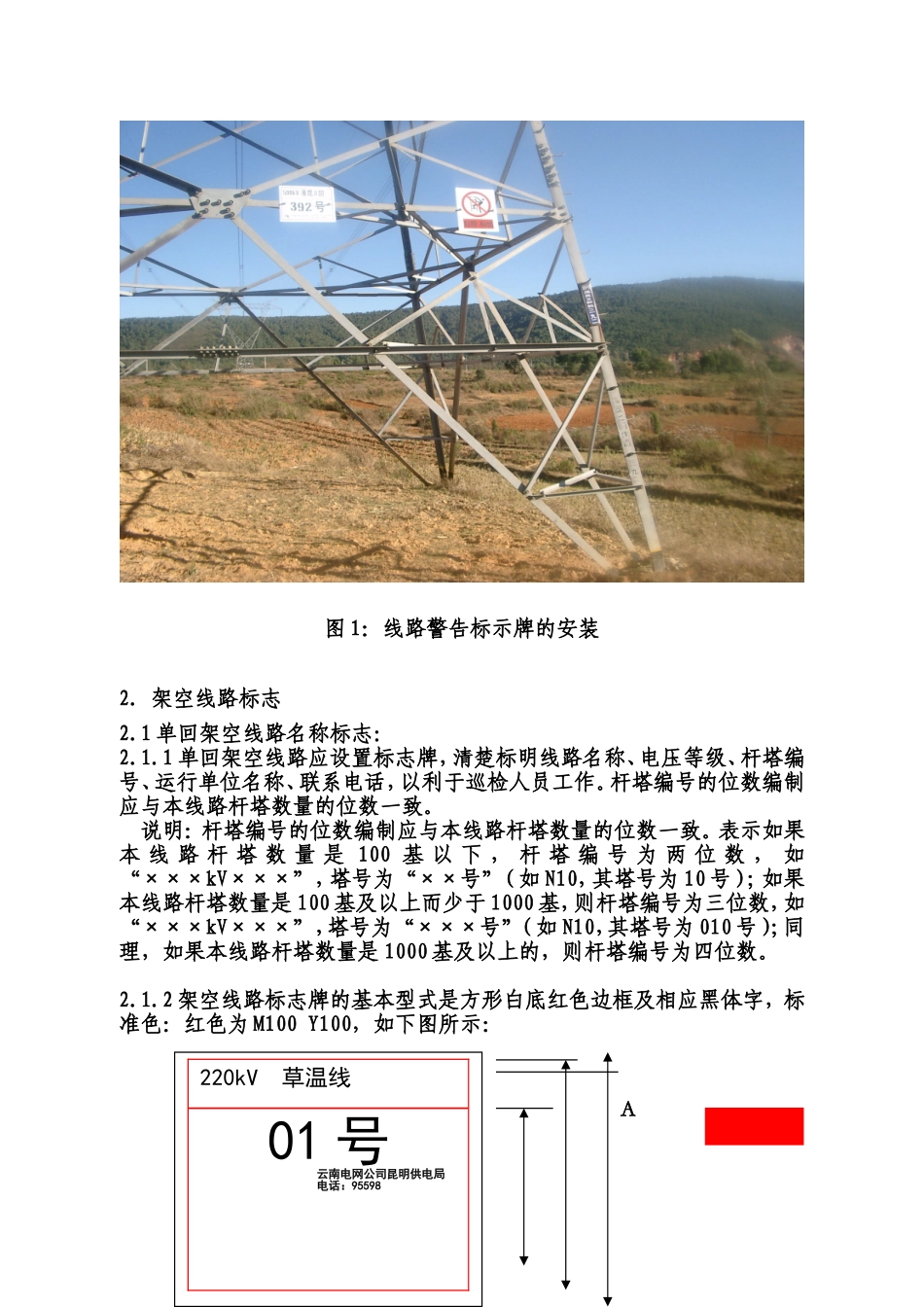

架空线路安健环设施标准根据中国南方电网Q/CSG10002—2004《架空线路及电缆安健环设施标准》要求，为了规范统一高压输电线路工程中喷刷和悬挂塔号、警告牌、线路相序牌，便于运行、设计、加工和施工的实际操作。现作如下规定：实施要求：1.警告牌：禁止攀登高压危险1.1标示牌的制作按中国南方电网Q/CSG10002—2004《架空线路及电缆安健环设施标准》根据需要，线路禁止标志牌在左右两边中间对称位置打两个直径17.5mm的孔，左右孔到相应左右边的距离40mm。同时在禁止标志牌四个角的相应位置各打一个直径6mm的孔。禁止标志牌用M16×35螺栓固定，对特殊杆塔用铁丝通过四个小孔固定。1.2安装要求：悬挂在架空输电线路杆塔脚钉或爬梯侧；安装方向，原则上标志牌安装在杆塔的小号侧，在公路、河道两侧的杆塔可安装在靠公路、河道一侧；安装位置，标志牌底边距地面2m～4m高（可根据塔型做适当调整并尽量与线路名称标志牌等高）；标志牌的安装应不得妨碍上下杆塔，若不宜安装，应增设专门支架。图1：线路警告标示牌的安装2.架空线路标志2.1单回架空线路名称标志：2.1.1单回架空线路应设置标志牌，清楚标明线路名称、电压等级、杆塔编号、运行单位名称、联系电话，以利于巡检人员工作。杆塔编号的位数编制应与本线路杆塔数量的位数一致。说明：杆塔编号的位数编制应与本线路杆塔数量的位数一致。表示如果本线路杆塔数量是100基以下，杆塔编号为两位数，如“×××kV×××”，塔号为“××号”（如N10，其塔号为10号）；如果本线路杆塔数量是100基及以上而少于1000基，则杆塔编号为三位数，如“×××kV×××”，塔号为“×××号”（如N10，其塔号为010号）；同理，如果本线路杆塔数量是1000基及以上的，则杆塔编号为四位数。2.1.2架空线路标志牌的基本型式是方形白底红色边框及相应黑体字，标准色：红色为M100Y100，如下图所示：A220kV草温线01号云南电网公司昆明供电局电话：95598A2A1M100Y100B1B架空线路标志牌2.1.3架空线路标志牌的参数如下表示：架空线路标志牌的形式及尺寸尺寸电压等级kVBAB1A1A21032026030024017035～110400320370290190220～500500400470370245根据需要，线路名称标志牌在左右两边中间对称位置打两个直径17.5mm的孔，左右孔到相应左右边的距离40mm。同时在线路名称标志牌四个角的相应位置各打一个直径6mm的孔。线路名称标志牌用M16×35螺栓固定，对特殊杆塔用铁丝通过四个小孔固定。2.1.4安装方式：安装方向，线路每基杆塔须悬挂线路名称、杆塔号标志牌，原则上标志牌安装在杆塔的小号侧，在公路、河道两侧的杆塔可安装在靠公路、河道一侧；安装位置，标志牌安装在离基础顶面向上3.0m-6.0m的适当位置（注：当第一个水平隔面距离地面小于3米时，杆号牌及警示牌必须悬挂于第二个水平隔面上），标志牌的安装应不得妨碍上下杆塔，若不宜安装，应增设专门支架；如下图所示：图2：铁塔线路名称标志牌安装图3：水泥杆线路名称标志牌安装（增设专门支架）2.1.5为防止标志牌遗失情况下仍能辩识杆塔，宜在塔身适当位置喷涂线路名称和杆塔号。线路名称及塔号：按线路运行编号或调度通知，线路名称为：“×××kV×××”，塔号为“×××号”500kV线路每个字的大小为8×7cm，字间距2cm，字为仿宋体；110—220kV线路每个字的大小为6×5cm，字间距2cm，字为仿宋体。用黑色油漆喷刷。铁塔喷刷位置：面向中调命名线路名称的前进方向左侧后腿喷“×××kV×××线”，右侧后腿喷塔号“×××号”：杆塔号如：前左侧腿喷“高压危险”，前右侧腿喷“严禁攀登”：脚钉腿加喷“严禁攀登”。最下面的字距离基础顶面高1.5米。（可根据塔型做适当调整）喷刷塔号为运行塔号，老旧线路以运行杆号为准，新建线路以设计院编制的运行塔号与设计塔号对照表为准。水泥杆喷刷位置：面向线路名称的前进方向左杆小号侧喷“×××kV×××线×××号”，右杆小号侧喷“高压危险严禁攀登”：杆塔号如：最下面的字距离地平面高1.5米。（可根据杆型做适当调整）2.2同杆多回架空线路名称标志：2.2.1同杆多回架空线路应设置标志牌，清楚标明线路名称、电压等级、杆塔编号、运行单位名称、联系电话，以利于...
