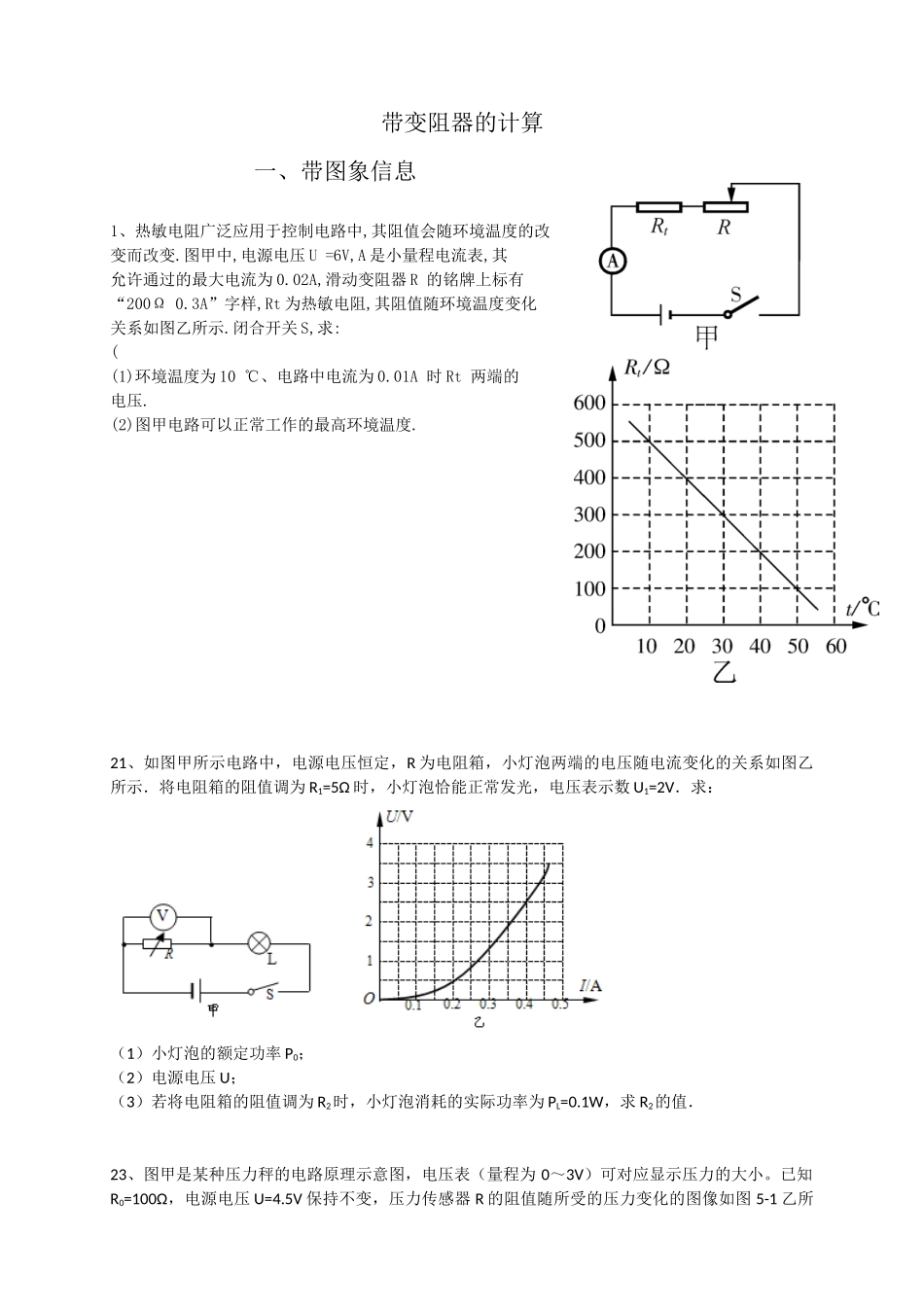

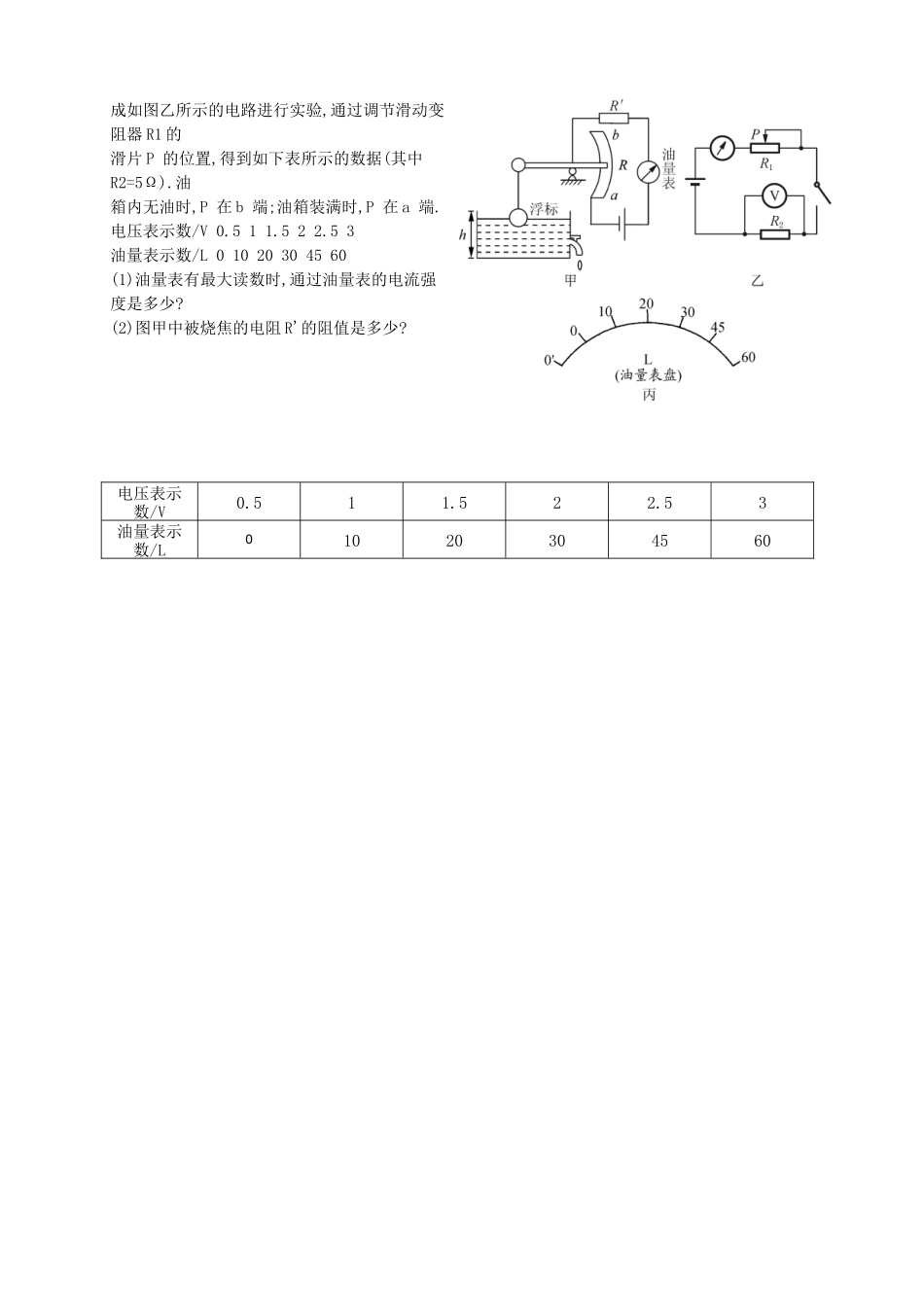

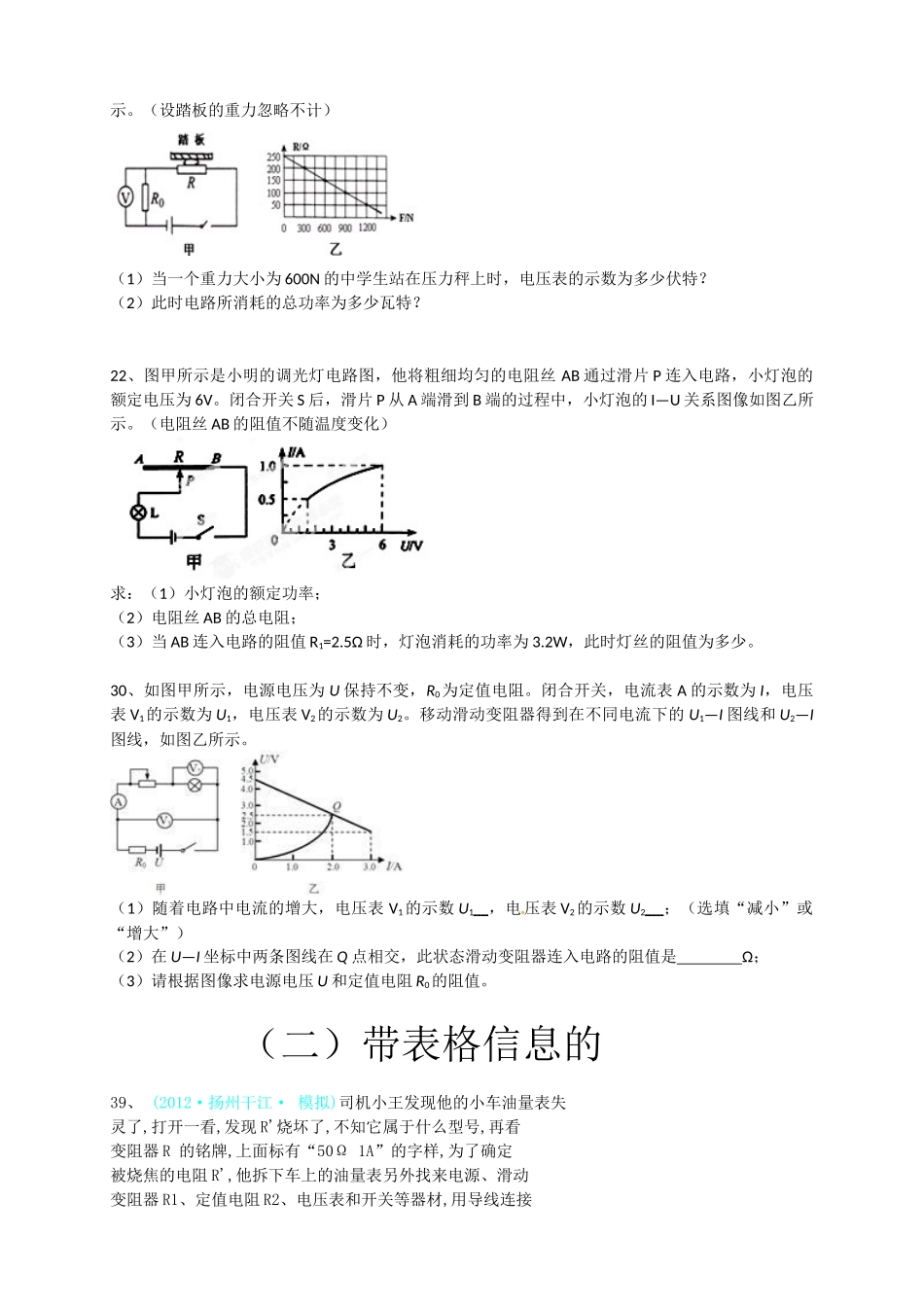

带变阻器的计算一、带图象信息1、热敏电阻广泛应用于控制电路中,其阻值会随环境温度的改变而改变.图甲中,电源电压U=6V,A是小量程电流表,其允许通过的最大电流为0.02A,滑动变阻器R的铭牌上标有“200Ω0.3A”字样,Rt为热敏电阻,其阻值随环境温度变化关系如图乙所示.闭合开关S,求:((1)环境温度为10℃、电路中电流为0.01A时Rt两端的电压.(2)图甲电路可以正常工作的最高环境温度.21、如图甲所示电路中，电源电压恒定，R为电阻箱，小灯泡两端的电压随电流变化的关系如图乙所示．将电阻箱的阻值调为R1=5Ω时，小灯泡恰能正常发光，电压表示数U1=2V．求：（1）小灯泡的额定功率P0；（2）电源电压U；（3）若将电阻箱的阻值调为R2时，小灯泡消耗的实际功率为PL=0.1W，求R2的值．23、图甲是某种压力秤的电路原理示意图，电压表（量程为0～3V）可对应显示压力的大小。已知R0=100Ω，电源电压U=4.5V保持不变，压力传感器R的阻值随所受的压力变化的图像如图5-1乙所示。（设踏板的重力忽略不计）（1）当一个重力大小为600N的中学生站在压力秤上时，电压表的示数为多少伏特？（2）此时电路所消耗的总功率为多少瓦特？22、图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从A端滑到B端的过程中，小灯泡的I—U关系图像如图乙所示。（电阻丝AB的阻值不随温度变化）求：（1）小灯泡的额定功率；（2）电阻丝AB的总电阻；（3）当AB连入电路的阻值R1=2.5Ω时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少。30、如图甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2。移动滑动变阻器得到在不同电流下的U1—I图线和U2—I图线，如图乙所示。（1）随着电路中电流的增大，电压表V1的示数U1，电压表V2的示数U2；（选填“减小”或“增大”）（2）在U—I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是Ω；（3）请根据图像求电源电压U和定值电阻R0的阻值。（二）带表格信息的39、(2012·扬州干江·模拟)司机小王发现他的小车油量表失灵了,打开一看,发现R'烧坏了,不知它属于什么型号,再看变阻器R的铭牌,上面标有“50Ω1A”的字样,为了确定被烧焦的电阻R',他拆下车上的油量表另外找来电源、滑动变阻器R1、定值电阻R2、电压表和开关等器材,用导线连接成如图乙所示的电路进行实验,通过调节滑动变阻器R1的滑片P的位置,得到如下表所示的数据(其中R2=5Ω).油箱内无油时,P在b端;油箱装满时,P在a端.电压表示数/V0.511.522.53油量表示数/L01020304560(1)油量表有最大读数时,通过油量表的电流强度是多少?(2)图甲中被烧焦的电阻R'的阻值是多少?电压表示数/V0.511.522.53油量表示数/L0102030456010、（2011四川成都B，5，2分）（多选）如图所示是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为6V，保护电阻Ro=20Ω；R是一只固定着的、竖直放置的硬电阻棒，总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP(右端P是滑片)与电路接触良好，电阻不计。小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知()A．电阻棒的总电阻是40ΩB．小聪的身高是1.7m．小亮的身高是1.5mC．小聪的身高是1.5m，小亮的身高是1.7mD．从理论上分析，该测量仪的身高测量范围是1.2-1.8m18、小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“Pt”﹣图象．请解答下列问题：型号SYL624﹣额定电压220V频率50Hz电动机功率120W加热功率1210W容量1000mL（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？38、(2013·江苏镇江·模拟)从201...
