无线电导航基本原理课件VIP免费

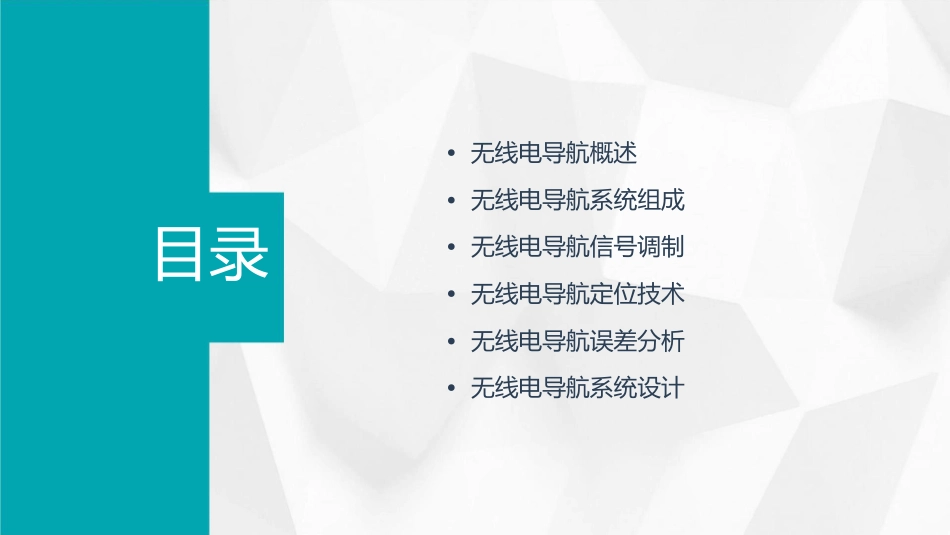

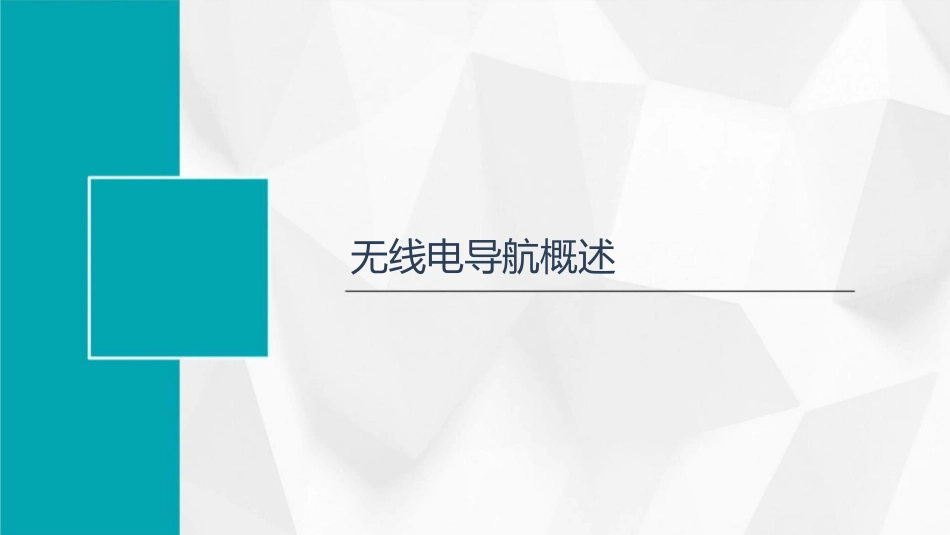

•无线电导航概述•无线电导航系统组成•无线电导航信号调制•无线电导航定位技术•无线电导航误差分析•无线电导航系统设计目录无线电导航概述无线电导航定义无线电导航是指利用无线电波的传播特性，通过接收、测量和处理无线电信号，确定发射台和接收机之间的位置关系，从而进行导航的一种技术手段。无线电导航系统主要由发射台和接收机组成，发射台发射无线电信号，接收机接收这些信号并测量其传播特性，从而确定发射台和接收机之间的位置关系。无线电导航发展历程无线电导航技术自20世纪初开始发展，经历了多个阶段，包括短波、超短波、微波、卫星等不同频段的发展和应用。在20世纪60年代，卫星导航技术的出现使得无线电导航得到了广泛应用和发展，目前卫星导航已经成为全球导航系统的重要组成部分。无线电导航基本原理无线电导航的基本原理是利用无线电信号的传播特性，如信号的传播速度、传播时间、相位等，来计算发射台和接收机之间的位置关系。常见的无线电导航技术包括相位差法、时间差法、角度测量法等。其中，相位差法是通过测量两个或多个信号之间的相位差来确定位置关系；时间差法是通过测量信号传播的时间差来确定位置关系；角度测量法是通过测量信号到达的角度来确定位置关系。无线电导航系统组成发射系统发射天线用于发送无线电信号，通常采用定向天线，以增加信号的传播距离和准确性。发射设备包括高频信号发生器、调制器、功率放大器等，用于生成和发送无线电信号。接收系统01接收天线用于接收无线电信号，通常采用全向天线，以提高信号的接收灵敏度。02接收设备包括高频放大器、解调器、信号处理设备等，用于接收、解调和分析无线电信号。信号传播路径直线传播01无线电信号在空气中以直线方式传播，受到阻挡或干扰时，信号强度会减弱。反射传播02无线电信号遇到反射表面（如建筑物、山体等）时，会被反射回接收天线，形成多路径干扰。折射传播03无线电信号在经过大气层时，会发生折射效应，导致传播路径发生变化。导航数据库地理信息01包括地形地貌、建筑物、交通线路等信息，用于确定位置和航向。导航信息02包括航路点、航向、航速等信息，用于计算航迹和规划航线。气象信息03包括风速、气压、温度等信息，用于修正因气象条件引起的误差。无线电导航信号调制调频制010203调频制（FM）调频制的特点调频制的应用采用频率调制技术，将信号频率随时间变化的电信号编码为无线电波信号。信号带宽较窄，抗干扰能力强，信号质量稳定，适用于远程导航和定位。广泛应用于短波通信、卫星导航、无线电测向等领域。脉冲调制脉冲调制（PM）脉冲调制的应用将信号电平变化转换成脉冲信号的调制方式。广泛应用于雷达、声纳、电子战等领域。脉冲调制的特点信号占用频带较宽，抗干扰能力较弱，适用于近距离导航和定位。相位调制相位调制（PM）相位调制的特点相位调制的应用通过改变载波信号的相位具有较高的频带利用率，抗干扰能力强，适用于高速数据传输和精确导航。广泛应用于数字通信、卫星通信、移动通信等领域。来传递信息的一种调制方式。编码调制编码调制（CDMA）采用编码技术对信号进行扩频和调制，以实现多路信号的并发传输。编码调制的特点具有较高的抗干扰能力和保密性，适用于多径环境和复杂电磁环境。编码调制的应用广泛应用于无线通信、移动通信、卫星通信等领域。无线电导航定位技术基于时间的定位技术伪距测量通过测量卫星信号传播到用户接收机的时间，计算卫星和用户之间的距离误差，从而确定用户的位置。载波相位测量通过测量卫星信号的相位差，计算卫星和用户之间的距离误差，从而实现高精度定位。基于测向的定位技术振幅法通过测量两个或多个信号的相对振幅，确定用户的位置。相位法通过测量两个或多个信号的相对相位，确定用户的位置。基于指纹的定位技术离线指纹采集在目标区域采集信号强度信息，建立信号指纹库。在线匹配在目标区域实时采集信号强度信息，与指纹库中的指纹进行匹配，确定用户的位置。无线电导航误差分析时间误差总结词时间误差是无线电导航中常见的一种误差，主要由信号传输时间的不确定性造成。详细描述无线电信号的传输速度接近光速，因...
