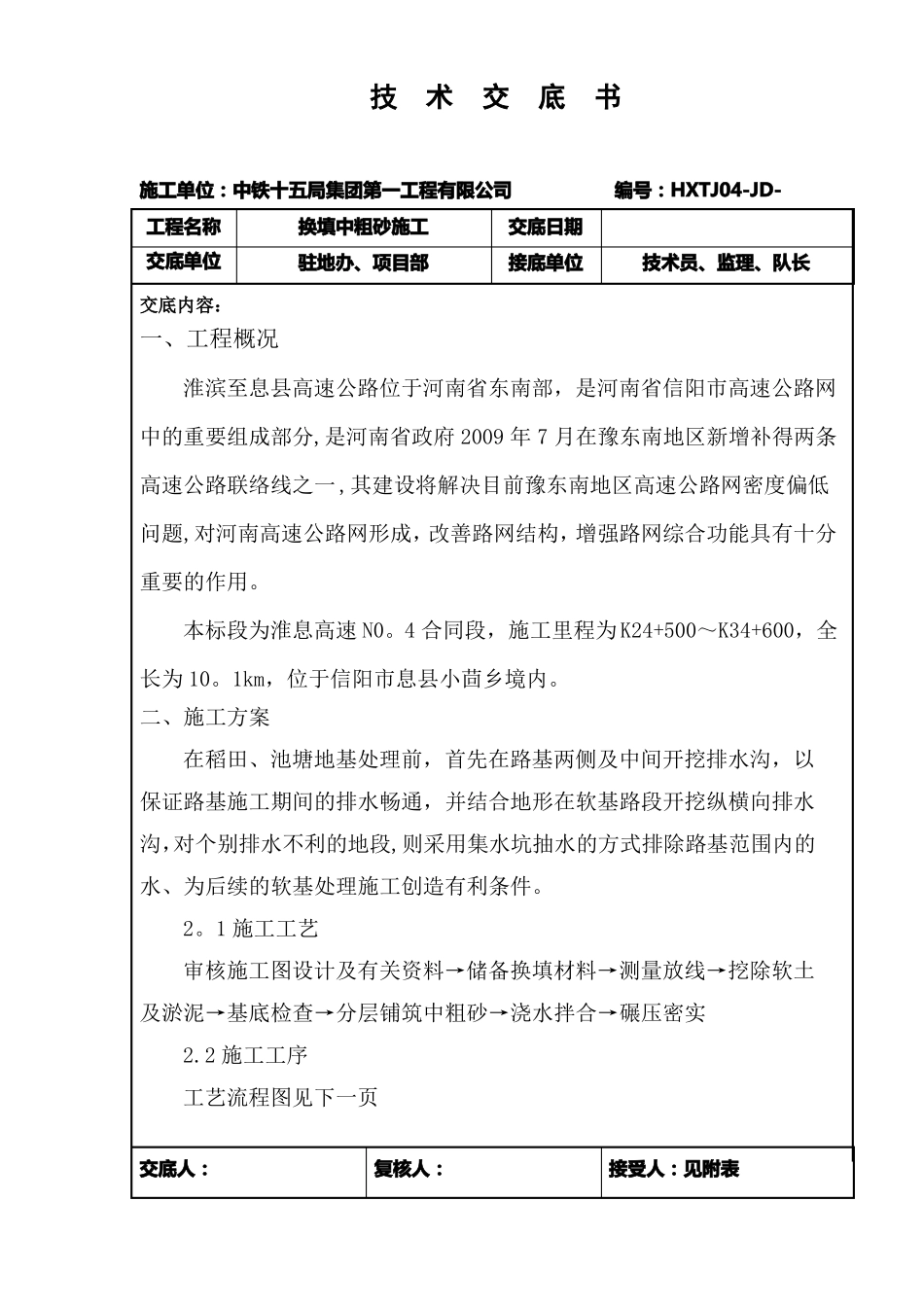

换填中粗砂施工技术交底二级剖析_第1页
1/11

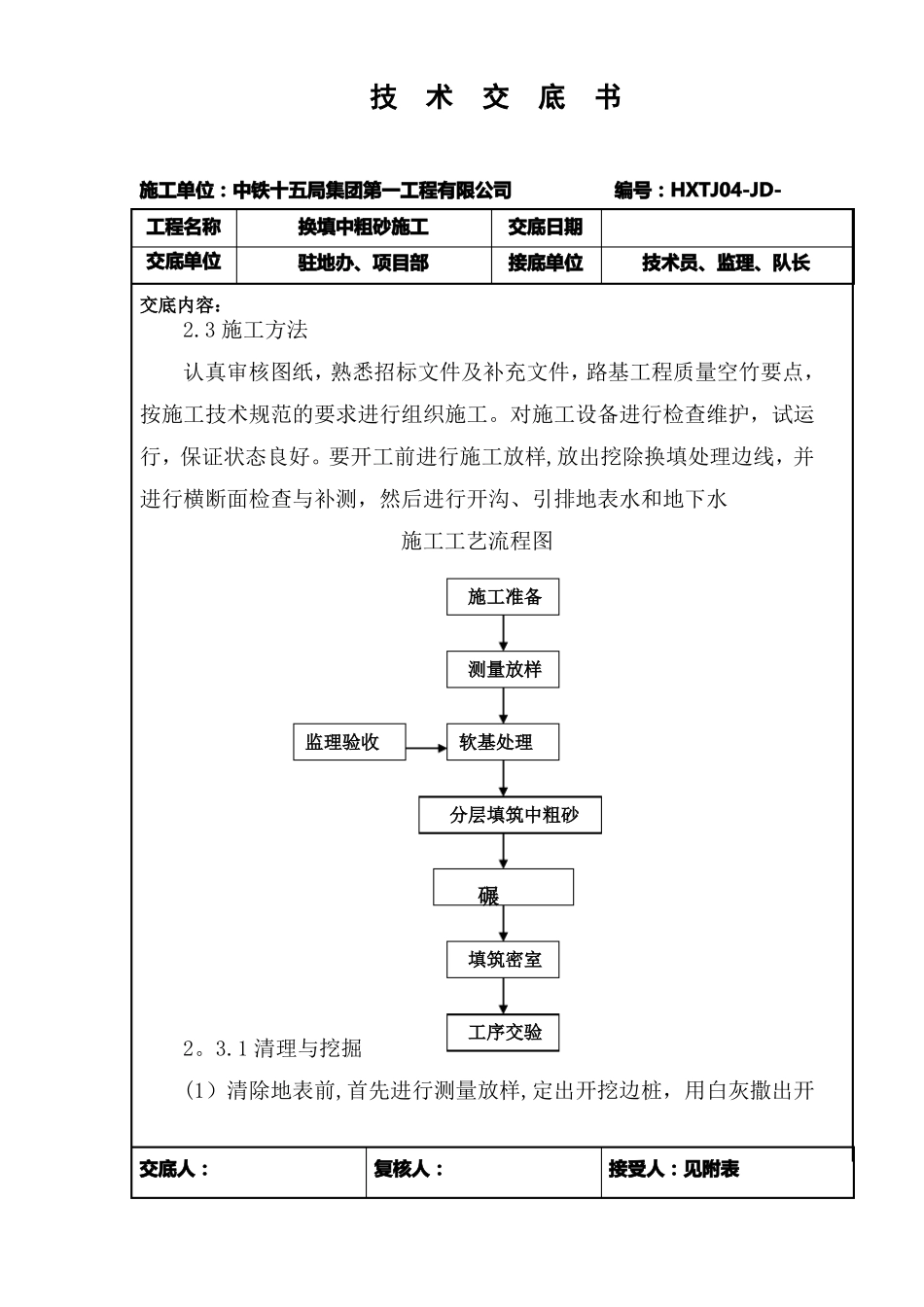

换填中粗砂施工技术交底二级剖析_第2页
2/11

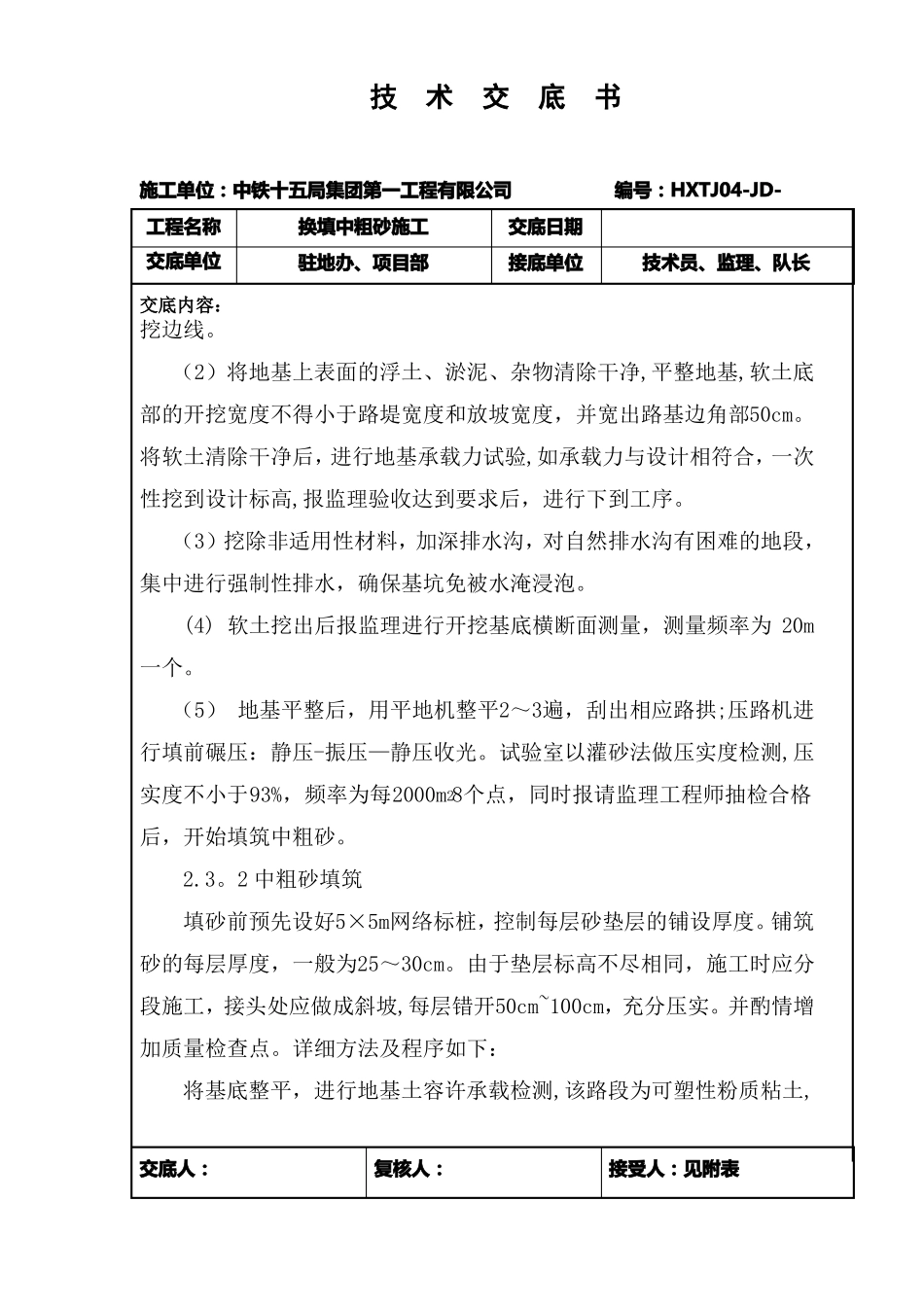

换填中粗砂施工技术交底二级剖析_第3页
3/11
技术交底书施工单位:中铁十五局集团第一工程有限公司编号:HXTJ04-JD-工程名称交底单位交底内容:换填中粗砂施工驻地办、项目部交底日期接底单位技术员、监理、队长一、工程概况淮滨至息县高速公路位于河南省东南部,是河南省信阳市高速公路网中的重要组成部分,是河南省政府2009年7月在豫东南地区新增补得两条高速公路联络线之一,其建设将解决目前豫东南地区高速公路网密度偏低问题,对河南高速公路网形成,改善路网结构,增强路网综合功能具有十分重要的作用。本标段为淮息高速N0。4合同段,施工里程为K24+500~K34+600,全长为10。1km,位于信阳市息县小茴乡境内。二、施工方案在稻田、池塘地基处理前,首先在路基两侧及中间开挖排水沟,以保证路基施工期间的排水畅通,并结合地形在软基路段开挖纵横向排水沟,对个别排水不利的地段,则采用集水坑抽水的方式排除路基范围内的水、为后续的软基处理施工创造有利条件。2。1施工工艺审核施工图设计及有关资料→储备换填材料→测量放线→挖除软土及淤泥→基底检查→分层铺筑中粗砂→浇水拌合→碾压密实2.2施工工序工艺流程图见下一页交底人:复核人:接受人:见附表技术交底书施工单位:中铁十五局集团第一工程有限公司编号:HXTJ04-JD-工程名称交底单位交底内容:换填中粗砂施工驻地办、项目部交底日期接底单位技术员、监理、队长2.3施工方法认真审核图纸,熟悉招标文件及补充文件,路基工程质量空竹要点,按施工技术规范的要求进行组织施工。对施工设备进行检查维护,试运行,保证状态良好。要开工前进行施工放样,放出挖除换填处理边线,并进行横断面检查与补测,然后进行开沟、引排地表水和地下水施工工艺流程图2。3.1清理与挖掘工序交验填筑密室监理验收软基处理测量放样施工准备分层填筑中粗砂碾(1)清除地表前,首先进行测量放样,定出开挖边桩,用白灰撒出开交底人:复核人:接受人:见附表技术交底书施工单位:中铁十五局集团第一工程有限公司编号:HXTJ04-JD-工程名称交底单位交底内容:换填中粗砂施工驻地办、项目部交底日期接底单位技术员、监理、队长挖边线。(2)将地基上表面的浮土、淤泥、杂物清除干净,平整地基,软土底部的开挖宽度不得小于路堤宽度和放坡宽度,并宽出路基边角部50cm。将软土清除干净后,进行地基承载力试验,如承载力与设计相符合,一次性挖到设计标高,报监理验收达到要求后,进行下到工序。(3)挖除非适用性材料,加深排水沟,对自然排水沟有困难的地段,集中进行强制性排水,确保基坑免被水淹浸泡。(4)软土挖出后报监理进行开挖基底横断面测量,测量频率为20m一个。(5)地基平整后,用平地机整平2~3遍,刮出相应路拱;压路机进行填前碾压:静压-振压—静压收光。试验室以灌砂法做压实度检测,压实度不小于93%,频率为每2000m28个点,同时报请监理工程师抽检合格后,开始填筑中粗砂。2.3。2中粗砂填筑填砂前预先设好5×5m网络标桩,控制每层砂垫层的铺设厚度。铺筑砂的每层厚度,一般为25~30cm。由于垫层标高不尽相同,施工时应分段施工,接头处应做成斜坡,每层错开50cm~100cm,充分压实。并酌情增加质量检查点。详细方法及程序如下:将基底整平,进行地基土容许承载检测,该路段为可塑性粉质粘土,交底人:复核人:接受人:见附表技术交底书施工单位:中铁十五局集团第一工程有限公司编号:HXTJ04-JD-工程名称交底单位交底内容:换填中粗砂施工驻地办、项目部交底日期接底单位技术员、监理、队长地基承载力要求110~130kPa;压实度不小于90%,此两项指标达到设计要求后,用合格的中粗砂对基底进行封底,封底厚度约为30cm,然后第一层填筑施工.施工步骤如下:(1)测量放样:填筑前,根据实际情况,进行放样,中边线拉出松铺厚度,用石灰标出测试点位置,做好记录,并测出各点高程以备使用。(2)取料运输:根据现场实际情况,我标段采用自卸汽车配合挖掘机进行调料运输,同时保持施工便道畅通.尽量缩短运输时间,保证挖掘机和压路机能够不间断工作.填筑路基时,应平整每层填料,且自中线向两边设置2%的横向坡度,及时碾压。定出5×5m网络标桩,挂线填料,每个方格填砂7。5m3.路基填筑水平分层法填筑施工,...
