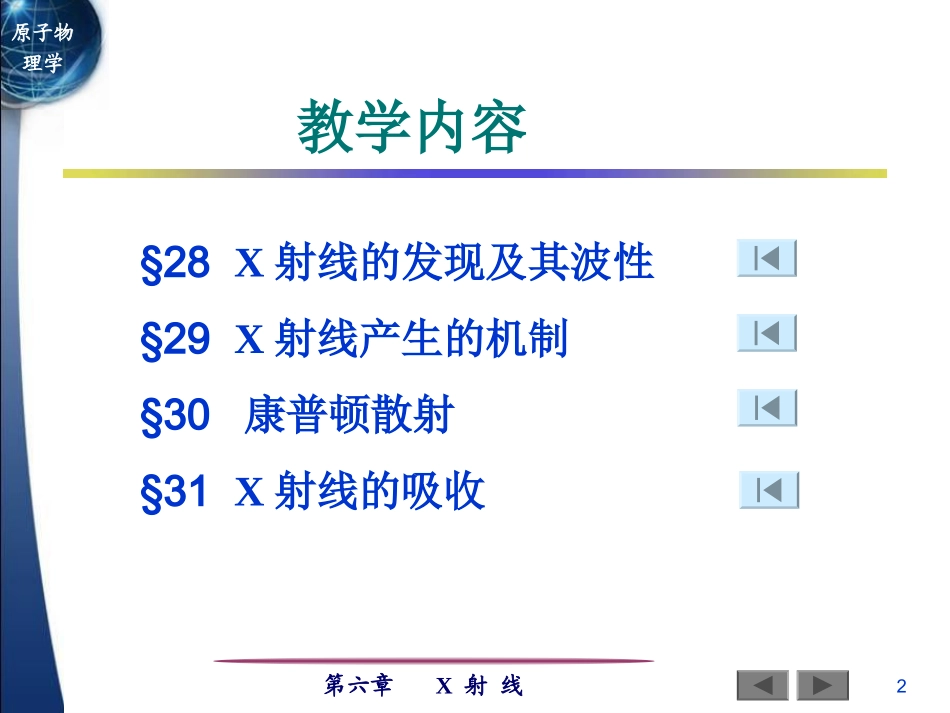

1第六章X射线原子物理学第六章X射线（讲授4学时）2第六章X射线原子物理学教学内容§28X射线的发现及其波性§29X射线产生的机制§30康普顿散射§31X射线的吸收3第六章X射线原子物理学基本要求1.了解X射线发现的实验事实、产生方法，掌握X射线的连续谱与标识谱的特征和产生的机制、康普顿效应产生的原因。2.理解同X射线有关的原子能级产生的原因、光子与物质的相互作用。3.了解X射线在晶体中的衍射的规律和X射线吸收的规律。4第六章X射线原子物理学重点X射线连续谱与标识谱及产生机制莫塞莱定律康普顿散射难点X射线的连续谱与标识谱产生机制莫塞莱定律康普顿散射5第六章X射线原子物理学§28X射线的发现及其波性6第六章X射线原子物理学光学光谱:原子受激发,价电子跃迁所获得的谱。(从红外线---可见光---紫外线：10-3~10-9米）电磁波谱原子光谱X射线光谱：原子内壳层电子跃迁所获得的谱。（波长范围：0.001nm~1nm或更长一点。）§28X射线的发现及其波性当λ<0.1nm时，称硬X射线；当λ>0.1nm时，称软X射线。7第六章X射线原子物理学电磁波谱§28X射线的发现及其波性8第六章X射线原子物理学§28X射线的发现及其波性一、X射线的发现在1895年以前，由阴极射线管产生的X射线在实验里已经存在了30多年，在射线发现前，不断有人抱怨，放在阴极射线管附近的照相底片模糊或感光。如1879年的克鲁克斯，1890年的古德斯比德等人但发现X射线的却是伦琴。1869年在苏黎世大学获博士学位。1845年出生于德国的一个商人家庭，伦琴9第六章X射线原子物理学§28X射线的发现及其波性他用黑纸板将管子包起来，却发现距阴极管一段距离外的一块涂有铂氰酸钡结晶物质的屏幕发出了荧光伦琴马上意识到,这可能是一种前所未有的新射线，经检查发现,射线来自阴极射线管管壁。令人惊奇的是当用木头等不透明物质挡住这种射线时，荧光屏仍然发光，而且这种射线能使黑纸包住的照相底片感光，不被电磁场偏转。10第六章X射线原子物理学§28X射线的发现及其波性经过一个多月的研究，他未能搞清这种射线的本质，因此赋予它一个神秘的名字--X射线。1895年12月28日，伦琴向德国物理学医学会递交了第一篇关于X射线的论文，《论新的射线》，并公布了他夫人的X射线手骨照片。伦琴的发现引起了极大的轰动，以致于在全世界范围内掀起了X射线研究热，1896年关于X射线的研究论文高达1000多篇.11第六章X射线原子物理学该照片在医学上具有划时代意义。1901年获第一个诺贝尔物理奖。12第六章X射线原子物理学§28X射线的发现及其波性对X射线的公布，促使法国物理学家贝克勒尔也投入到这一研究领域之中，为了弄清X射线产生的机制。他想，如果把荧光物质放在强光下照时，是否在发荧光的同时，也能放出X射线呢？于是他把一块荧光物质（铀的化合物--钾铀酰硫酸盐晶体）放在用黑纸包住的照相底片上，然后放在太阳下晒，结果在底片上果然发现了与荧光物质形状相同的“像”。13第六章X射线原子物理学§28X射线的发现及其波性一次偶然的机会使他发现，未经太阳曝晒的底片冲出来后，出现了很深的感光黑影，这使他非常吃惊。是什么使底片感光呢？跟荧光物质是否有关呢？他进一步用不发荧光的铀化合物进行实验，同样使底片感光；可见铀化合物能发出一种肉眼看不见的射线，与荧光无关。1896年3月2日，他向法国科学院报告了这一惊人的发现，从此打开了一个新的研究领域。14第六章X射线原子物理学§28X射线的发现及其波性放射线的发现看似偶然，但正如杨振宁先生在评价这一故事时所说的那样，“科学家的‘灵感’对科学家的发现‘非常重要’；这种灵感必源于他的丰富的实践和经验。”15第六章X射线原子物理学§28X射线的发现及其波性X射线管16第六章X射线原子物理学§28X射线的发现及其波性1）X射线能使照相底片感光；2）X射线有很大的贯穿本领；3）X射线能使某些物质的原子、分子电离；4）X射线是不可见光，它能使某些物质发出可见光的荧光；5）X射线本质上是一种电磁波，同此它具有反射、折射、衍射、偏振等性质。二、X射线的特点17第六章X射线原子物理学三、X射线的偏振X射线是电磁波，故它一定是横波。巴克拉用如图所示的双散射体实验证明了X...
