第三章 角度测量VIP免费

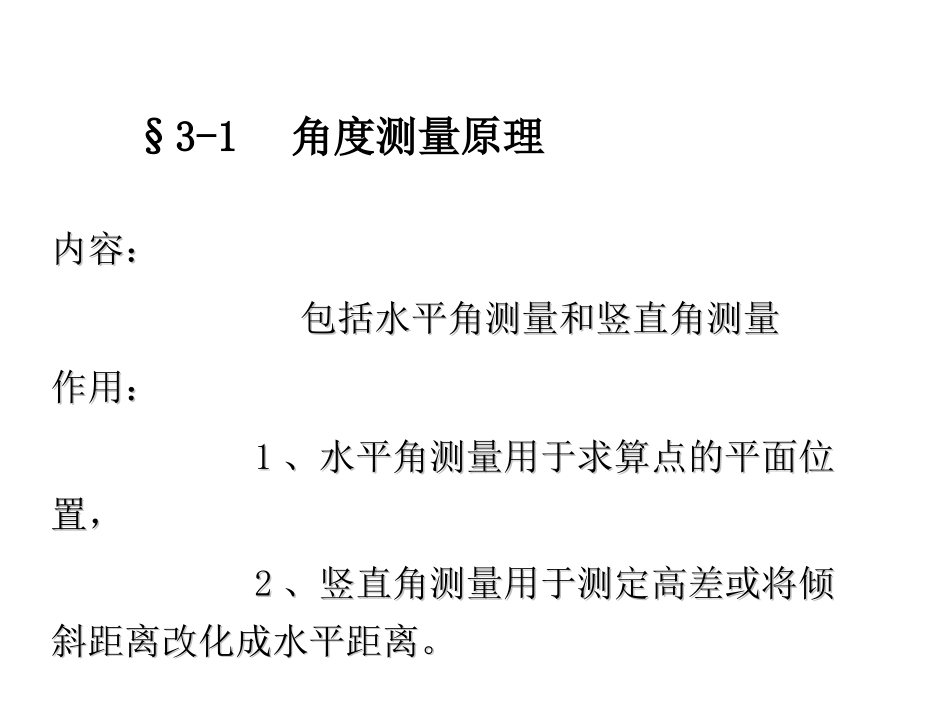

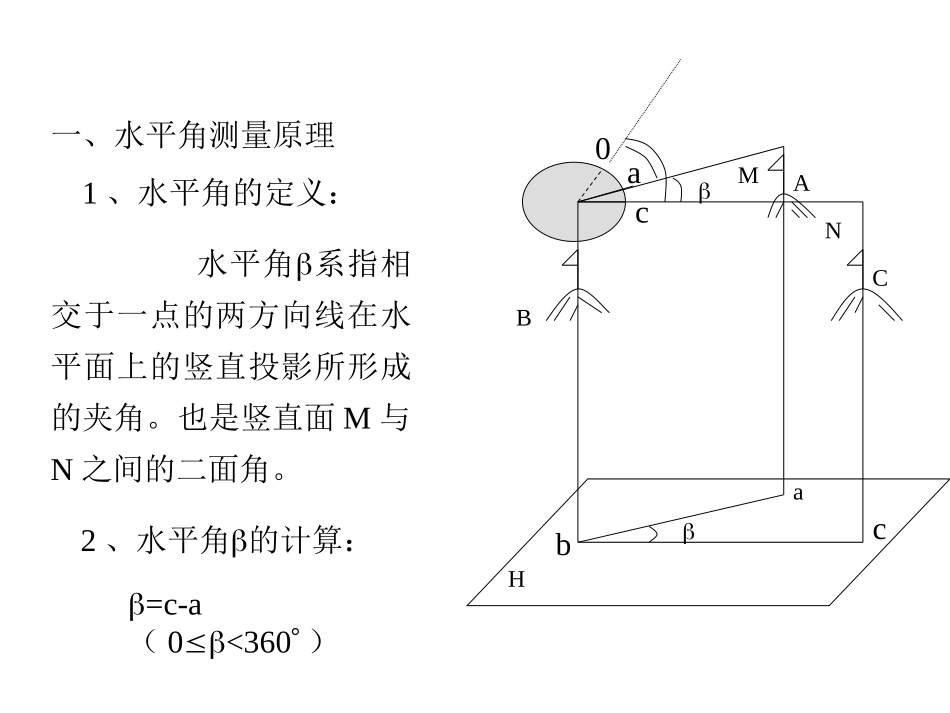

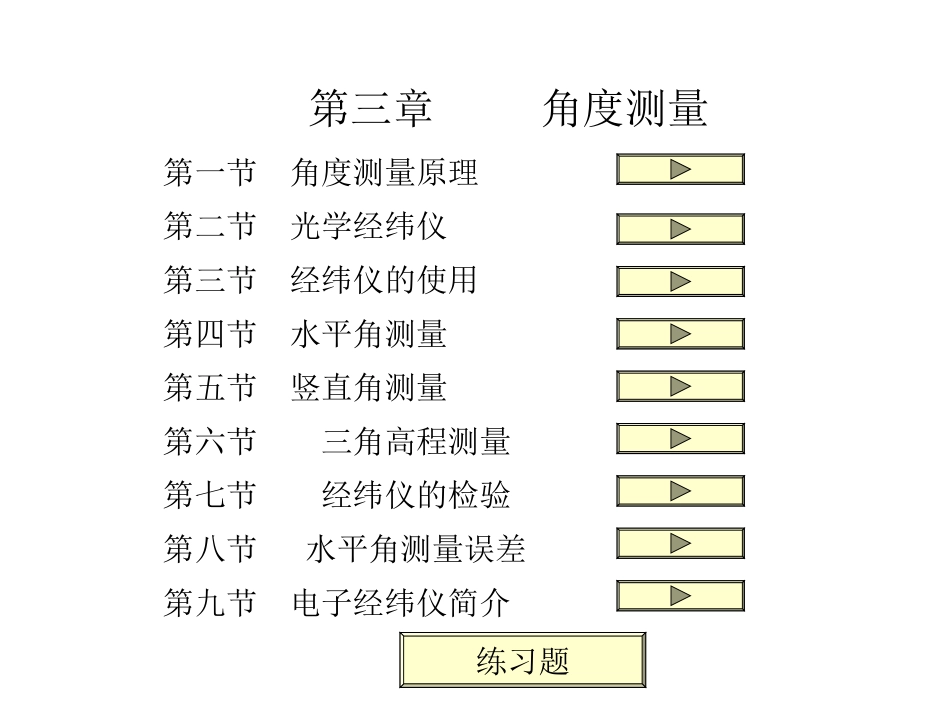

第三章角度测量第一节角度测量原理第二节光学经纬仪第三节经纬仪的使用第四节水平角测量第五节竖直角测量第六节三角高程测量第七节经纬仪的检验第八节水平角测量误差第九节电子经纬仪简介练习题§3-1角度测量原理内容：内容：包括水平角测量和竖直角测量包括水平角测量和竖直角测量作用：作用：11、水平角测量用于求算点的平面位、水平角测量用于求算点的平面位置，置，22、竖直角测量用于测定高差或将倾、竖直角测量用于测定高差或将倾斜距离改化成水平距离。斜距离改化成水平距离。一、水平角测量原理1、水平角的定义：水平角系指相交于一点的两方向线在水平面上的竖直投影所形成的夹角。也是竖直面M与N之间的二面角。BACabc0ac2、水平角的计算：=c-a（0<360）HMN二、水平角测量应满足的条件1、仪器中心与测点应位于同一铅垂线上；2、观测水平角的度盘应处于水平位置；3、望远镜上下转动时，视准轴所扫的面应是铅垂面。BACabc0acHMN§3-2光学经纬仪的基本构造一、经纬仪的种类二、经纬仪的型号光学经纬仪电子经纬仪以“DJ＊＊”或“J＊＊”表示，下标为等级。例如某经纬仪为“DJ6”型，即该经纬仪每测回的测角精度为6”。主要分为光学经纬仪和电子经纬仪两种。1、照准部照准部是指位于水平度盘之上，能绕其旋转轴旋转的部分的总称。照准部由望远镜、竖盘装置、读数显微镜、水准管、光学对中器、照准部制动螺旋和微动螺旋、望远镜制动螺旋和微动螺旋等部分组成。三、经纬仪的构成由照准部、水平度盘和基座三部分构成水平度盘照准部基座望远镜竖盘读数显微镜对中器水平制动螺旋水平微动螺旋水平制动板手水平微动螺旋竖直制动板手竖直微动螺旋竖直制动螺旋竖直微动螺旋水平微动螺旋水平制动螺旋竖盘指标水准管调整螺旋光学对中器竖盘水准管气泡反射镜水平度盘配置手轮水平度盘配置手轮2、水平度盘水平度盘是一个刻有分划线的光学玻璃圆盘，其分划值一般为1，30，20，并按顺时针方向注有数字。在水平角测量时，水平度盘不随照准部一起转动。3、基座水平度盘§3-3经纬仪的使用一、安置仪器（包括对中与整平两项内容P41）二、照准三、读数实验：经纬仪的认识§3-4水平角观测一、测回法：适用范围：当一个测站只需观测2个（最多3个）方向之间的水平角时，一般采用测回法。水平角观测常用的方法有：测回法和方向观测法。两种方法都要求用盘左和盘右两个位置进行角度观测。所谓是指角度观测时，竖直度盘位于望远镜的左侧；所谓是指角度观测时，竖直度盘位于望远镜的右侧；盘左又称为正镜，或称为上半测回；盘右又称为倒镜，或称为下半测回；盘左盘右ABO测回法的观测顺序为:A—B—B—AABO测回法的观测步骤：1、经纬仪置于盘左位置，照准起始目标A，读取水平度盘读数a左（=00218P46）2、松开制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数b左（=483524）；3、计算上半测回角值：左＝b左－a左，本例中，左＝483306（注意：当左<0时，应加上360）以上三个步骤称为上半测回观测。4、盘右照准目标Ｂ，读取水平度盘读数b右（=2283554）；5、松开制动螺旋，逆时针旋转照准部，照准目标A，读取度盘读数a右（=1800230）以上4、5、6三个步骤为下半测回观测，上半测回和下半测回合称为一个测回。6、计算下半测回角值右＝b右－a右，本例中右=483324（注意：当右<0时，应加上360）7、计算上半测回和下半测回互差=左－右对于Ｊ6级经纬仪，要求≤40″，本例中=18″8、计算一测回角值＝½（左＋右），本例中=483315二、应注意的2个问题1、角度的方向：从起始目标按顺时针至第2个目标之间的夹角；2、多测回观测时，度盘的配置多测回观测时，各测回在观测起始目标时，应配置度盘。第一测回的读数一般配置在略大于0处，其它测回按差值180/n配置例如，总测回数为4个测回，则第1个测回的度盘读数配置在000左右，第2测回的度盘读数配置在4500左右，第3测回的度盘读数配置在9000左右，第4测回配置在13500左右。ABO§3-5竖直角观测一、竖直角的...
