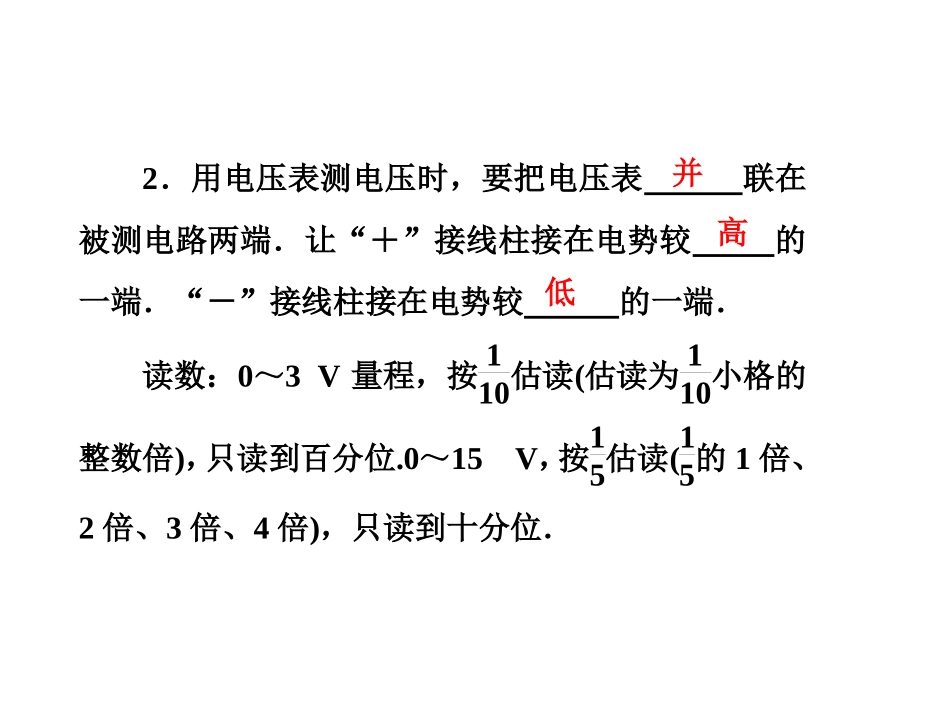

第4节电学实验基础一、电流表、电压表的使用和读数1．用电流表测电流时，要把电流表联在被测电路中，让电流从接线柱流进电流表．从接线柱流出来．读数：0～3A量程按估读.0～0.6A量程，按12估读，超过半小格的按半小格读，不足半小格的舍去．都只读到位．串+-百分1102．用电压表测电压时，要把电压表联在被测电路两端．让“＋”接线柱接在电势较的一端．“－”接线柱接在电势较的一端．读数：0～3V量程，按110估读(估读为110小格的整数倍)，只读到百分位.0～15V，按15估读(15的1倍、2倍、3倍、4倍)，只读到十分位．并高低二、滑动变阻器的使用(控制电路的选择)1．滑动变阻器示意图2．滑动变阻器的使用A．作限流用时，把滑动变阻器串联在被限电流的电路中，可以接同一端的两个接线柱或，也可以接对角线上的两接线柱或，开始时，应使接入的电阻．B．作分压用时，先把电阻丝串上电键，接到电源两极上，再在电阻丝的一端与滑键之间接上用电器．如下图所示．开始时，应使用电器上的电压为____．A、CB、DA、DB、C最大03.两种接法的比较方式内容限流接法分压接法对比说明两种接法电路图串、并联关系不同负载R0上电压调节范围R0ER0＋R～E0～E(内阻不计)分压接法调节范围较大负载R0上电流调节范围ER0＋R～ER00～ER0(内阻不计)分压接法调节范围较大三、电学实验器材的选用1．选用器材的原则是：安全、精确、方便①选用电源、电流表、电压表时，要根据实验的要求，根据器材的参数，考虑所测电流，电压的最大值不能超出仪表的量程，以确保不损坏仪器．在实验电路中测量电流、电压时，电流表、电压表指针的偏角不能过小，以减小误差．电流表、电压表的读数为满刻度的23左右时，读数较准确，能接近满刻度更好．元贝驾考http://www.ybjx.net元贝驾考2016科目一科目四驾考宝典网http://www.jkbdw.net/驾考宝典2016科目一科目四②选用滑动变阻器时，先要确保电路中电流不超过变阻器允许通过的最大电流．若用“限流式”一般选阻值适当大一点的，但不是越大越好．因阻值太大时，在实验中，可能只用到其阻值较小的一部分，滑动触头只能在很短的距离内移动，使用起来很不方便．一般是选变阻器总阻值与用电器的阻值比较接近的．若用“分压式”，应选择总阻值适当小一些的滑动变阻器，这样可使分出的电压大致上随滑动触头移动距离成正比例改变，调节起来比较方便．2．选用器材的一般步骤：a．先找出实验中必须应用的器材b．画出实验电路图c．估算待测电路中I和U的最大值．d．考虑能否使电表指针在半偏以上．e．选择合适量程的电压表、电流表，合适的滑动变阻器和电源．1.电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝UI＝Rx＋RA>Rx测量值大于真实值R测＝UI＝RxRVRx＋RVRARV时，用内接法误差较小②当Rx
