欧姆龙系列PLC概述VIP免费

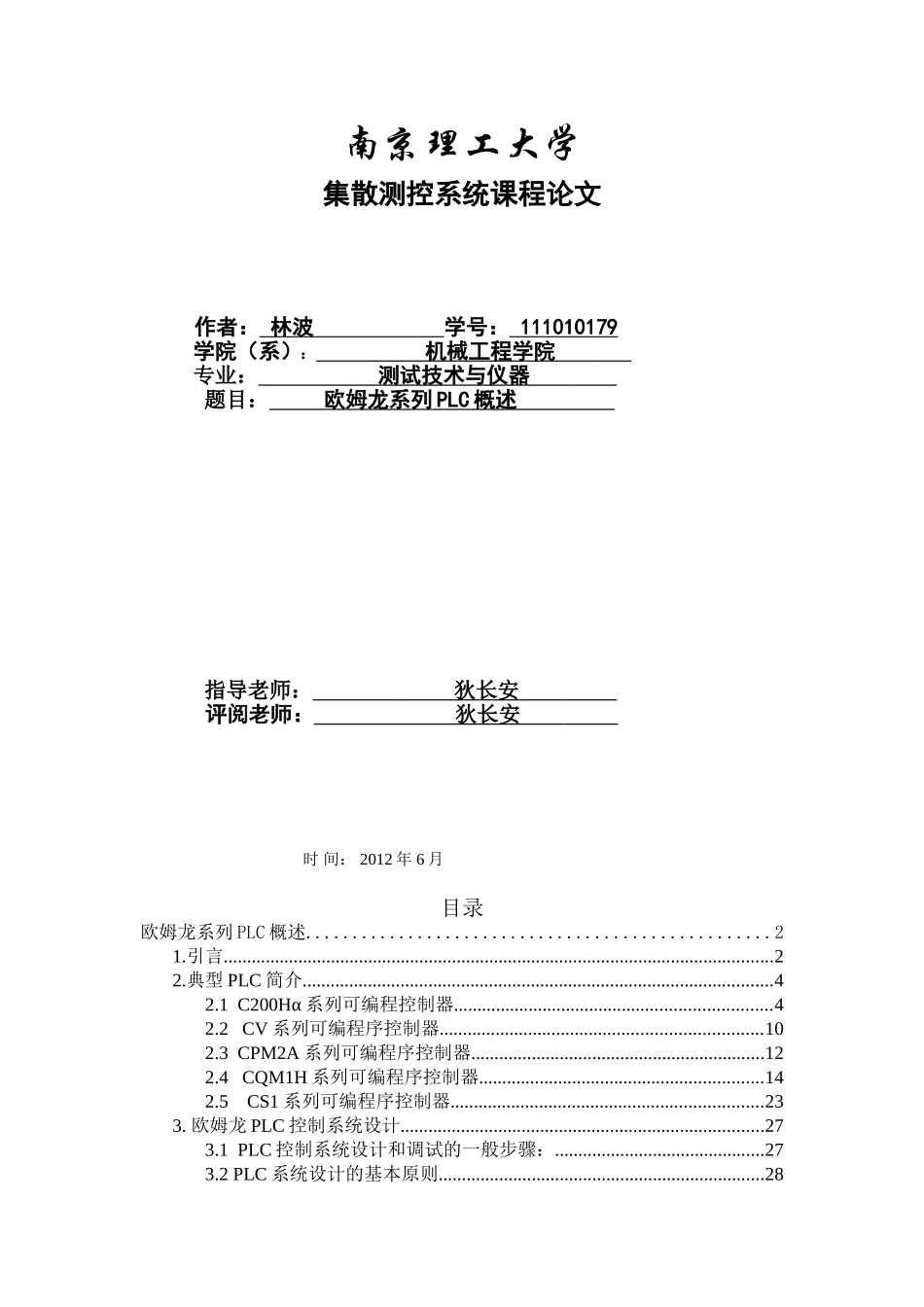

南京理工大学集散测控系统课程论文作者：林波学号：111010179学院（系）：机械工程学院专业：测试技术与仪器题目：欧姆龙系列PLC概述指导老师：狄长安评阅老师：狄长安时间：2012年6月目录欧姆龙系列PLC概述..................................................21.引言......................................................................................................................22.典型PLC简介.....................................................................................................42.1C200Hα系列可编程控制器....................................................................42.2CV系列可编程序控制器.....................................................................102.3CPM2A系列可编程序控制器...............................................................122.4CQM1H系列可编程序控制器.............................................................142.5CS1系列可编程序控制器...................................................................233.欧姆龙PLC控制系统设计..............................................................................273.1PLC控制系统设计和调试的一般步骤：.............................................273.2PLC系统设计的基本原则......................................................................283.3PLC选型原则..........................................................................................293.4实例：污水处理厂DCS自动监控系统................................................314.结语....................................................................................................................34参考文献：...........................................................................................................351欧姆龙系列PLC概述摘要：日本OMRON公司是世界上生产可编程序控制器（PLC）的著名厂家之一，OMRON的大、中、小、微型机各具特色各有所长，在中国市场上的占有率位居前列，在国内用户中享有较高声誉。本文主要对欧姆龙系列的一些PLC的发展过程、结构特点进行简单介绍，另外还对PLC系统设计流程就行介绍并举例说明。Abstract：TheJapanesecompanyOMRONisoneofthemostfamousmanufacturersintheworldproducingprogrammablecontroller(PLC),OMRON’slarge,mediumandsmall,miniaturePLCeachhasitscharacteristicandstrongpoint,andshareamongthetopintheChinesemarket,enjoyhighreputationindomesticusers.Thispaperbrieflyintroducesdevelopmentprocess,structurecharacteristicsofOMRON’sPLC.Inaddition;itintroducesthedesignprocessofPLCsystemandgivesanexample.1.引言为了解决继电气控制系统中存在的许多问题，于是PLC逐步在电器控制技术和计算机技术的基础上开发出来的，并逐渐发展成为以微处理器为核心，将自动化技术、计算机技术、通信技术融为一体的新型工业控制装置。欧姆龙公司作为世界最大PLC生产厂商之一，它的PLC产品在市场享有较高的声誉。OMRON公司从80年代至今，产品多次更新换代，80年代初期，OMRON的大、中、小型机分别为C系列的C2000、C1000、C500、C120、C20等。这些型号的PC指令少，而且指令执行时间长，内存也小，内部器件有限，PC体积大。例如，C20仅20条指令，基本指令执行时间为4us~80us。上述产品目前已基本被淘汰。随后小型机换代出现P型机，替代了C20机。P型机I/O点数最多可达148点。指令增加到37条，指令执行的速度加快了，基本指令执行时间为4us，体积也明显缩小。P型机有较高的性能价格比，且易于掌握和使用，因而具有较强的竞争力，在当时的小型机市场上独占鳌头。80年代后期，OMRON开发出H型机，大、中、小型对应由C2000H/C1000H、C200H、C60H/C40H/C28H/C20H。大、中型机为模块式结构，小型机为整体式结构。H型机的指令增加较多，有100多种，特别出现了指令的微分...
