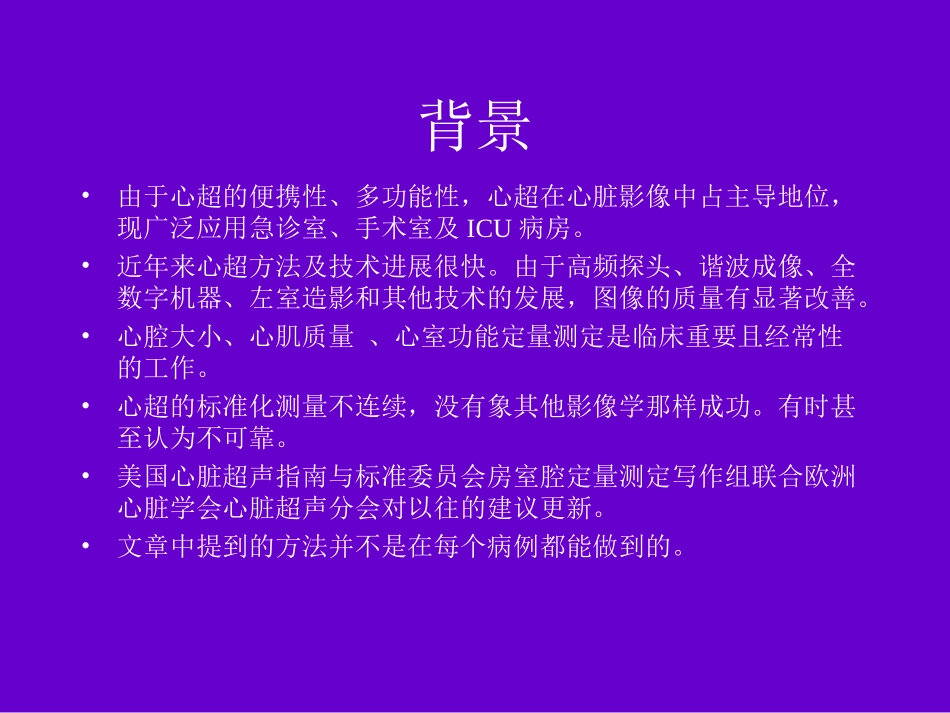

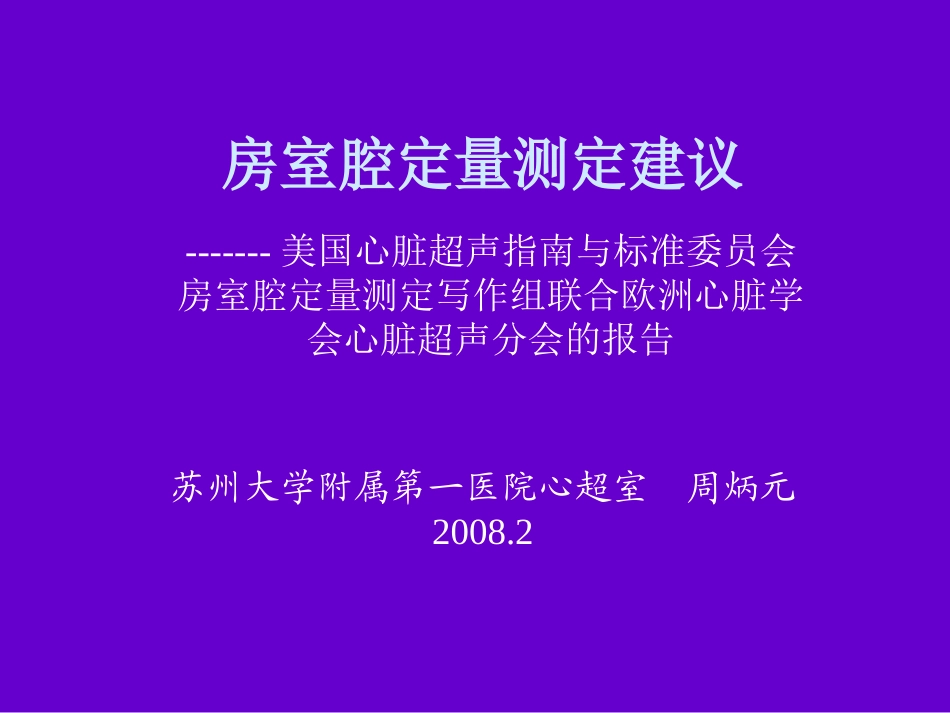

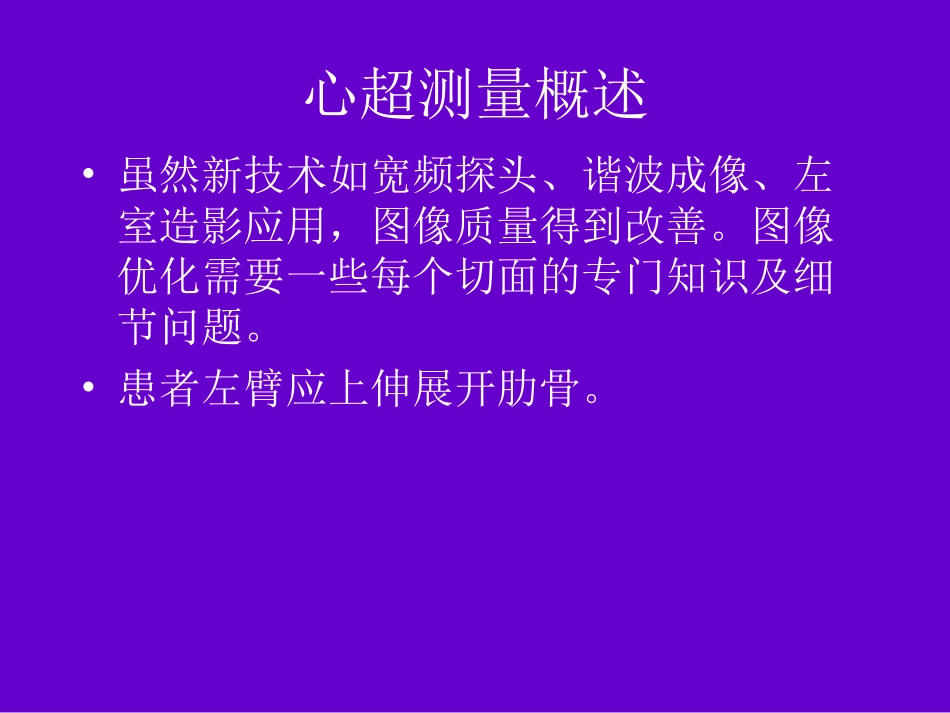

房室腔定量测定建议-------美国心脏超声指南与标准委员会房室腔定量测定写作组联合欧洲心脏学会心脏超声分会的报告苏州大学附属第一医院心超室周炳元2008.2背景•由于心超的便携性、多功能性，心超在心脏影像中占主导地位，现广泛应用急诊室、手术室及ICU病房。•近年来心超方法及技术进展很快。由于高频探头、谐波成像、全数字机器、左室造影和其他技术的发展，图像的质量有显著改善。•心腔大小、心肌质量、心室功能定量测定是临床重要且经常性的工作。•心超的标准化测量不连续，没有象其他影像学那样成功。有时甚至认为不可靠。•美国心脏超声指南与标准委员会房室腔定量测定写作组联合欧洲心脏学会心脏超声分会对以往的建议更新。•文章中提到的方法并不是在每个病例都能做到的。心超测量概述•虽然新技术如宽频探头、谐波成像、左室造影应用，图像质量得到改善。图像优化需要一些每个切面的专门知识及细节问题。•患者左臂应上伸展开肋骨。表1.二维定量测定图像获取与设置要点目的方法减少心脏移位平静或暂停呼吸(呼气末)最大图像分辨率必要的最小探查深度尽量高的探头频率调节增益、动态范围、侧向及纵向增益在合适范围频帧＞30帧/秒谐波成像B-colorimaging避免心尖缩短直侧卧位Cut-out床垫避免依赖可触及的心尖搏动最好的内膜边界声学造影确认收缩、舒张末期二尖瓣活动、腔室大小而不是ECG心超测量概述•数字化仪器或工作站的图像获取最佳图像频贴至30帧/秒。窦性心选取有代表性的心动周期。房颤时应取R-R间期不规则时测量的平均值。避免房早、室早后的第一个心动周期。•谐波成像广泛应用于临床来提高图像，尤其是声窗很差时。虽然谐波成像技术减少心内膜边界的丢失，已有文献表明此技术存在系统误差，即高估室壁厚度和心肌质量，低估腔室内径和容积。但此误差小于不同检查者之间及同一检查者多次测量之间的误差。心超测量概述•左室造影剂有助于内膜检测，提高亚图像质量测量的重复性，但有限制性。•机械指数应降低减少声能对微泡的破坏。•图像聚焦于结构感兴趣区。•微泡刚进入左室时常有额外阴影，再经过几个心动周期后能记录最佳图像。•２0%以上的心内膜探查不到时是左室造影的强适应征。心超测量概述•与经胸超声心动图(TTE)相比，经食管超声心动图(TEE)有优点也有缺陷。•TEE不能得到所有TTE测量的标准切面。•仅介绍类似于TTE标准切面的TEE测量切面。表2.评价不同超声参数界限的方法SD百分位数危险因素专家意见室间隔厚度√√LV质量√√LV大小√√LV容积√LV功能径线方法√EF√√RV大小√RV面积√PA内径√RV功能√LA容积√√√LA大小√左室的定量测量左室定量测量概述•左室的大小及功能经常由目测法来预测。•定量评价左室大小及功能在不同操作者之间存在显著偏差。•应经常比较测量的结果，特别是不同切面测量结果提示不同程度的左室功能。•重要的一点是应用eye-ballmethod判断几次定量测定的结果，避免过分依赖程序式的仅依据静止的单帖图像上的测量结果。表3.各种左室测量方法的优缺点大小/容积优点局限性内径M型超声重复性好-超声束方向经常偏离轴线-高频帧-在扭曲的心室单一测量的内径没在代表性-积累的资料丰富-正常形态的心脏最具代表性2-D引导-确认定位与心室长轴垂直-比M超频帧低-仍只在单一平面容积Simpsons’双平面法形状扭曲时准确-心尖经常缩短减少数学假想-内膜丢失-仅依靠两个平面-应用于正常人群的资料不多面积长度法-形状扭曲时部分准确-依靠数学假设-累积的资料不多质量M-超或2-D引导-积累的资料丰富-心室肌在节段性运动异常时不准确-超声束的方向性（M超）-测量误差会放大-高估左室质量面积长度法-允许乳头肌存在-对扭曲的心室准确性差缺顶椭圆体法-对扭曲的心室准确性好-基于一定的数学假设-对正常心脏资料不多内径及容积测量的一般原则•建议在胸骨旁左室长轴切面二尖瓣瓣尖水平测量室间隔厚度(SWT)，后壁厚度(PWT)及左室最小内径。•直接2D测量或在2D引导的M超上测量。•M超具有极高的时间分辨力能补充2D对附着后壁的肌小梁、室间隔的假腱索、右室的三尖瓣装置和调节束的鉴别。•M超测量的不足：即使2D引导也很难真正使M超取样线垂直于...
