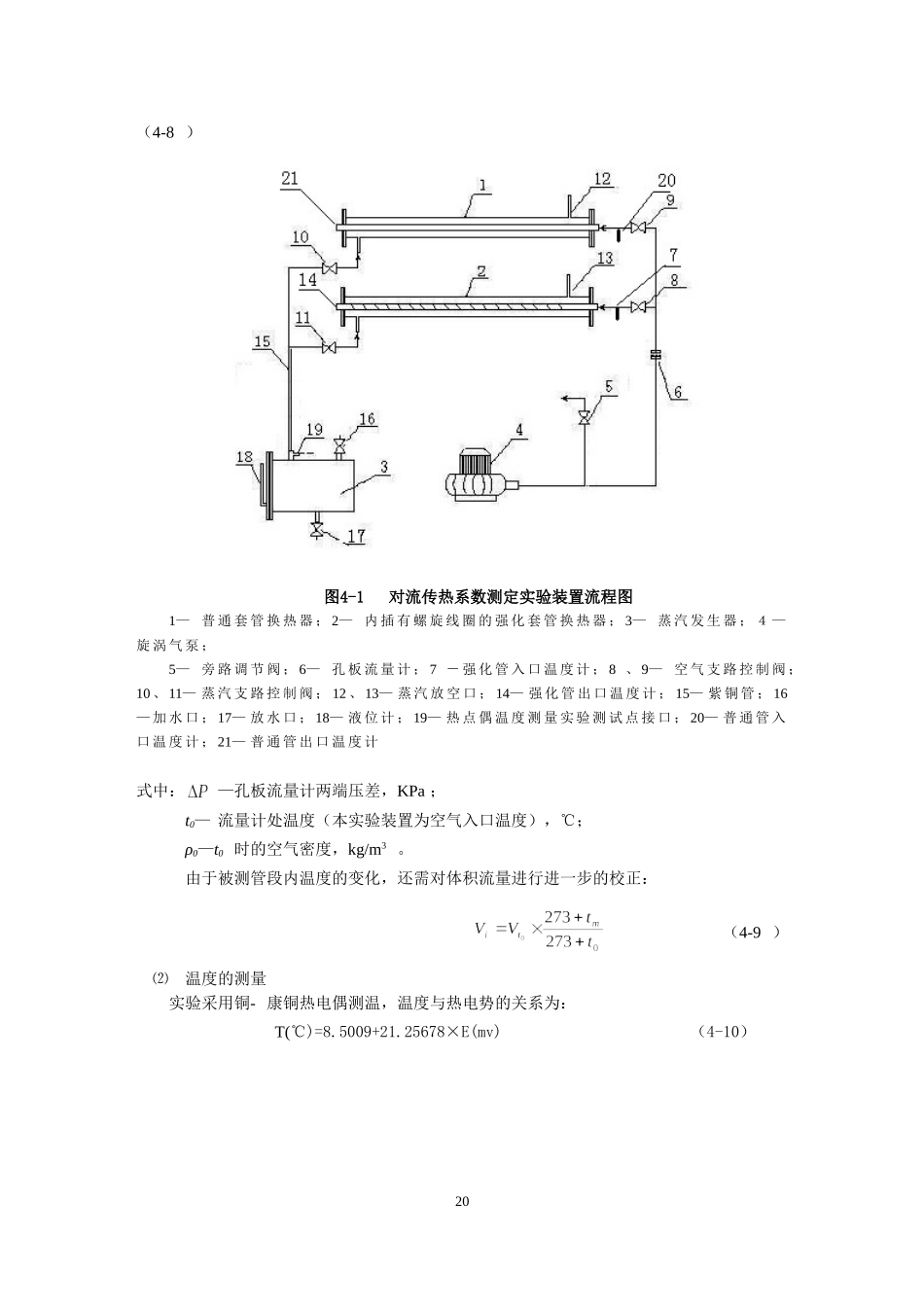

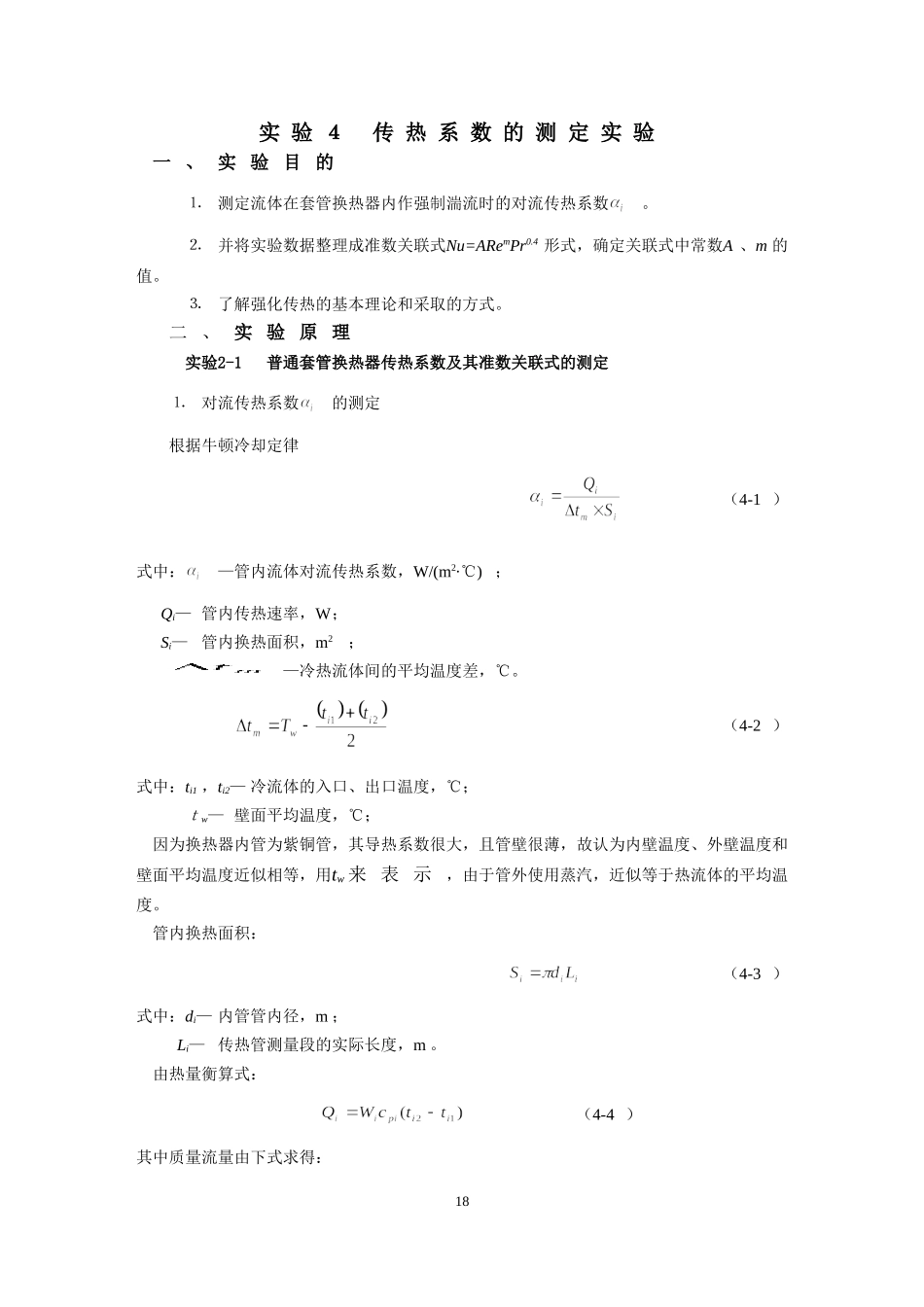

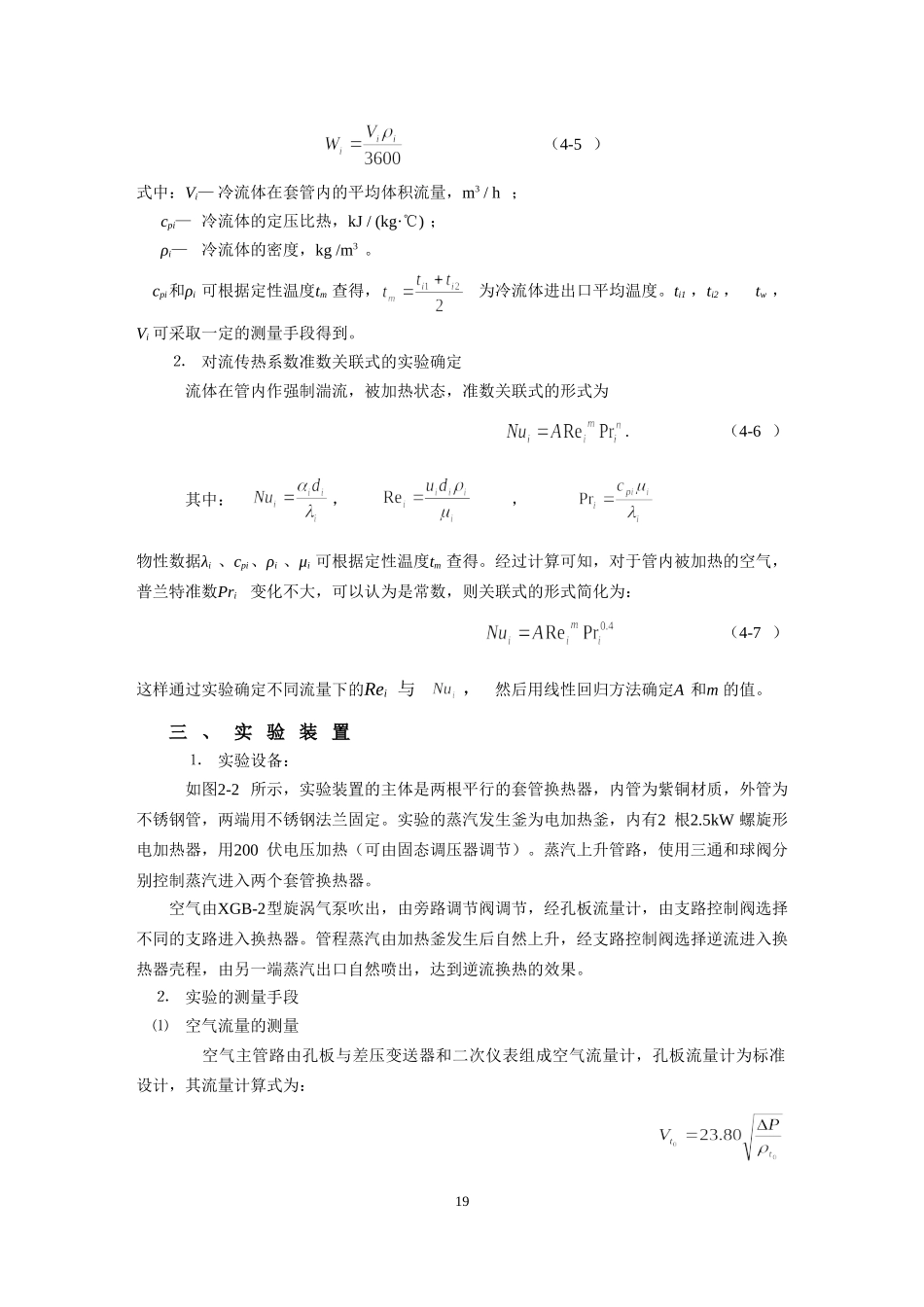

实验４传热系数的测定实验一、实验目的⒈测定流体在套管换热器内作强制湍流时的对流传热系数。⒉并将实验数据整理成准数关联式Nu=ARemPr0.4形式，确定关联式中常数A、m的值。⒊了解强化传热的基本理论和采取的方式。二、实验原理实验2-1普通套管换热器传热系数及其准数关联式的测定⒈对流传热系数的测定根据牛顿冷却定律（4-1）式中：—管内流体对流传热系数，W/(m2·℃)；Qi—管内传热速率，W；Si—管内换热面积，m2；—冷热流体间的平均温度差，℃。（4-2）式中：ti1，ti2—冷流体的入口、出口温度，℃；ｔw—壁面平均温度，℃；因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内壁温度、外壁温度和壁面平均温度近似相等，用tw来表示，由于管外使用蒸汽，近似等于热流体的平均温度。管内换热面积：（4-3）式中：di—内管管内径，m；Li—传热管测量段的实际长度，m。由热量衡算式：（4-4）其中质量流量由下式求得：18（4-5）式中：Vi—冷流体在套管内的平均体积流量，m3/h；cpi—冷流体的定压比热，kJ/(kg·℃)；ρi—冷流体的密度，kg/m3。cpi和ρi可根据定性温度tm查得，为冷流体进出口平均温度。ti1，ti2，tw，Vi可采取一定的测量手段得到。⒉对流传热系数准数关联式的实验确定流体在管内作强制湍流，被加热状态，准数关联式的形式为.（4-6）其中：，，物性数据λi、cpi、ρi、μi可根据定性温度tm查得。经过计算可知，对于管内被加热的空气，普兰特准数Pri变化不大，可以认为是常数，则关联式的形式简化为：（4-7）这样通过实验确定不同流量下的Rei与，然后用线性回归方法确定A和m的值。三、实验装置⒈实验设备：如图2-2所示，实验装置的主体是两根平行的套管换热器，内管为紫铜材质，外管为不锈钢管，两端用不锈钢法兰固定。实验的蒸汽发生釜为电加热釜，内有2根2.5kW螺旋形电加热器，用200伏电压加热（可由固态调压器调节）。蒸汽上升管路，使用三通和球阀分别控制蒸汽进入两个套管换热器。空气由XGB-2型旋涡气泵吹出，由旁路调节阀调节，经孔板流量计，由支路控制阀选择不同的支路进入换热器。管程蒸汽由加热釜发生后自然上升，经支路控制阀选择逆流进入换热器壳程，由另一端蒸汽出口自然喷出，达到逆流换热的效果。⒉实验的测量手段⑴空气流量的测量空气主管路由孔板与差压变送器和二次仪表组成空气流量计，孔板流量计为标准设计，其流量计算式为：19（4-8）图4-1对流传热系数测定实验装置流程图1—普通套管换热器；2—内插有螺旋线圈的强化套管换热器；3—蒸汽发生器；４—旋涡气泵；5—旁路调节阀；6—孔板流量计；7－强化管入口温度计；8、9—空气支路控制阀；10、11—蒸汽支路控制阀；12、13—蒸汽放空口；14—强化管出口温度计；15—紫铜管；16—加水口；17—放水口；18—液位计；19—热点偶温度测量实验测试点接口；20—普通管入口温度计；21—普通管出口温度计式中：—孔板流量计两端压差，KPa；t0—流量计处温度（本实验装置为空气入口温度），℃；ρ0—t0时的空气密度，kg/m3。由于被测管段内温度的变化，还需对体积流量进行进一步的校正：（4-9）⑵温度的测量实验采用铜-康铜热电偶测温，温度与热电势的关系为：T(℃)=8.5009+21.25678×E(mv)（4-10）20图4-2传热实验中冷流体进出口温度及壁温的测量线路图四、实验方法1.实验前的准备,检查工作.(1)向电加热釜加水至液位计上端红线处。(2)向冰水保温瓶中加入适量的冰水,并将冷端补偿热电偶插入其中。(3)检查空气流量旁路调节阀是否全开。(4)检查蒸气管支路各控制阀是否已打开。保证蒸汽和空气管线的畅通。(5)接通电源总闸，设定加热电压，启动电加热器开关，开始加热。2.实验开始.(1)一段时间后水沸腾,水蒸汽自行充入普通套管换热器外管，观察蒸汽排出口有恒量蒸汽排出，标志着实验可以开始。(2)约加热十分钟后,可提前启动鼓风机,保证实验开始时空气入口温度ti1(℃)比较稳定。(3)调节空气流量旁路阀的开度,使压差计的读数为所需的空气流量值(当旁路阀全开时,通过传热管的空气流量为所需的最小值,全关时为最大值)。(4)稳定5-8分钟左右可转动各仪表选择开关读取t1,t2,E值。(注意：第1个数据点必须稳定...
