高层填充墙植筋工程专项施工方案VIP免费

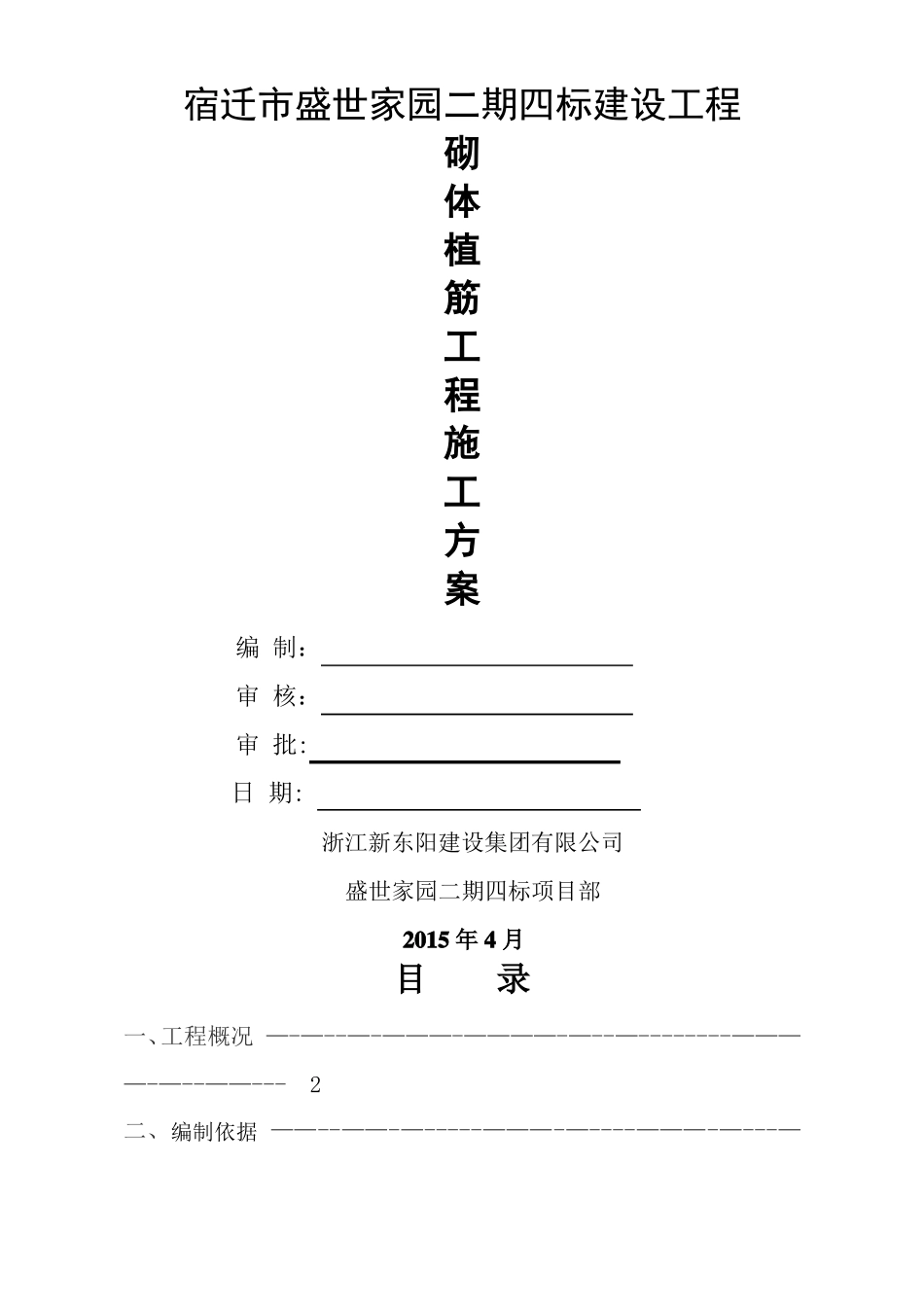

高层填充墙植筋工程专项施工方案_第1页
1/10

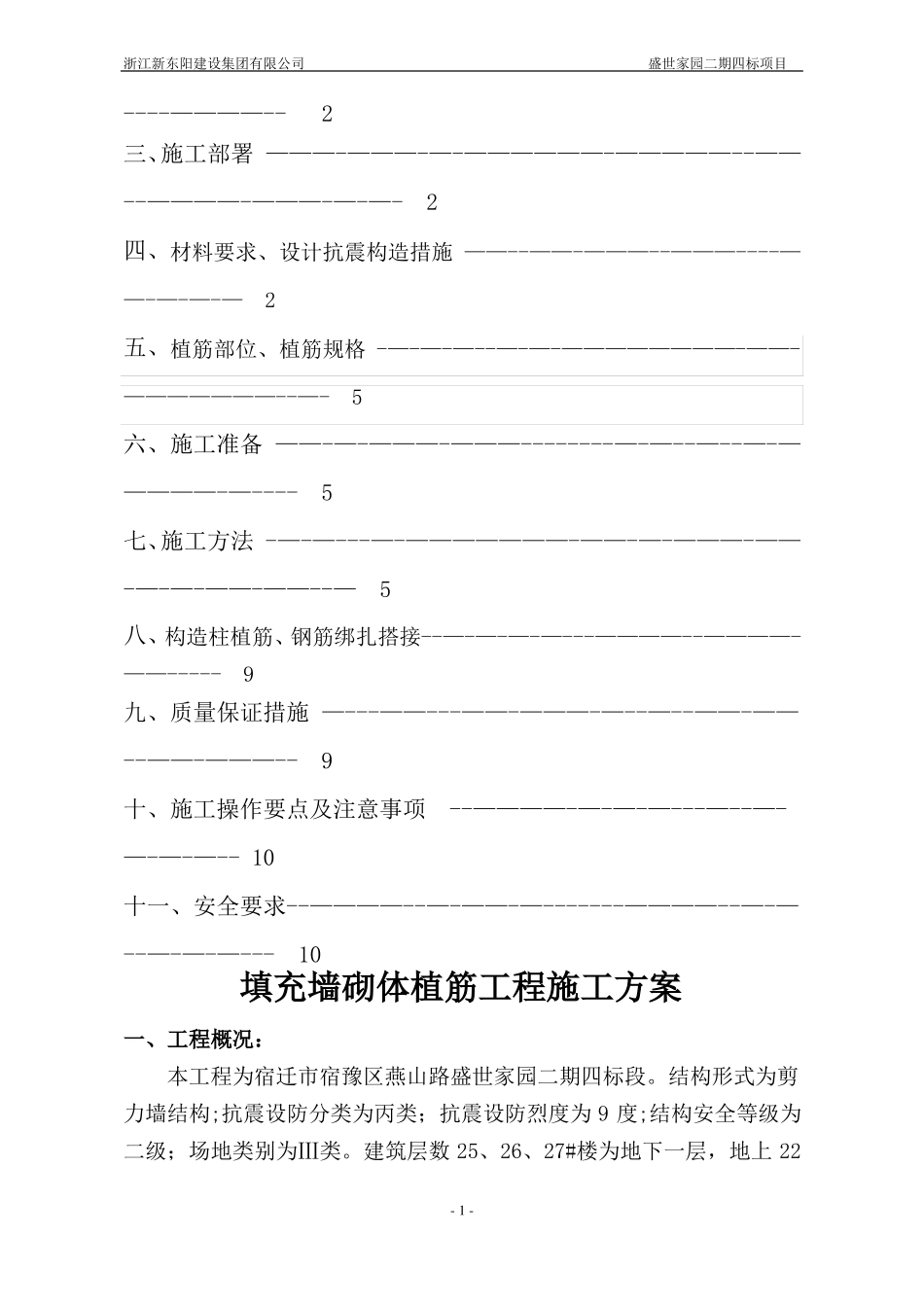

高层填充墙植筋工程专项施工方案_第2页
2/10

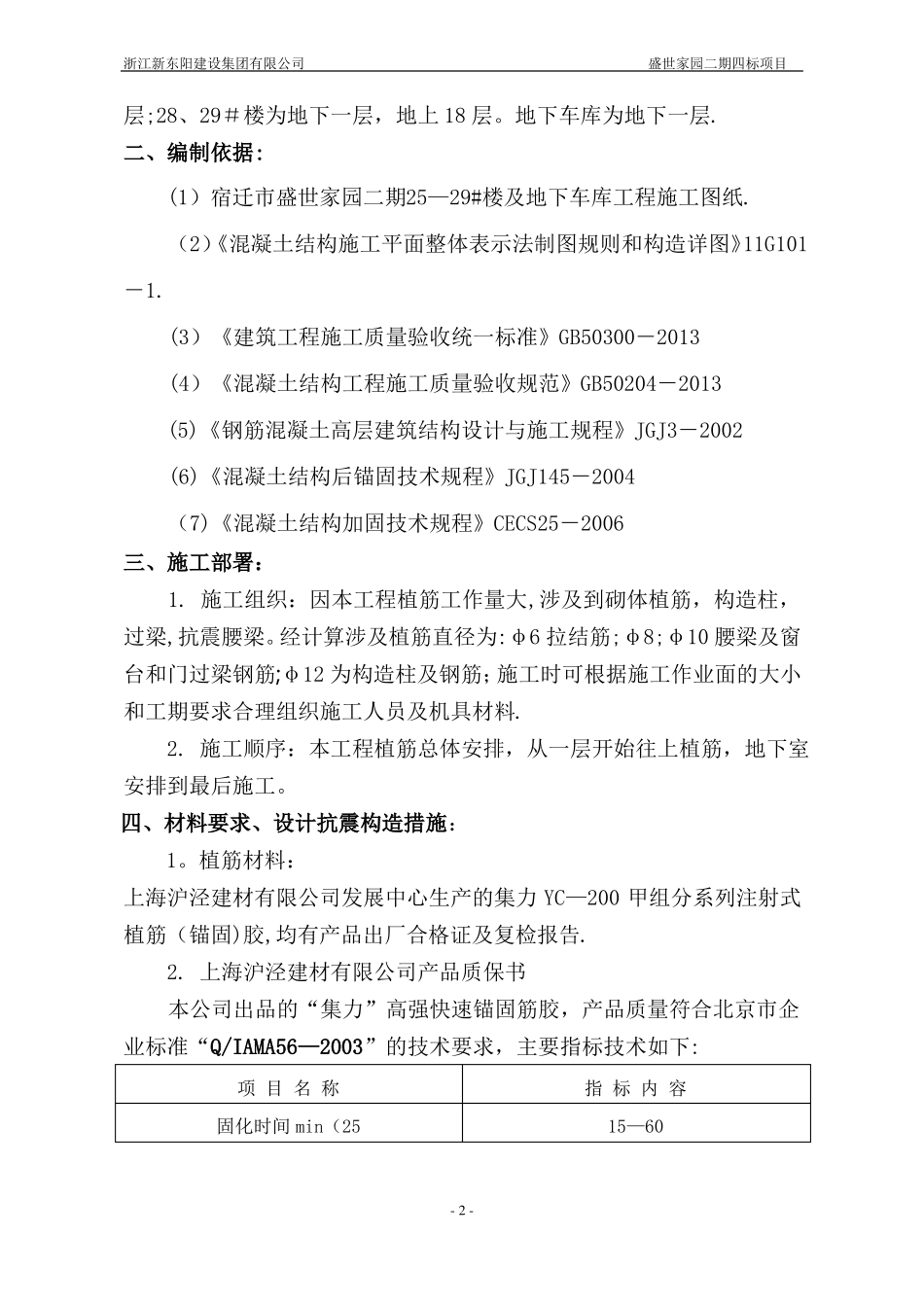

高层填充墙植筋工程专项施工方案_第3页
3/10
宿迁市盛世家园二期四标建设工程砌体植筋工程施工方案编制:审核:审批:日期:浙江新东阳建设集团有限公司盛世家园二期四标项目部2015年4月目录一、工程概况—-—--—-———-————-—--—--------————-—--——---2二、编制依据——--——-—-----———-—----———-—---—浙江新东阳建设集团有限公司盛世家园二期四标项目----————--2三、施工部署———-———-—-——————-—————--——--————-———-—-—-2四、材料要求、设计抗震构造措施——--——-———--———----——-—-—-—2五、植筋部位、植筋规格-—-—-—--—-—-————————-——-———————--—-5六、施工准备——-—-———-———--------—-—--—--—-—————-—----5七、施工方法-—-—---—-———————-——-—-———-——-—-—-——-——--—5八、构造柱植筋、钢筋绑扎搭接--—-—-—-—---————--————-——-----9九、质量保证措施—---——---——-———-—--—--——-——--——-———--9十、施工操作要点及注意事项--————-—-—-—---—--—-—-—-—--10十一、安全要求--————--—-——-—-------————--—-—--—-—-—---10填充墙砌体植筋工程施工方案一、工程概况:本工程为宿迁市宿豫区燕山路盛世家园二期四标段。结构形式为剪力墙结构;抗震设防分类为丙类;抗震设防烈度为9度;结构安全等级为二级;场地类别为Ⅲ类。建筑层数25、26、27#楼为地下一层,地上22-1-浙江新东阳建设集团有限公司盛世家园二期四标项目层;28、29#楼为地下一层,地上18层。地下车库为地下一层.二、编制依据:(1)宿迁市盛世家园二期25—29#楼及地下车库工程施工图纸.(2)《混凝土结构施工平面整体表示法制图规则和构造详图》11G101-1.(3)《建筑工程施工质量验收统一标准》GB50300-2013(4)《混凝土结构工程施工质量验收规范》GB50204-2013(5)《钢筋混凝土高层建筑结构设计与施工规程》JGJ3-2002(6)《混凝土结构后锚固技术规程》JGJ145-2004(7)《混凝土结构加固技术规程》CECS25-2006三、施工部署:1.施工组织:因本工程植筋工作量大,涉及到砌体植筋,构造柱,过梁,抗震腰梁。经计算涉及植筋直径为:φ6拉结筋;φ8;φ10腰梁及窗台和门过梁钢筋;φ12为构造柱及钢筋;施工时可根据施工作业面的大小和工期要求合理组织施工人员及机具材料.2.施工顺序:本工程植筋总体安排,从一层开始往上植筋,地下室安排到最后施工。四、材料要求、设计抗震构造措施:1。植筋材料:上海沪泾建材有限公司发展中心生产的集力YC—200甲组分系列注射式植筋(锚固)胶,均有产品出厂合格证及复检报告.2.上海沪泾建材有限公司产品质保书本公司出品的“集力”高强快速锚固筋胶,产品质量符合北京市企业标准“Q/IAMA56—2003”的技术要求,主要指标技术如下:项目名称固化时间min(25指标内容15—60-2-浙江新东阳建设集团有限公司盛世家园二期四标项目抗压强度Mpa(固化24小时后)≥70胶—混凝土(C30)7粘接强度Mpa胶-普通圆钢11胶—螺纹钢16保质期(20℃以下)锚固力KN钢筋直径(㎜)681012141618202225钻孔直径(㎜)8101214162022252528三个月钻孔深度(㎜)7296120144168192216240260300抗拉拔力KN≥10。2≥18。1≥28.3≥40.7≥55.4≥72。4≥91。6≥113。1≥136。8≥176.7备注4。设计抗震构造措施:抗拉拔力数据根据国家及宿豫区检测中心规定4.1.填充墙端部抗震薄弱位置、独立墙端头、墙体转角、宽度>2000的门窗洞口两侧均设构造柱,填充墙外墙转角处,单片外墙端部均设构造柱,剖面详见结施-01中的附图6,构造柱要先砌筑后浇筑,预留马牙槎,构造柱截面尺寸除图纸注明外均为墙宽×250mm,配筋;4根φ12、φ6@/200.位置详构造柱平面布置图。构造柱上、下端楼层处后植插筋并加密箍筋,构造柱钢筋绑好后,先砌墙后浇构造柱。当剪力墙边墙垛长度≤200mm时,构造柱与框架柱浇为一体,见结构总说明6.4。2。外纵横填充墙在窗台处、内墙在门过梁处、管道井及其他墙在半层高处设一道通长现浇抗震腰梁,其水平筋应从剪力墙暗柱或构造-3-浙江新东阳建设集团有限公司盛世家园二期四标项...
