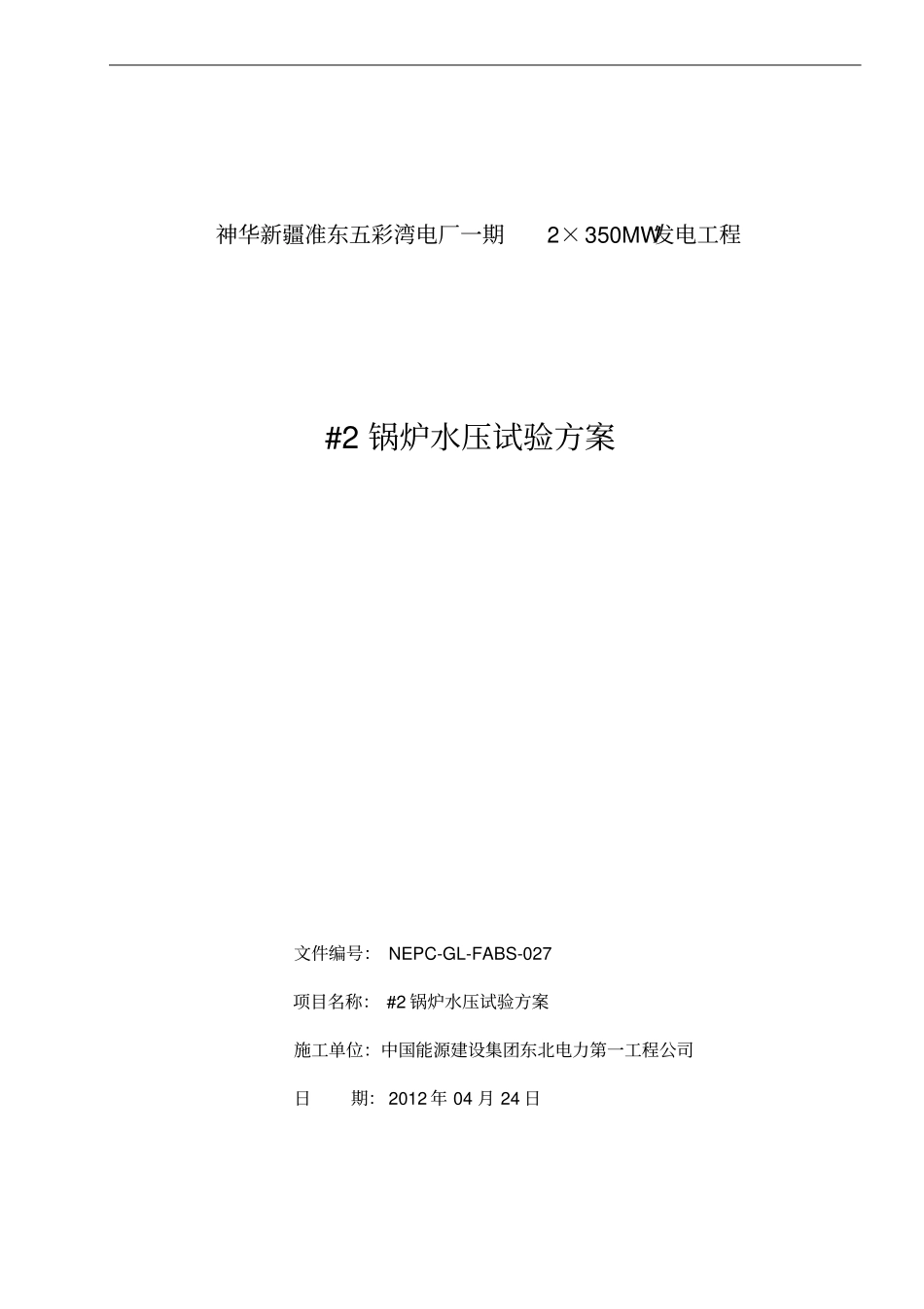

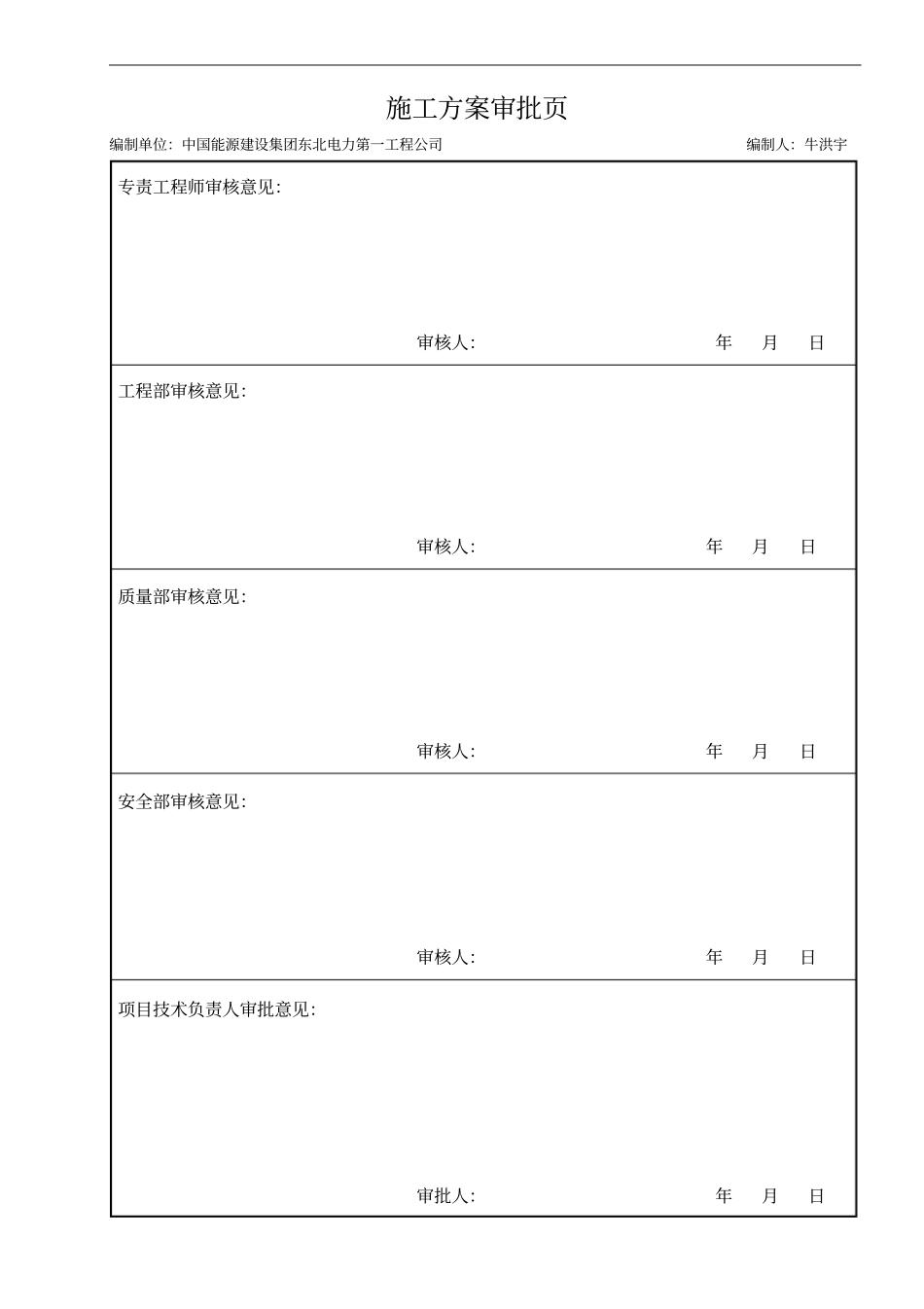

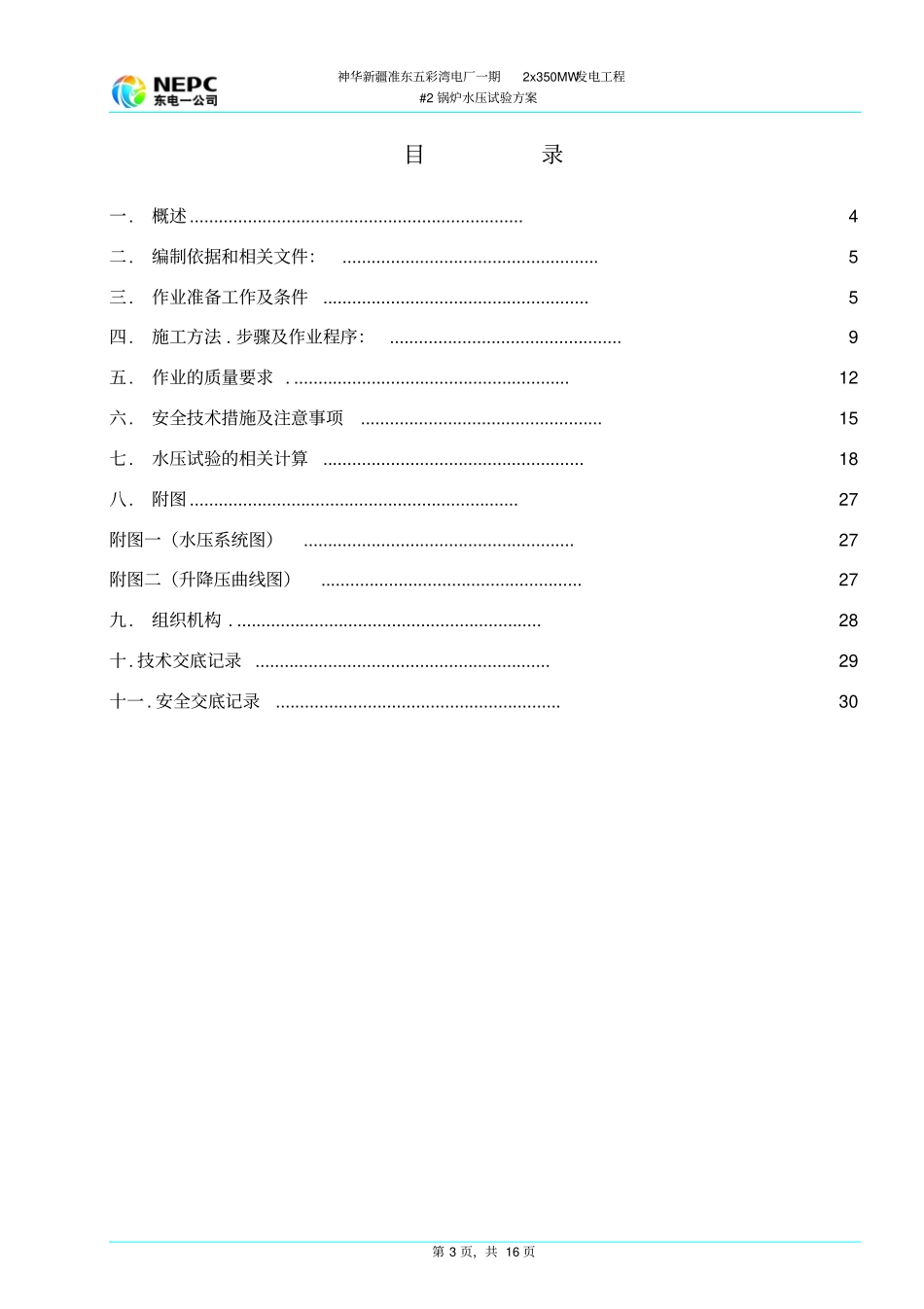

神华新疆准东五彩湾电厂一期2×350MW发电工程#2锅炉水压试验方案文件编号：NEPC-GL-FABS-027项目名称：#2锅炉水压试验方案施工单位：中国能源建设集团东北电力第一工程公司日期：2012年04月24日施工方案审批页编制单位：中国能源建设集团东北电力第一工程公司编制人：牛洪宇专责工程师审核意见：审核人：年月日工程部审核意见：审核人：年月日质量部审核意见：审核人：年月日安全部审核意见：审核人：年月日项目技术负责人审批意见：审批人：年月日神华新疆准东五彩湾电厂一期2x350MW发电工程#2锅炉水压试验方案第3页，共16页目录一.概述.....................................................................4二.编制依据和相关文件：.....................................................5三.作业准备工作及条件.......................................................5四.施工方法.步骤及作业程序：................................................9五.作业的质量要求..........................................................12六.安全技术措施及注意事项..................................................15七.水压试验的相关计算......................................................18八.附图....................................................................27附图一（水压系统图）........................................................27附图二（升降压曲线图）......................................................27九.组织机构................................................................28十.技术交底记录.............................................................29十一.安全交底记录...........................................................30神华新疆准东五彩湾电厂一期2x350MW发电工程#2锅炉水压试验方案第4页，共16页一、概述1.工程概况新疆神华准东电厂（2×350MW）机组2#锅炉为超临界参数变压运行直流锅炉，一次再热.平衡通风.紧身封闭.单炉膛.尾部双烟道，采用烟气挡板调节再热汽温，固态排渣.全钢构架.前后墙对冲燃烧的全悬吊结构Π型锅炉（锅炉型号：DG1200/25.4-Ⅱ4）。2.锅炉的主要参数名称单位B-MCRBRL锅炉蒸发量t/h12001156.5过热器出口蒸汽压力MPa(g)25.425.31过热器出口蒸汽温度℃571571再热蒸汽流量t/h965.17926.17再热器进口蒸汽压力MPa(g)4.994.78再热器出口蒸汽压力MPa(g)4.804.59再热器进口蒸汽温度℃332331再热器出口蒸汽温度℃569569省煤器进口给水温度℃2882853.锅炉主要汽水流程4.水压试验的目的锅炉水压试验的目的是在冷态下检查承压设备的冷拉变形及各承压部件的严密性和强度是否达到设计要求，根据水压试验时的渗漏.变形和损坏情况，检查出承压部件的缺陷所在部位，以便及时进行处理.消除，为保温.酸洗.试运行等后续工作创造条件。5.水压试验的范围一次气系统堵板→省煤器入口集箱→省煤器→省煤器出口集箱→集中下降管→下水连接管→螺旋水冷壁入口集箱→螺旋水冷壁管→螺旋水冷壁出口集箱→混合集箱→垂直水冷壁入口集箱→垂直水冷壁管→垂直水冷壁出口集箱→垂直水冷壁出口连接管→水冷壁出口混合集箱→汽水分离器→储水罐→闸阀→疏水扩容器↓顶棚管→后竖井包墙→低温过热器→屏式过热器→高温过热器→主蒸汽管道→堵阀神华新疆准东五彩湾电厂一期2x350MW发电工程#2锅炉水压试验方案第5页，共16页二次汽系统堵阀→低温再热器→高温再热器→再热器出口集箱→再热蒸汽管道→堵阀6.水压试验合格标准6.1锅炉水压承压焊口，焊缝及密封处严密不漏。6.2管道表面质量全部合格.强度符合设计要求。6.3水压后受压部件无残余变形。二、编制依据和相关文件：1、《电力建设施工质量验收及评价规程》（第2部分:锅炉机组DL/T5210.2-2009）2、《电力建设施工技术规范》（锅炉篇DL/T5190.22012年版）3、《电力建设施工及验收技术规范》（管道篇.焊接篇.化学篇）4、《电力建设安全工作规程》（火力发电厂部分，DL5009.1-2002）5、《蒸汽锅炉安全技术监察规程》（劳动人事部）6、《电力工业锅炉压力容...
