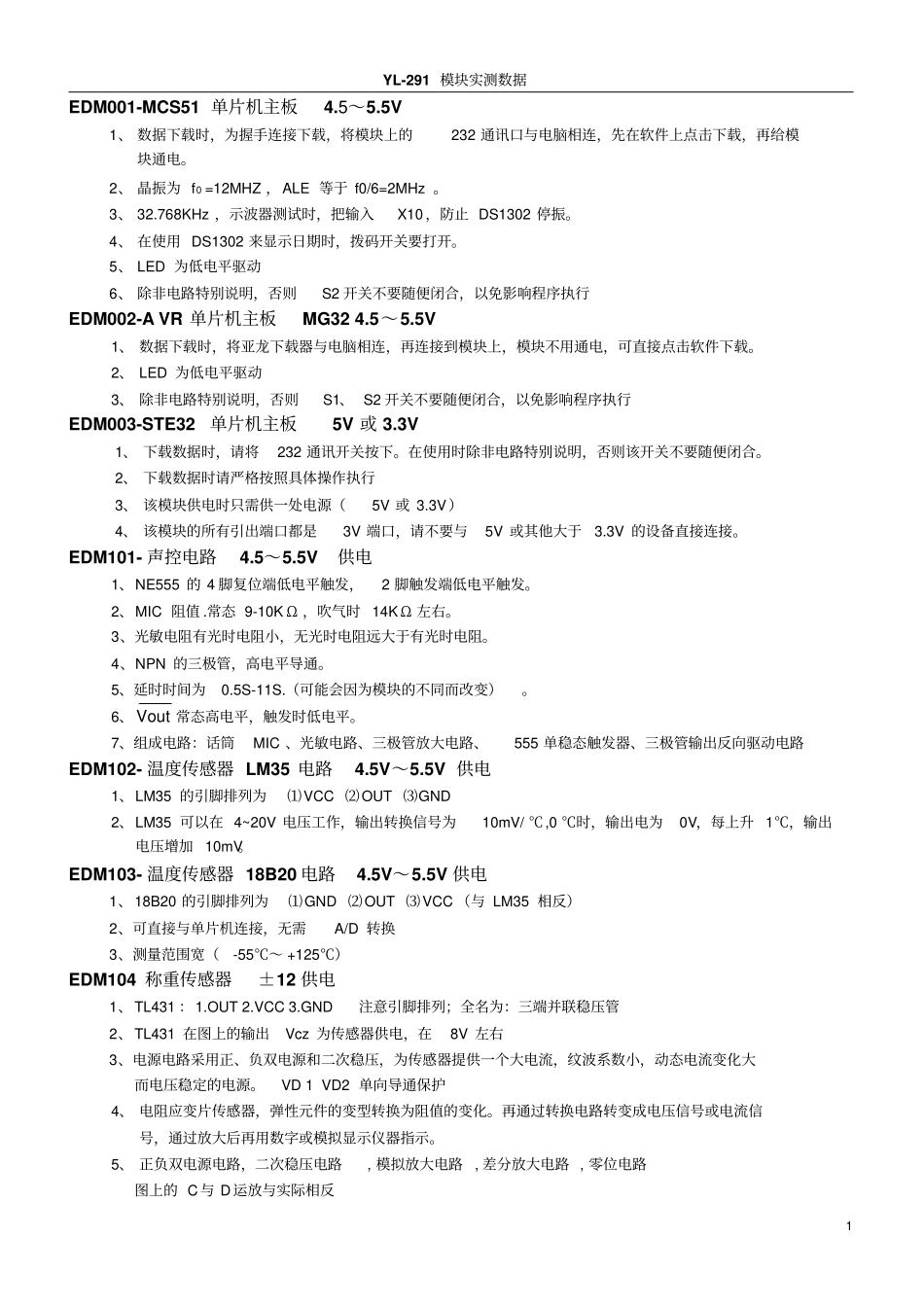

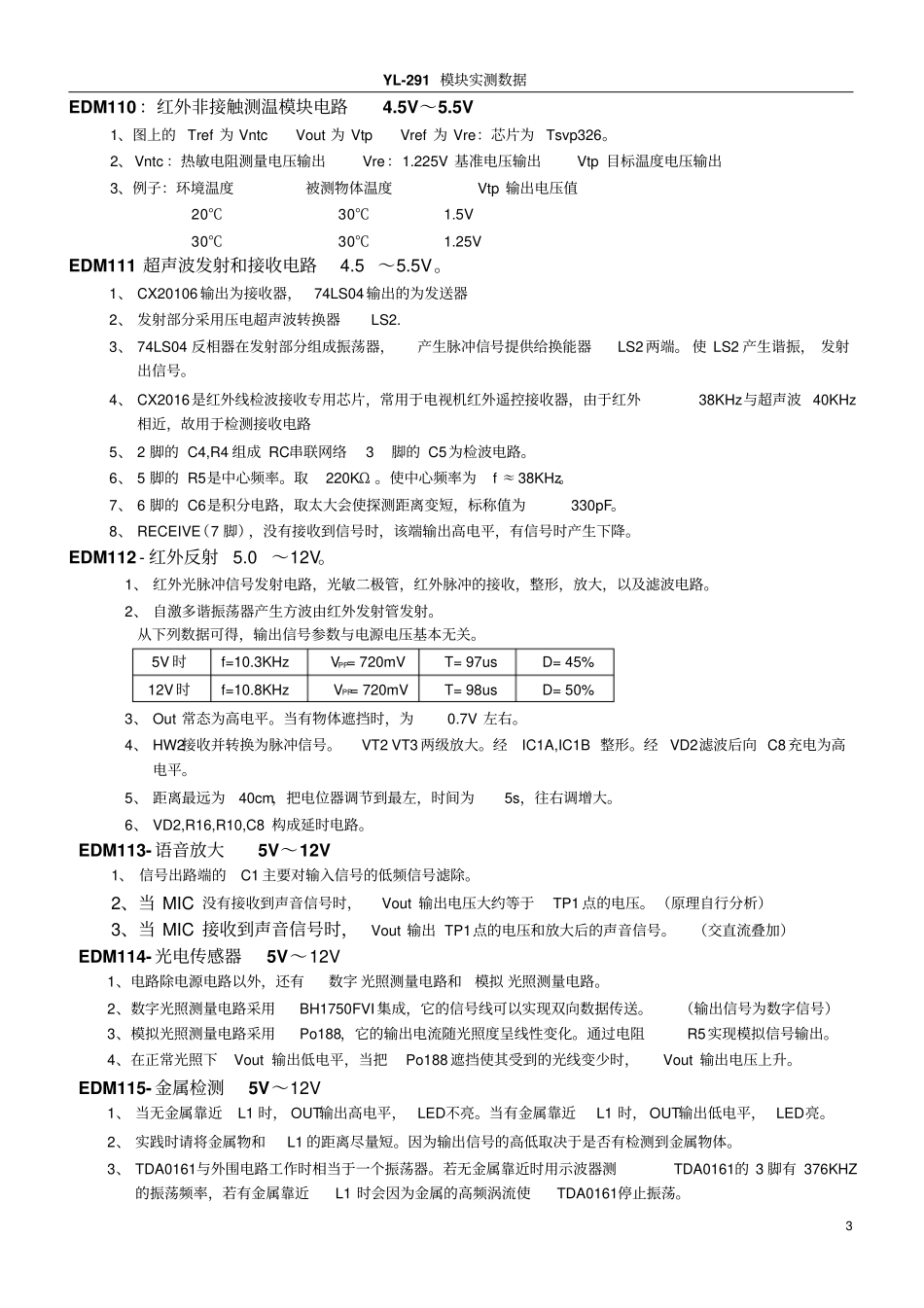

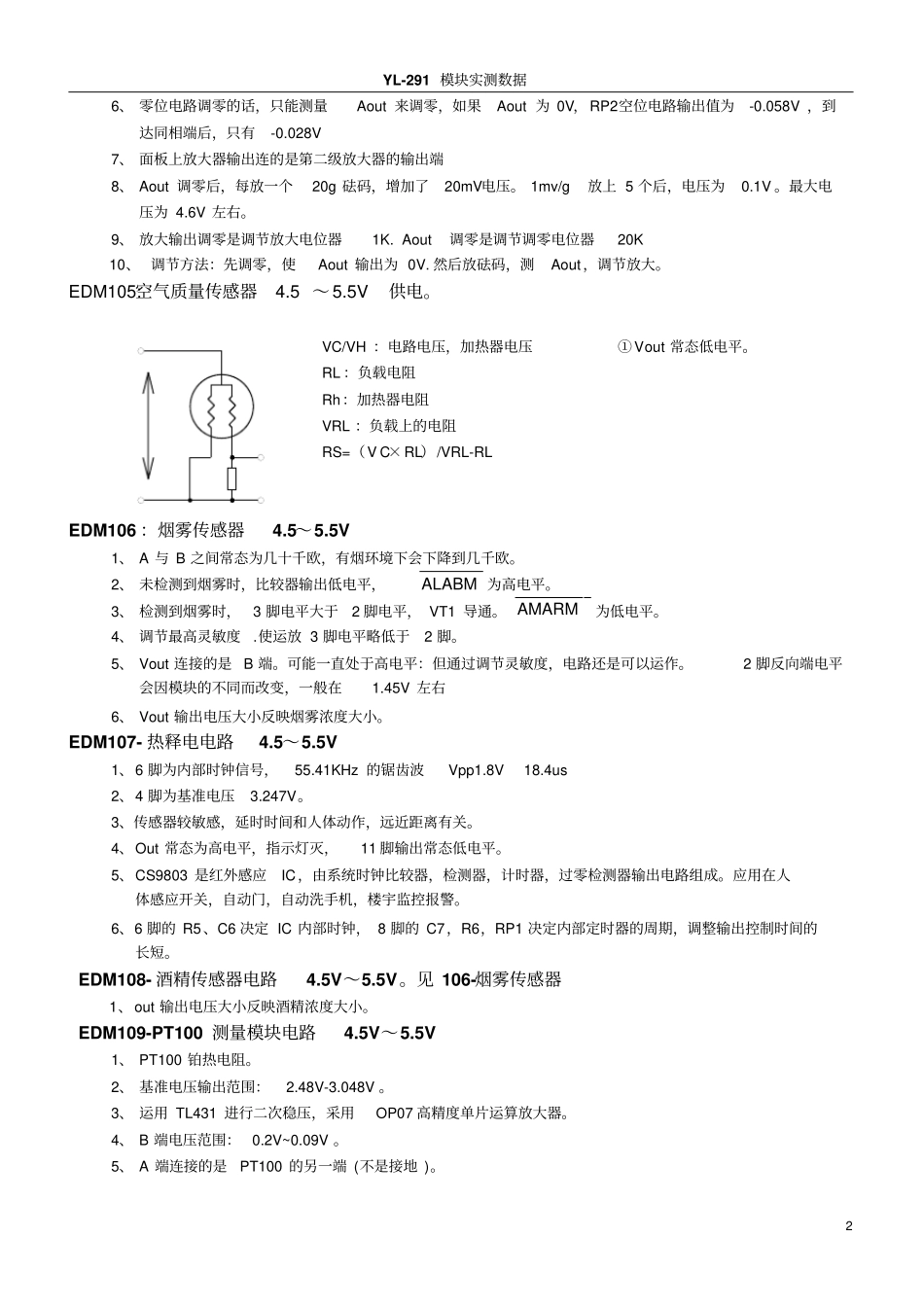

YL-291模块实测数据1EDM001-MCS51单片机主板4.5～5.5V1、数据下载时，为握手连接下载，将模块上的232通讯口与电脑相连，先在软件上点击下载，再给模块通电。2、晶振为f0=12MHZ，ALE等于f0/6=2MHz。3、32.768KHz，示波器测试时，把输入X10，防止DS1302停振。4、在使用DS1302来显示日期时，拨码开关要打开。5、LED为低电平驱动6、除非电路特别说明，否则S2开关不要随便闭合，以免影响程序执行EDM002-AVR单片机主板MG324.5～5.5V1、数据下载时，将亚龙下载器与电脑相连，再连接到模块上，模块不用通电，可直接点击软件下载。2、LED为低电平驱动3、除非电路特别说明，否则S1、S2开关不要随便闭合，以免影响程序执行EDM003-STE32单片机主板5V或3.3V1、下载数据时，请将232通讯开关按下。在使用时除非电路特别说明，否则该开关不要随便闭合。2、下载数据时请严格按照具体操作执行3、该模块供电时只需供一处电源（5V或3.3V）4、该模块的所有引出端口都是3V端口，请不要与5V或其他大于3.3V的设备直接连接。EDM101-声控电路4.5～5.5V供电1、NE555的4脚复位端低电平触发，2脚触发端低电平触发。2、MIC阻值.常态9-10KΩ，吹气时14KΩ左右。3、光敏电阻有光时电阻小，无光时电阻远大于有光时电阻。4、NPN的三极管，高电平导通。5、延时时间为0.5S-11S.（可能会因为模块的不同而改变）。6、Vout常态高电平，触发时低电平。7、组成电路：话筒MIC、光敏电路、三极管放大电路、555单稳态触发器、三极管输出反向驱动电路EDM102-温度传感器LM35电路4.5V～5.5V供电1、LM35的引脚排列为⑴VCC⑵OUT⑶GND2、LM35可以在4~20V电压工作，输出转换信号为10mV/℃,0℃时，输出电为0V，每上升1℃，输出电压增加10mV。EDM103-温度传感器18B20电路4.5V～5.5V供电1、18B20的引脚排列为⑴GND⑵OUT⑶VCC（与LM35相反）2、可直接与单片机连接，无需A/D转换3、测量范围宽（-55℃～+125℃）EDM104称重传感器±12供电1、TL431：1.OUT2.VCC3.GND注意引脚排列；全名为：三端并联稳压管2、TL431在图上的输出Vcz为传感器供电，在8V左右3、电源电路采用正、负双电源和二次稳压，为传感器提供一个大电流，纹波系数小，动态电流变化大而电压稳定的电源。VD1VD2单向导通保护4、电阻应变片传感器，弹性元件的变型转换为阻值的变化。再通过转换电路转变成电压信号或电流信号，通过放大后再用数字或模拟显示仪器指示。5、正负双电源电路，二次稳压电路,模拟放大电路,差分放大电路,零位电路图上的C与D运放与实际相反YL-291模块实测数据26、零位电路调零的话，只能测量Aout来调零，如果Aout为0V，RP2空位电路输出值为-0.058V，到达同相端后，只有-0.028V7、面板上放大器输出连的是第二级放大器的输出端8、Aout调零后，每放一个20g砝码，增加了20mV电压。1mv/g放上5个后，电压为0.1V。最大电压为4.6V左右。9、放大输出调零是调节放大电位器1K.Aout调零是调节调零电位器20K10、调节方法：先调零，使Aout输出为0V.然后放砝码，测Aout，调节放大。EDM105:空气质量传感器4.5～5.5V供电。VC/VH：电路电压，加热器电压①Vout常态低电平。RL：负载电阻Rh：加热器电阻VRL：负载上的电阻RS=（VC×RL）/VRL-RLEDM106：烟雾传感器4.5～5.5V1、A与B之间常态为几十千欧，有烟环境下会下降到几千欧。2、未检测到烟雾时，比较器输出低电平，ALABM为高电平。3、检测到烟雾时，3脚电平大于2脚电平，VT1导通。AMARM为低电平。4、调节最高灵敏度.使运放3脚电平略低于2脚。5、Vout连接的是B端。可能一直处于高电平：但通过调节灵敏度，电路还是可以运作。2脚反向端电平会因模块的不同而改变，一般在1.45V左右6、Vout输出电压大小反映烟雾浓度大小。EDM107-热释电电路4.5～5.5V1、6脚为内部时钟信号，55.41KHz的锯齿波Vpp1.8V18.4us2、4脚为基准电压3.247V。3、传感器较敏感，延时时间和人体动作，远近距离有关。4、Out常态为高电平，指示灯灭，11脚输出常态低电平。5、CS9803是红外感应IC，由系统时钟比较器，检测器，计时器，过零检测器输出电路组成。应用在人体感应开关，自动门，自动洗手机，楼宇监控报警。6、6脚的R5、C6决定IC内部时钟，8脚的C7，R6，RP...
