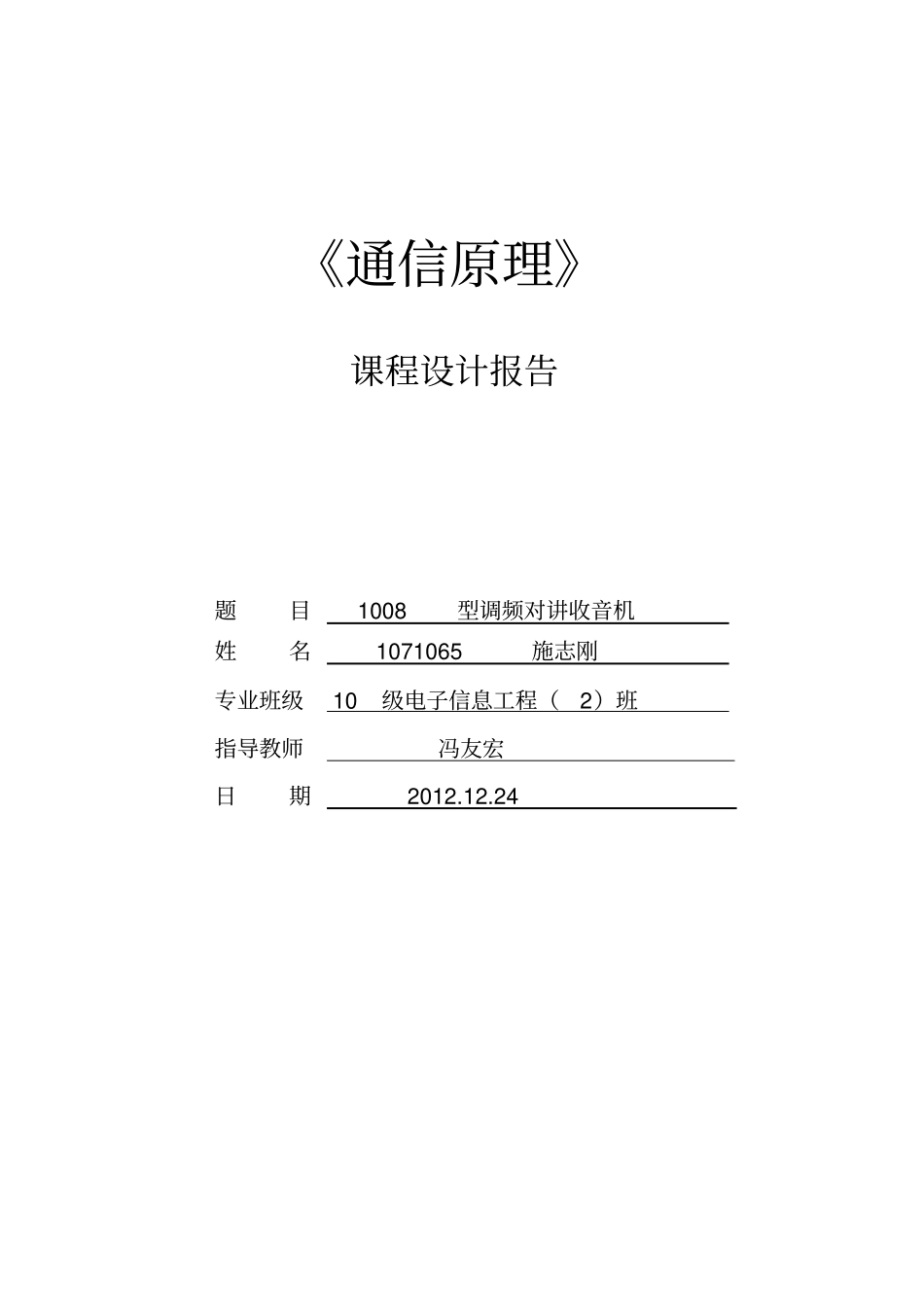

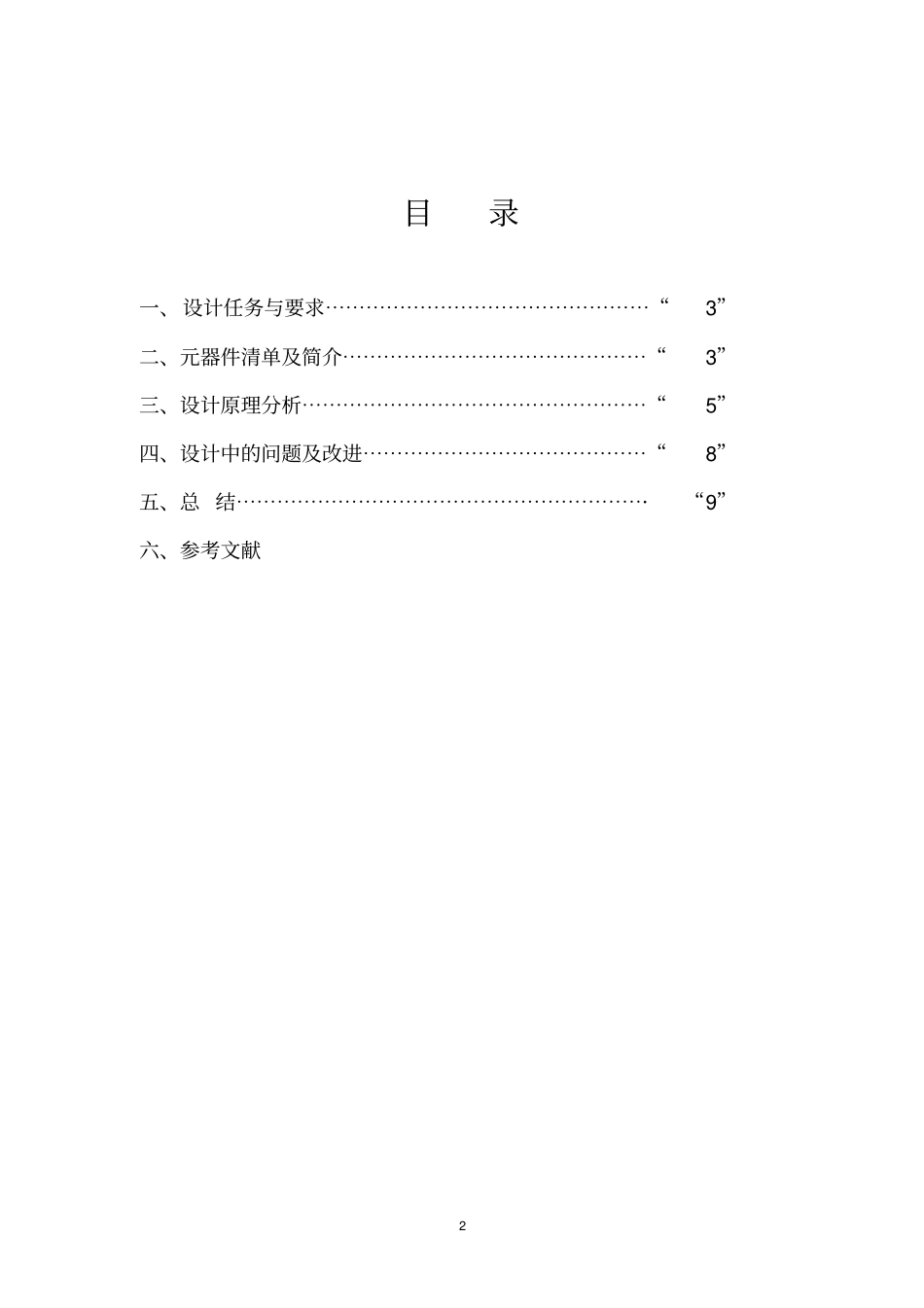

《通信原理》课程设计报告题目1008型调频对讲收音机姓名1071065施志刚专业班级10级电子信息工程（2）班指导教师冯友宏日期2012.12.242目录一、设计任务与要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯“3”二、元器件清单及简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯“3”三、设计原理分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯“5”四、设计中的问题及改进⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯“8”五、总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·“9”六、参考文献31008型调频对讲收音机电路的设计摘要本设计题目是1008型调频对讲收音机，其原理相对比较简单，核心芯片是La1800，即收音接收专用集成电路，功放部分采用的是D2822芯片。总体可分为发射部分和接收部分，发射部分由锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大、激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线TX发射出去。接收部分为二次变频超外差方式，接收到的信号经带通滤波器后进行选频放大，然后进入混频电路再进入中放电路，经过解调电路得到想要的信号，然后经过放大进入扬声器，就可以听到我们想要的声音。本系统既能收到电台又能相互对讲，具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。一、设计任务与要求了解学习对讲机的工作原理和工作过程，加深对所学相关课程的学习认识。掌握超外差1008调频对讲收音机的工作原理并熟悉电子产品的整机装配过程。完成1008调频对讲收音机的元器件识别和引脚处理,画出画出其主要芯片LA1800功能框图;完成1008调频对讲收音机的组装与收听;完成1008调频对讲收音机的整机调试;学会超外差1008调频对讲收音机的调试与简单故障排查。二、元器件清单及简介名称与参数数量名称与参数数量名称与参数数量R1120Ω1C13223p1V29018H1R24.3K1C14221p1LEDφ31R336K1C1518p1电位器14R4100Ω1C1675p1话筒1R510K1C17101p1Ic118001R61K1C18103p1Ic228221R74.3K1C1933p1开关1R84.3K1C20223p1开关按钮1R9560Ω1C21103p1大拨盘1R102.4K1C22103p1小拨盘1R1147Ω1C23104p1电池正极片1R1215Ω1C24220u1电池负极片1R13330V1C25104p1正负极片2R1410K1C26223p1焊片1C1224p1C27104p1φ2.5*6自功4C2102p1C28103p1φ2.5*8自功1C339p1C29103p1φ2.5*4螺杆3C468p1C30220u1φ1.7*4螺杆1C56p1C31103p110cm长细线3C66p1C32104p16cm长细线3C739p1CY104p1平行线1C839p1L1φ3\5T1电路板1C915p1L2φ3\6T1喇叭1C1010p1L3φ3\5T1拉杆天线1C11单联1L4φ3\5T1机壳1套C12223p1V19018H1图纸15三、设计原理分析3．1主要芯片简介及电路设计3.1.1La1800芯片介绍La1800为单片FM/AM收音机电路，FM部分包含混频，FM本振中放，FN鉴频，静噪，低通滤波器等；AM部分包括高放检波，此外还有音频驱动级和功放电路，用一块LA1800电路和少数外围元件，可制作完整的收音机。该芯片工作电源电压范围为2.5V~5V。该芯片采用密间距的22脚双列直插封装，图1为LA1800内部结构图。图1La1800内部方框图及静态电压参考值3.1.2D2822芯片介绍D2822用于携式录音机或者收音机作音频功率放大器，主要特点：电源降到1.8v时依旧能正常工作；交越失真小；静态电流小，可作桥式或立体式功放应用；外围元件少；通道分离度高；开机和关机无冲击噪声；软限幅等特点。D2822是一块功放芯片，第一次功率放大后的音频信号从LA1800芯片输出，经过R10、C25、RP耦合至D2822芯片进行第二次功率放大，推动扬声器发出声音，该芯片包含两个放大二极管，工作电源电压范围为2.5V~5V。采用密间距的8脚双列直插封装，图2为D2822内部结构图。6图2D2822内部结构图从图上我们可以看出该芯片的各个引脚的功能：1号脚为左输出，2号脚为电源正极，3号脚为右输出，4号脚为电源负极，5号脚为右输入（负），6号脚为右输入（正），7号脚为左输入（负），8号脚为左输入。3.2调频收音机对讲机整体电路设计及其相关说明图3调频对讲收音机原理电路图驻极体在此起到传感器的作用，将变化着的声波转化为变化着的电信号。VT1选用9018，他主要对信号进行调制放大，由R1、R2、C1进行阻抗均衡，C2、C3、7C4、C5、...
