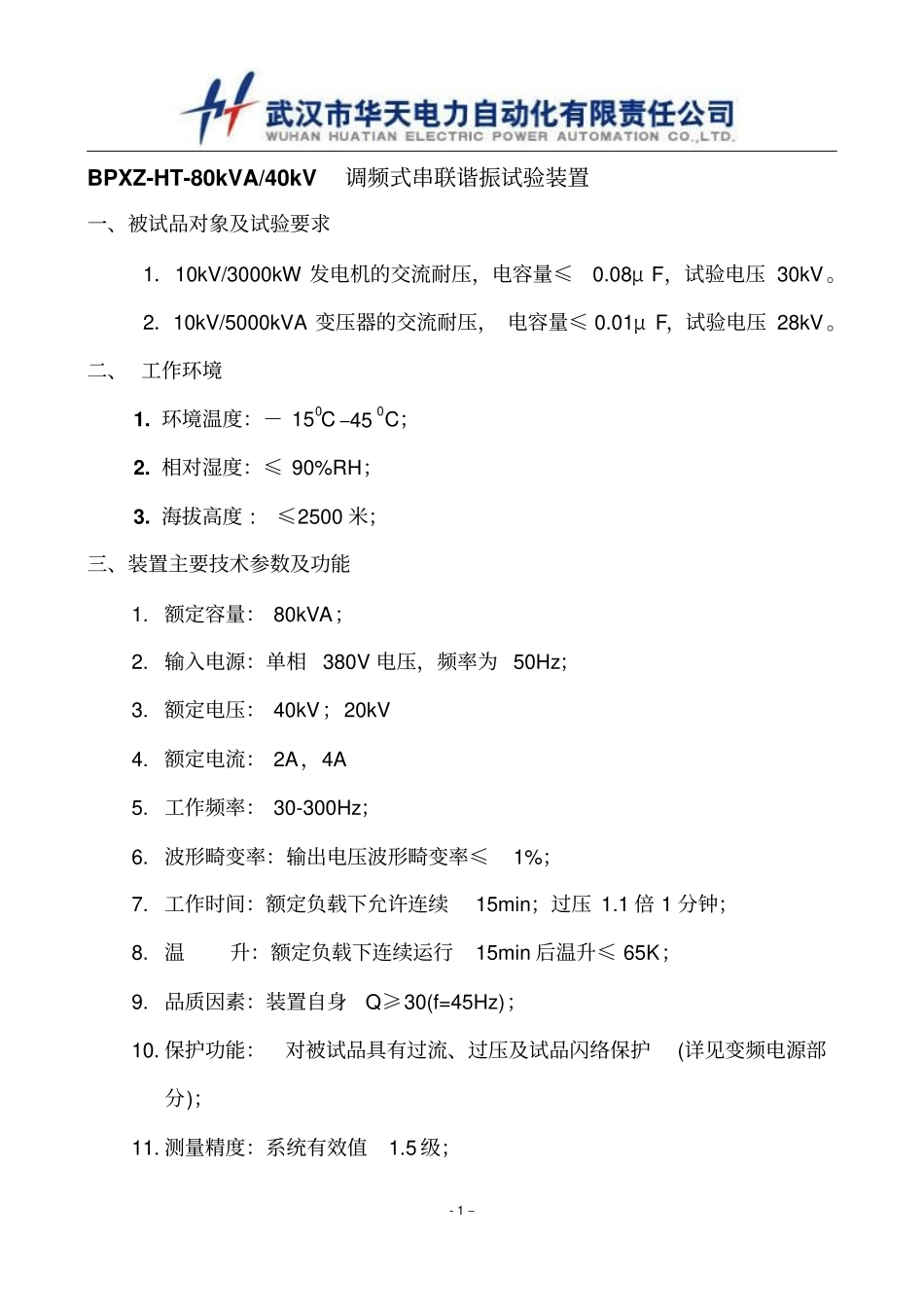

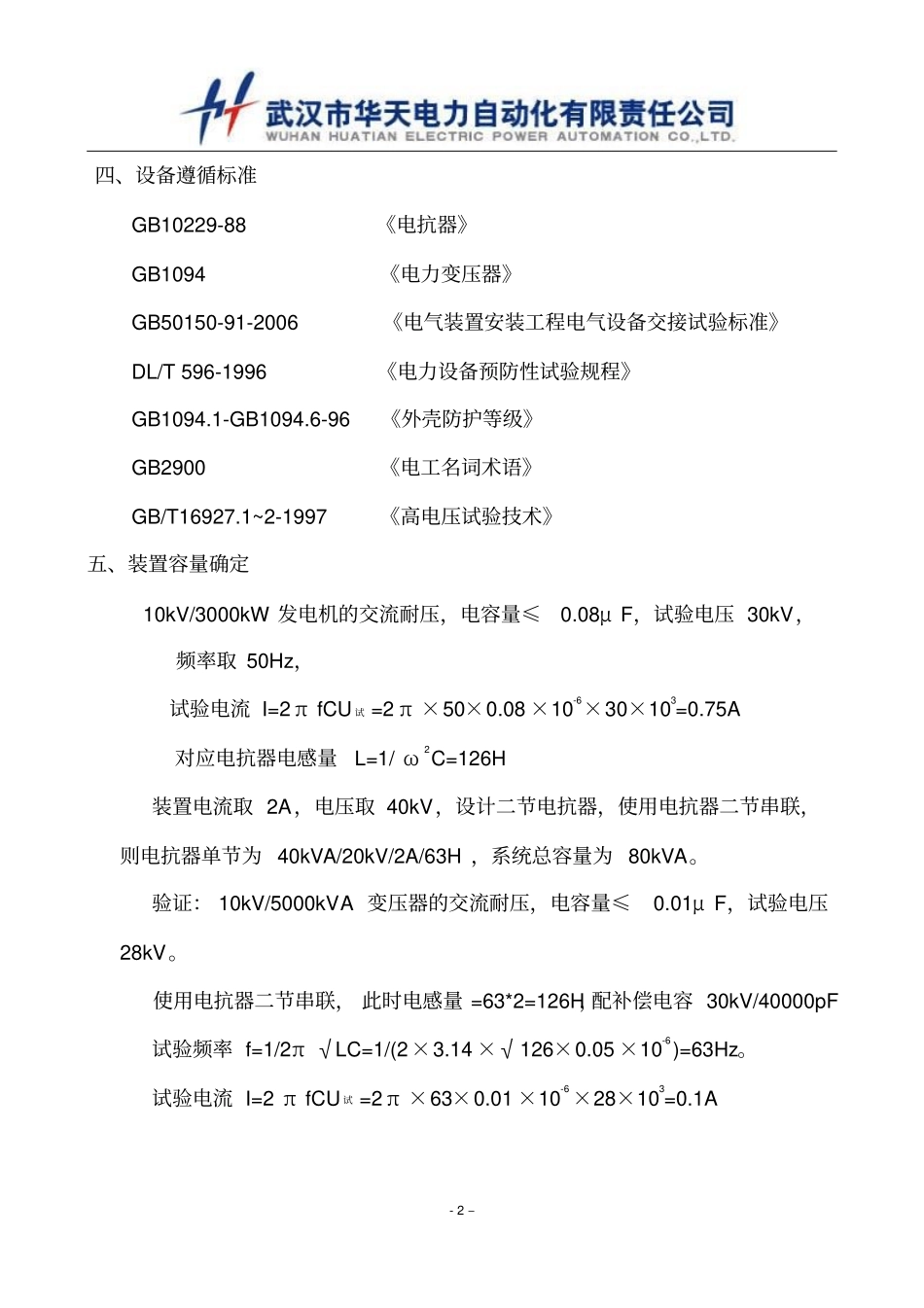

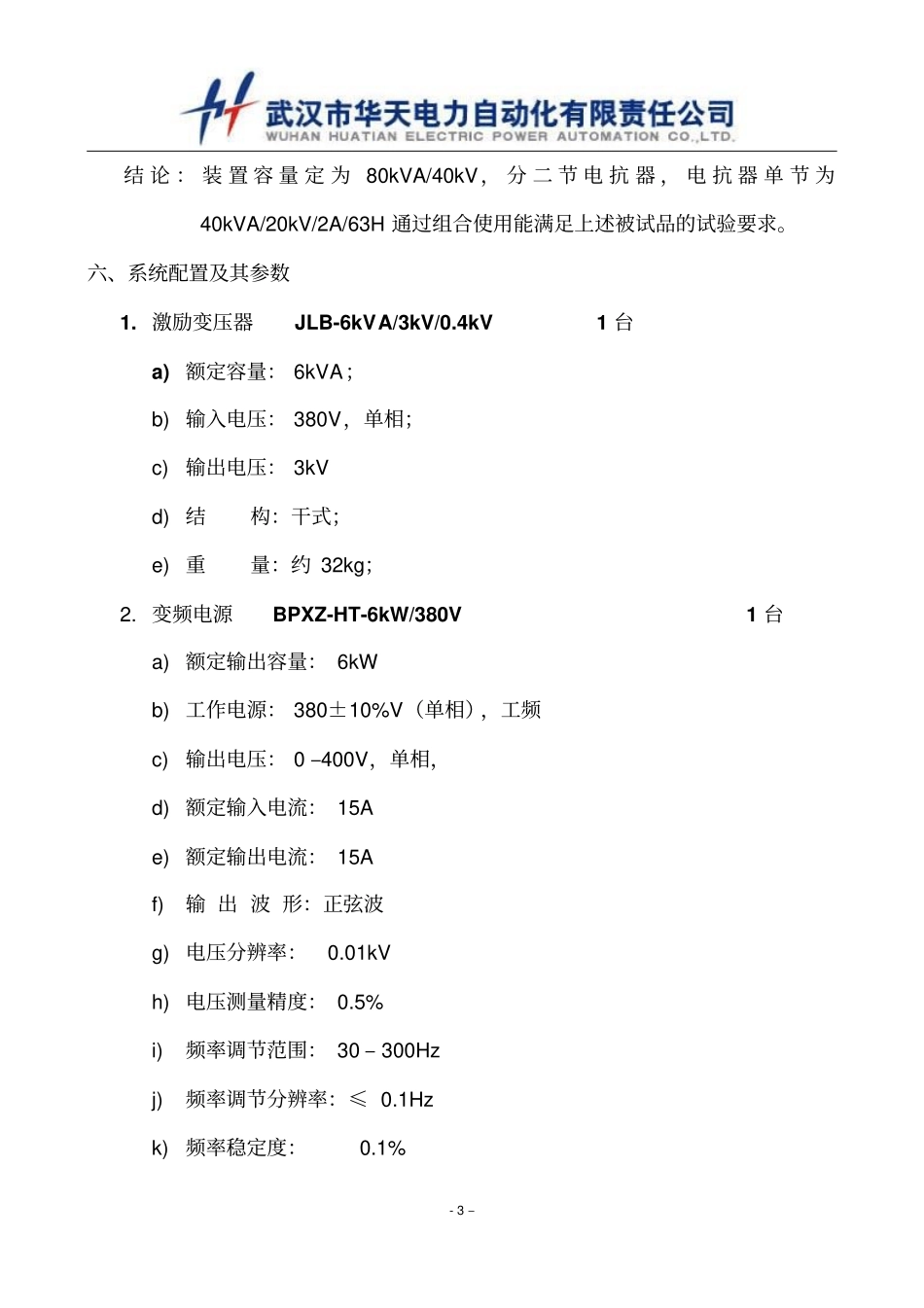

-1–BPXZ-HT-80kVA/40kV调频式串联谐振试验装置一、被试品对象及试验要求1．10kV/3000kW发电机的交流耐压，电容量≤0.08μF，试验电压30kV。2．10kV/5000kVA变压器的交流耐压，电容量≤0.01μF，试验电压28kV。二、工作环境1.环境温度：－150C–450C；2.相对湿度：≤90%RH；3.海拔高度:≤2500米；三、装置主要技术参数及功能1.额定容量：80kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：40kV；20kV4.额定电流：2A，4A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续15min；过压1.1倍1分钟；8.温升：额定负载下连续运行15min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；-2–四、设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-91-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定10kV/3000kW发电机的交流耐压，电容量≤0.08μF，试验电压30kV，频率取50Hz，试验电流I=2πfCU试=2π×50×0.08×10-6×30×103=0.75A对应电抗器电感量L=1/ω2C=126H装置电流取2A，电压取40kV，设计二节电抗器，使用电抗器二节串联，则电抗器单节为40kVA/20kV/2A/63H，系统总容量为80kVA。验证：10kV/5000kVA变压器的交流耐压，电容量≤0.01μF，试验电压28kV。使用电抗器二节串联，此时电感量=63*2=126H，配补偿电容30kV/40000pF试验频率f=1/2π√LC=1/(2×3.14×√126×0.05×10-6)=63Hz。试验电流I=2πfCU试=2π×63×0.01×10-6×28×103=0.1A-3–结论：装置容量定为80kVA/40kV，分二节电抗器，电抗器单节为40kVA/20kV/2A/63H通过组合使用能满足上述被试品的试验要求。六、系统配置及其参数1.激励变压器JLB-6kVA/3kV/0.4kV1台a)额定容量：6kVA；b)输入电压：380V，单相；c)输出电压：3kVd)结构：干式；e)重量：约32kg；2.变频电源BPXZ-HT-6kW/380V1台a)额定输出容量：6kWb)工作电源：380±10%V（单相），工频c)输出电压：0–400V，单相，d)额定输入电流：15Ae)额定输出电流：15Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：30–300Hzj)频率调节分辨率：≤0.1Hzk)频率稳定度：0.1%-4–l)运行时间：额定容量下连续15minm)额定容量下连续运行15min元器件最高温度≤65K;n)噪声水平：≤50dBo)可实现以下功能1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫).频率分辨率0.1Hz3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出7)软件经过严格模拟运行检验，运行安全、稳定、可靠8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流10)保护功能：具有断电、过流、过压及闪络保护功能；a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置-5–b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿d)断电保护：试验电源断电后，装置能快速保护11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动12)外观及操作界面充分采用人性化设计...
