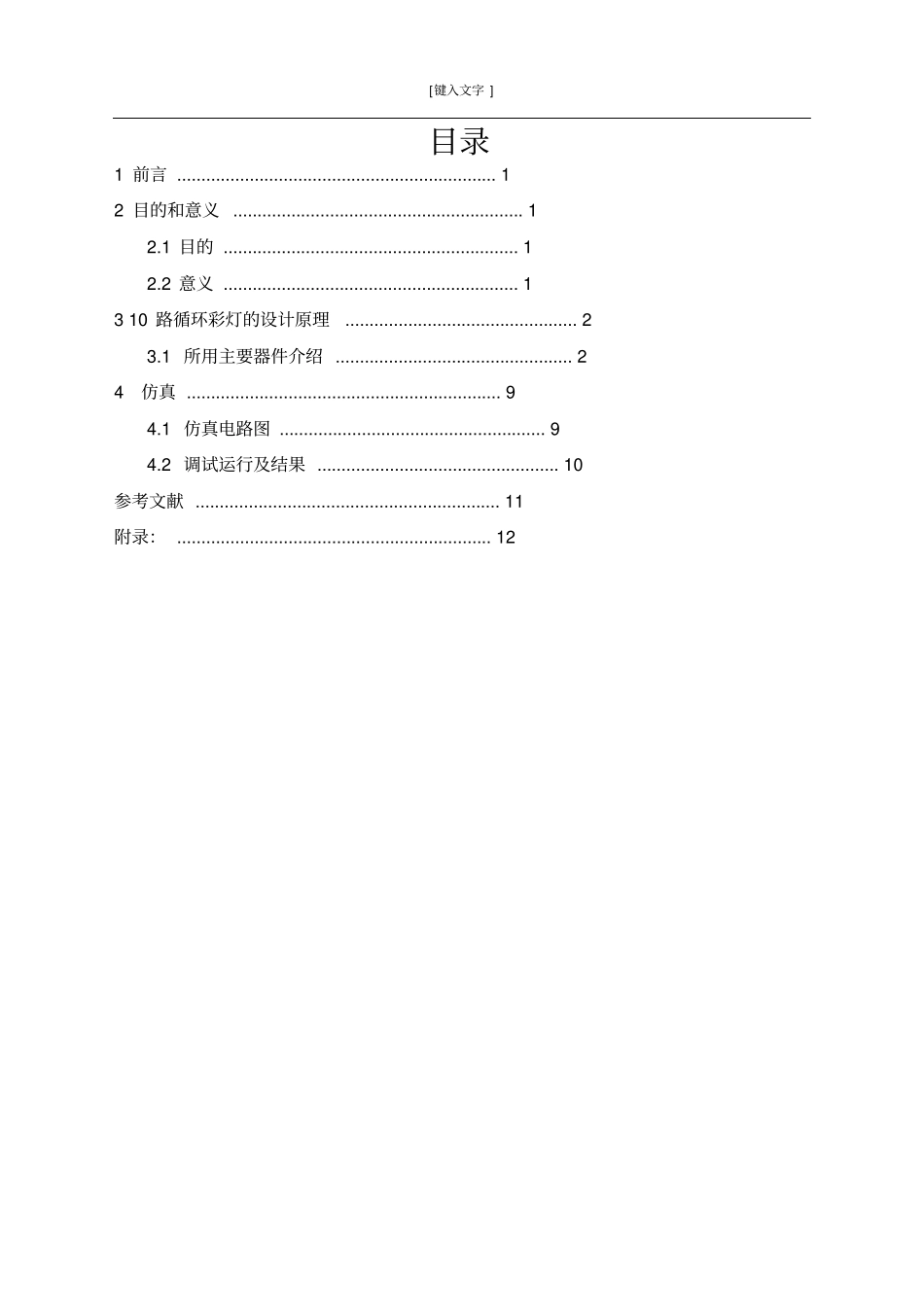

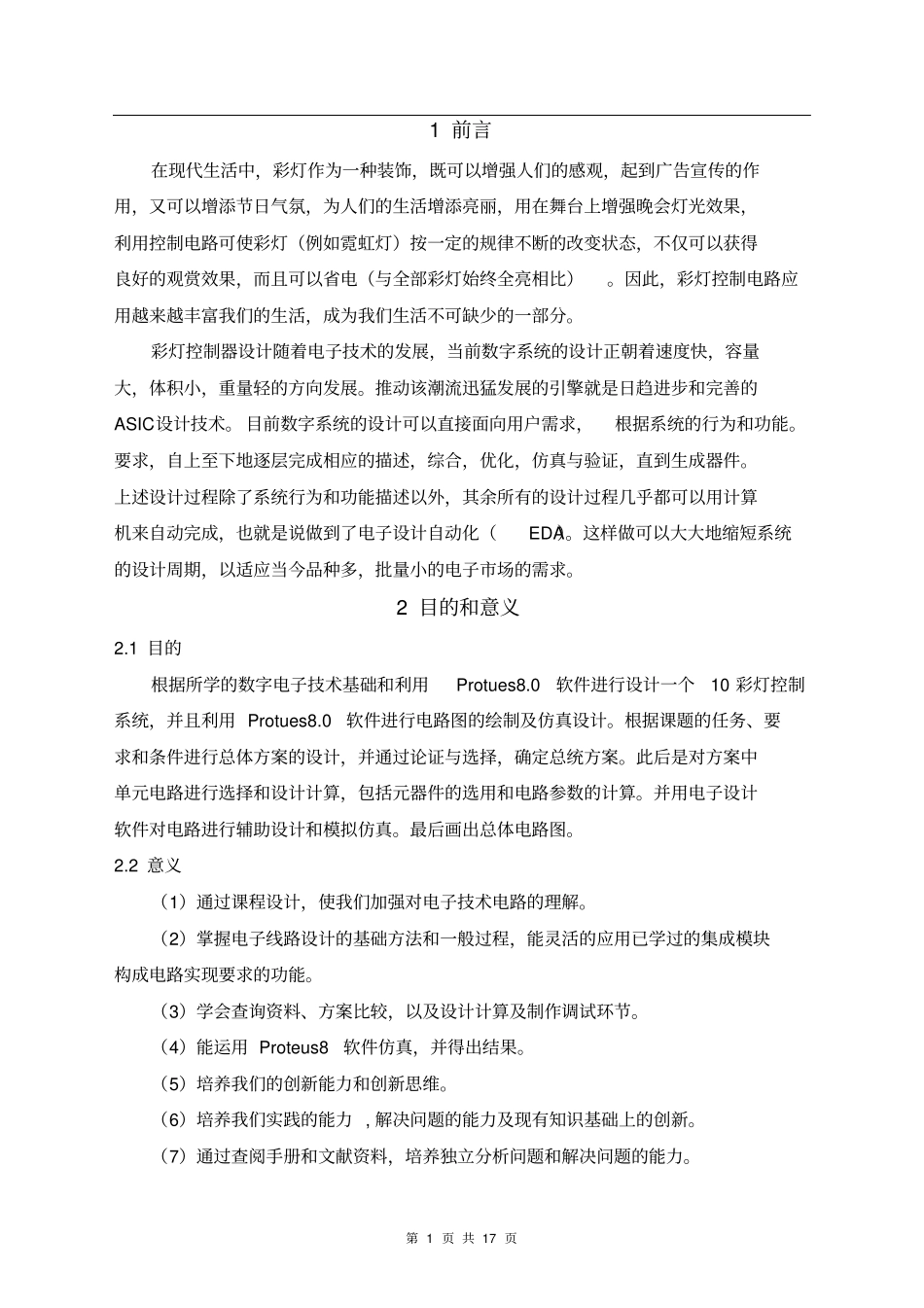

[键入文字]目录1前言..................................................................12目的和意义............................................................12.1目的.............................................................12.2意义.............................................................1310路循环彩灯的设计原理................................................23.1所用主要器件介绍.................................................24仿真.................................................................94.1仿真电路图.......................................................94.2调试运行及结果..................................................10参考文献...............................................................11附录：.................................................................12第1页共17页1前言在现代生活中，彩灯作为一种装饰，既可以增强人们的感观，起到广告宣传的作用，又可以增添节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果，利用控制电路可使彩灯（例如霓虹灯）按一定的规律不断的改变状态，不仅可以获得良好的观赏效果，而且可以省电（与全部彩灯始终全亮相比）。因此，彩灯控制电路应用越来越丰富我们的生活，成为我们生活不可缺少的一部分。彩灯控制器设计随着电子技术的发展，当前数字系统的设计正朝着速度快，容量大，体积小，重量轻的方向发展。推动该潮流迅猛发展的引擎就是日趋进步和完善的ASIC设计技术。目前数字系统的设计可以直接面向用户需求，根据系统的行为和功能。要求，自上至下地逐层完成相应的描述，综合，优化，仿真与验证，直到生成器件。上述设计过程除了系统行为和功能描述以外，其余所有的设计过程几乎都可以用计算机来自动完成，也就是说做到了电子设计自动化（EDA）。这样做可以大大地缩短系统的设计周期，以适应当今品种多，批量小的电子市场的需求。2目的和意义2.1目的根据所学的数字电子技术基础和利用Protues8.0软件进行设计一个10彩灯控制系统，并且利用Protues8.0软件进行电路图的绘制及仿真设计。根据课题的任务、要求和条件进行总体方案的设计，并通过论证与选择，确定总统方案。此后是对方案中单元电路进行选择和设计计算，包括元器件的选用和电路参数的计算。并用电子设计软件对电路进行辅助设计和模拟仿真。最后画出总体电路图。2.2意义（1）通过课程设计，使我们加强对电子技术电路的理解。（2）掌握电子线路设计的基础方法和一般过程，能灵活的应用已学过的集成模块构成电路实现要求的功能。（3）学会查询资料、方案比较，以及设计计算及制作调试环节。（4）能运用Proteus8软件仿真，并得出结果。（5）培养我们的创新能力和创新思维。（6）培养我们实践的能力,解决问题的能力及现有知识基础上的创新。（7）通过查阅手册和文献资料，培养独立分析问题和解决问题的能力。第2页共17页（8）通过电子技术的课程设计使我们能够对电子技术及应用有进一步的理解，同时也巩固了所学的模电与数电知识，使所学的电子技术应用于实际，贴近生活，走向社会，增加学习的动力。310路循环彩灯的设计原理电路中555定时器组成多谐振荡器，输出一定频率的脉冲。74LS161四位二进制计数器在输入周期性脉冲信号的作用下，输出在0000~1111之间循环变化。通过4线-16线译码器74LS154，其10条输出线按照74LS161所输出的二进制数依次变化，从而与之相连的发光二极管依次点亮。彩灯循环显示频率快慢由555定时器产生的脉冲信号的频率决定，即调整电路中的电阻R1、R2及电容C的参数，可改变彩灯循环显示频率【参考原理框图】如图一所示：图一参考原理框图3.1所用主要器件介绍3.1.1555定时器555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555定时器的电路框图如图二所示。时钟信号发生器555计数器161控制电路译码...
