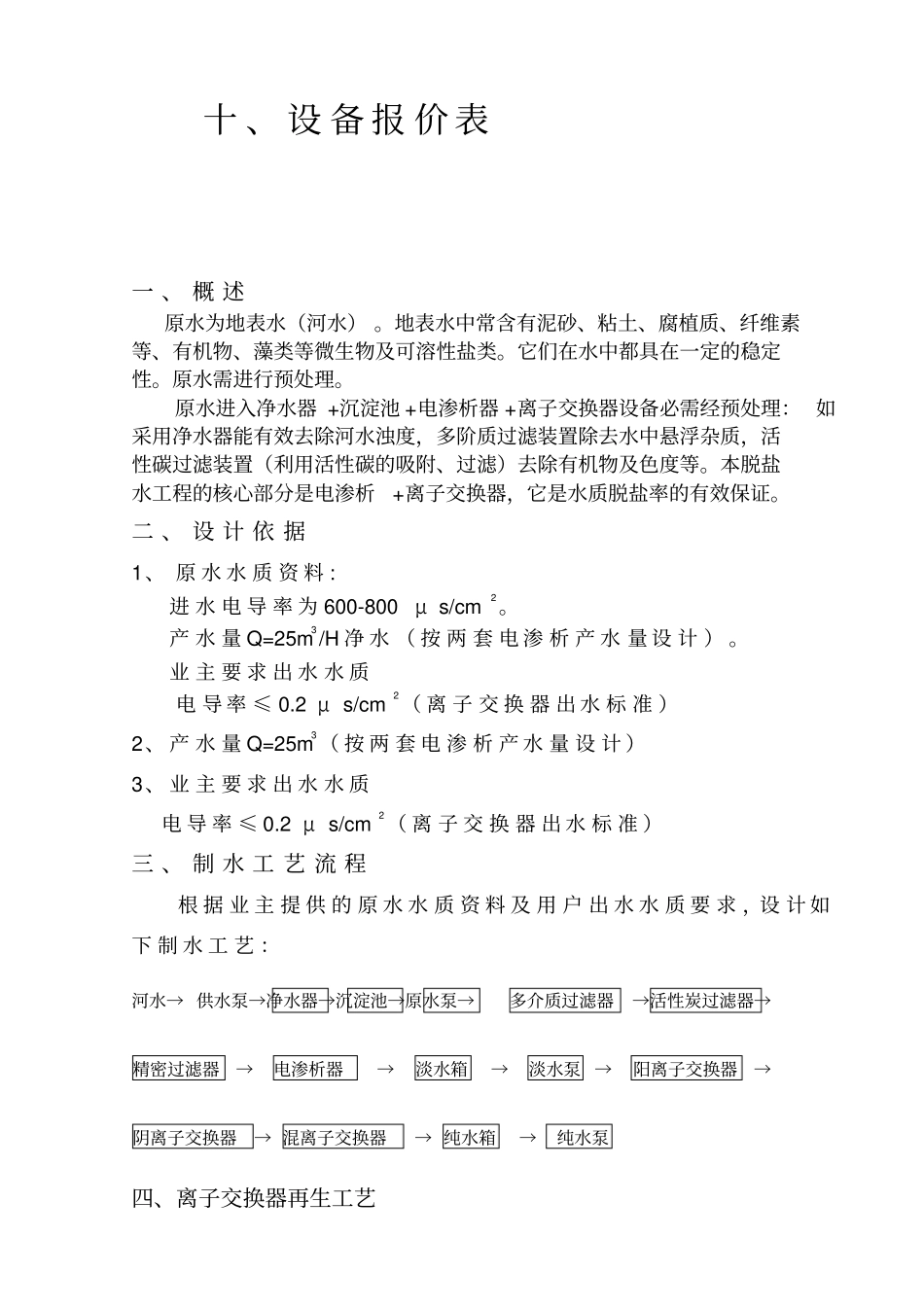

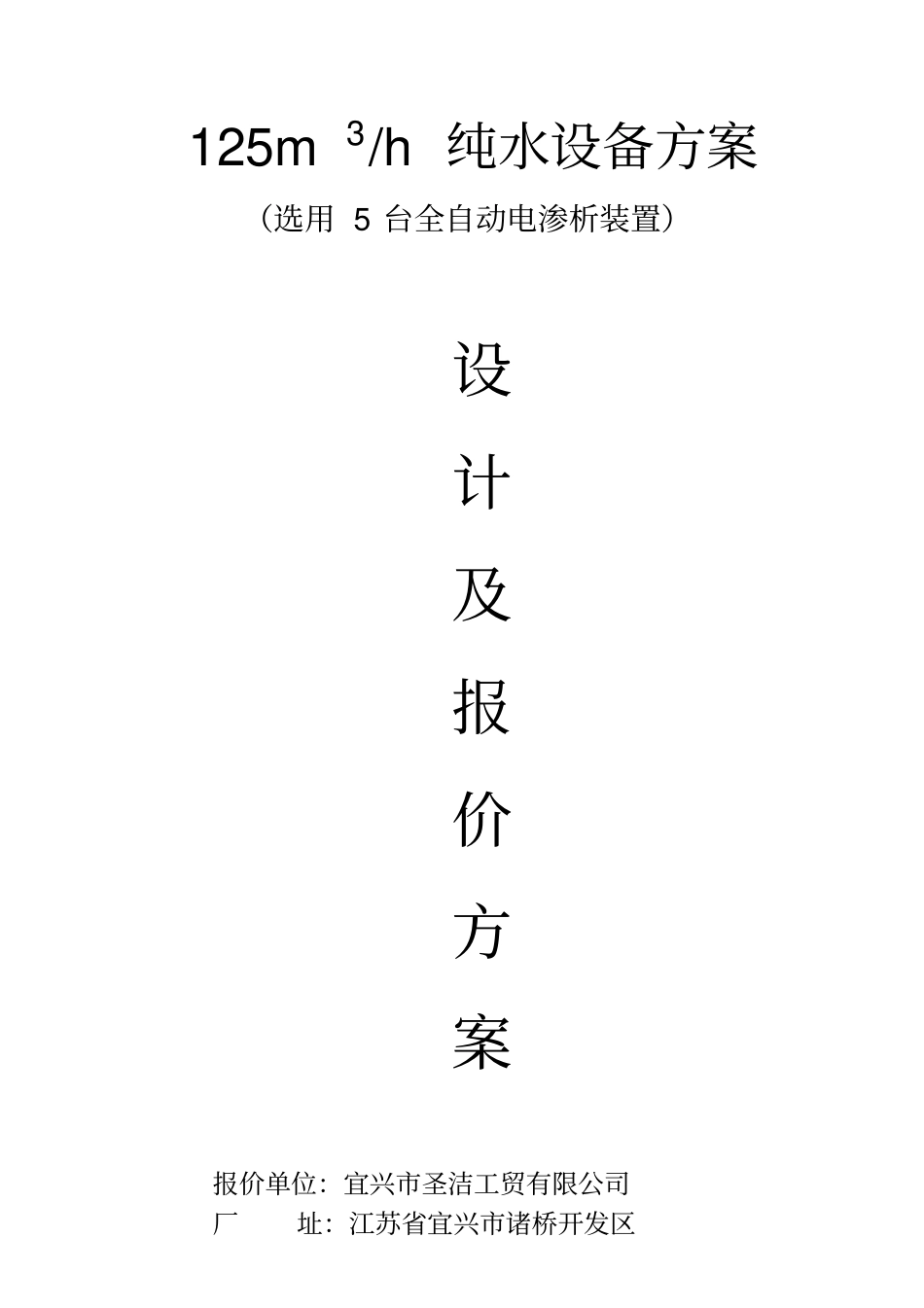

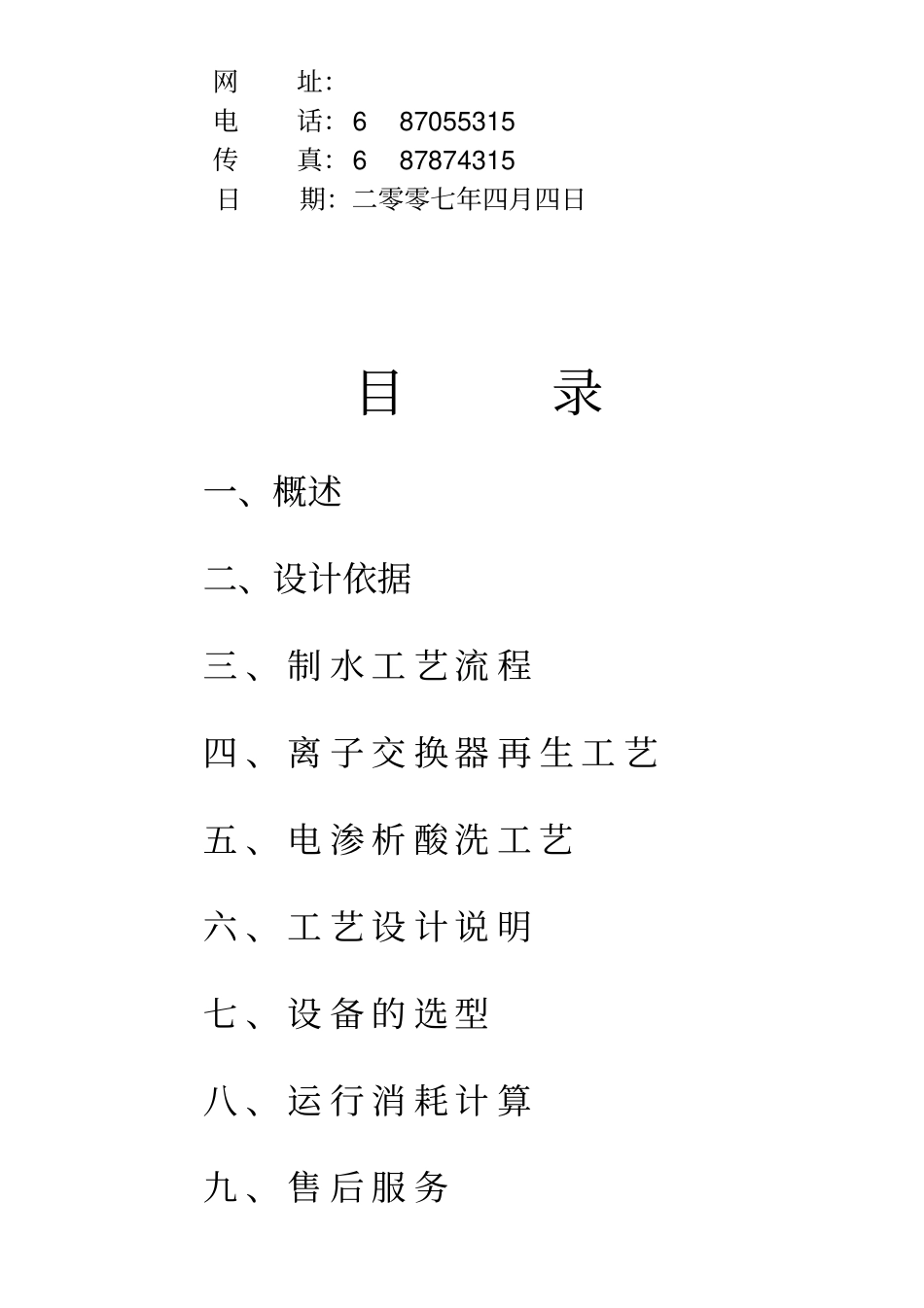

125m3/h纯水设备方案（选用5台全自动电渗析装置）设计及报价方案报价单位：宜兴市圣洁工贸有限公司厂址：江苏省宜兴市诸桥开发区网址：电话：687055315传真：687874315日期：二零零七年四月四日目录一、概述二、设计依据三、制水工艺流程四、离子交换器再生工艺五、电渗析酸洗工艺六、工艺设计说明七、设备的选型八、运行消耗计算九、售后服务十、设备报价表一、概述原水为地表水（河水）。地表水中常含有泥砂、粘土、腐植质、纤维素等、有机物、藻类等微生物及可溶性盐类。它们在水中都具在一定的稳定性。原水需进行预处理。原水进入净水器+沉淀池+电渗析器+离子交换器设备必需经预处理：如采用净水器能有效去除河水浊度，多阶质过滤装置除去水中悬浮杂质，活性碳过滤装置（利用活性碳的吸附、过滤）去除有机物及色度等。本脱盐水工程的核心部分是电渗析+离子交换器，它是水质脱盐率的有效保证。二、设计依据1、原水水质资料:进水电导率为600-800μs/cm2。产水量Q=25m3/H净水（按两套电渗析产水量设计）。业主要求出水水质电导率≤0.2μs/cm2（离子交换器出水标准）2、产水量Q=25m3（按两套电渗析产水量设计）3、业主要求出水水质电导率≤0.2μs/cm2（离子交换器出水标准）三、制水工艺流程根据业主提供的原水水质资料及用户出水水质要求，设计如下制水工艺：河水→供水泵→净水器→沉淀池→原水泵→多介质过滤器→活性炭过滤器→精密过滤器→电渗析器→淡水箱→淡水泵→阳离子交换器→阴离子交换器→混离子交换器→纯水箱→纯水泵四、离子交换器再生工艺1、酸洗箱→提升泵→酸喷射器→阳离子交换器2、碱洗箱→提升泵→碱喷射器→阴离子交换器五、电渗析酸洗工艺酸洗箱→酸洗泵→电渗透↑↓六、工艺设计说明本工艺根据用户提供的原水水质资料及用户出水要求，采用国内成熟的软水制水工艺：ED+离子交换法，该工艺具有设备造价低，一次性投资小的特点a、多介质过滤器因电渗析对进水水质有严格的要求，同时原水中的悬浮物会在隔板中沉淀，加大水流阻力，降低流量。有机物可造成膜的受污，增加耗电量。为了保证电渗析的正常运行，延长设备的使用寿命，在电渗析器前设置多介质过滤器，因多介质过滤器的反冲洗一天只需一次，必须在关机前冲洗，每次反洗时间仅需5-6分钟，为了减少一次性设备投资，多介质过滤器设置一台，不设备用。b、精密过滤器精密过滤器能有效截留多介质过滤器泄漏的微细机械杂质，保证这些颗粒不进入电渗析，c、电渗析器电渗析主要是由一层层交替排列的隔板、离子交换膜及两端的电极组成。外面用压板和螺杆把隔板和膜压紧，形成密封水流通道，使不向外漏水。这种装置，称紧固型电渗析器。电渗析器可以分成膜堆、极区和压紧装置三大部份。电渗析除盐的原理是：在外加直流电源的作用下，利用阴、阳离子交换膜对水中离子的选择透过性，使一部份水中的离子转移到另一部份水中，从而达到除盐的目的。电渗析除盐以下面两个基本条件为基础：①水中离子是带电的。在直流电场中，阴、阳离子做定向移动，阳离子向负极，阴离子向正极。②离子交换膜有透过性。离子交换摸可分为阳膜和阴膜两种。阳膜允许水中阳离子透过而阻挡阴离子；相反，阴膜允许水中阴离子透过而阻挡阳离子。如将一张阳膜，一张阴膜与另一张阳膜、一张阴膜交替排列，由每张阳膜和阴膜间的隔室内通入要除盐的水流，并在两端设置电极，接上直流电源后，就开始了电渗析过程。电渗析器通电以后，两端的电极表面上发生电极过程。以食盐水溶液为例，反应如下：在阳极H2O→OH-+H+OH--4e→O2↑+2H2O在阴极2Cl--2e→Cl2H2O→OH-+H+2H++2e→H2↑靠近电极的隔室需要通入极水，以不断排除电极过程的反应物质，保证电渗析正常进行。本工艺选用12.5T/H全自动电渗析器二台，装置采用PLC控制电渗析器进水、出水、自动倒极、酸洗等工序。电渗析器失效后，出水电导值升高，达到报警值时，进行酸冼电渗析器.电渗析器采取四级四段组装方式，电渗析脱盐率达85-90%，氯根去除率达80%，硬度(CaCO3)钙镁离子去除率70%，大大减轻了离子交换的负荷，延长了离子交换器的产水周期，从而降低酸碱再生用量成本，降低制水成本。d、阳离子交换...
