第三章 角度测量VIP免费

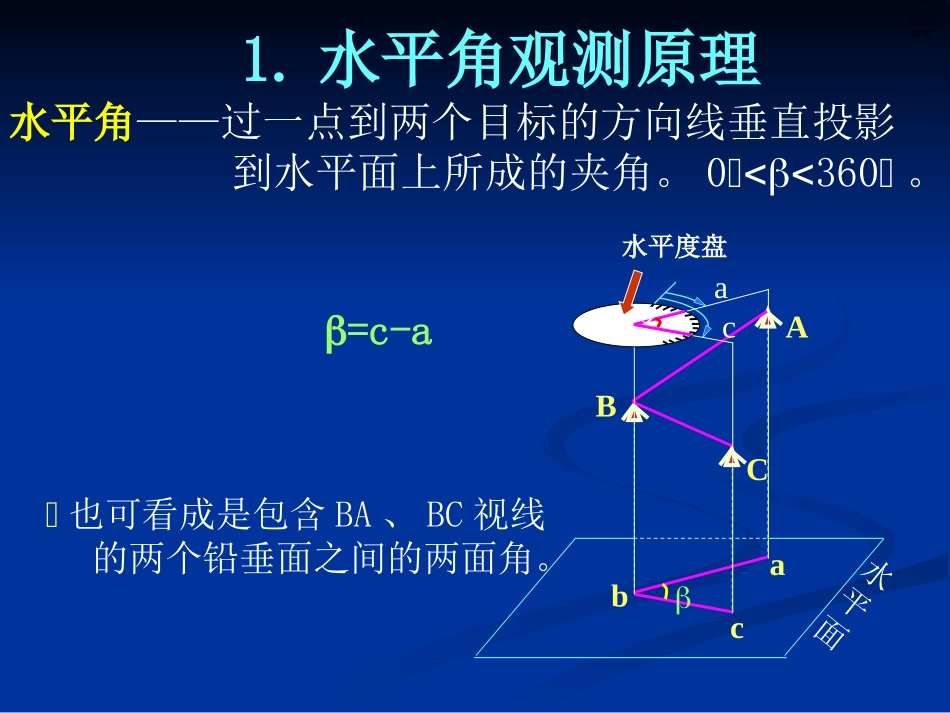

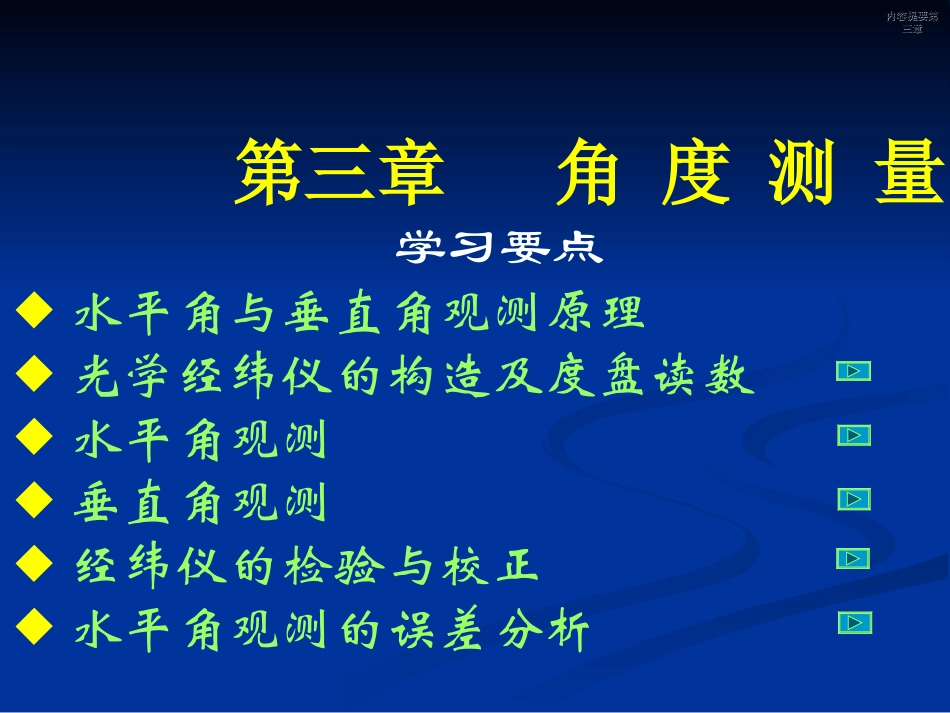

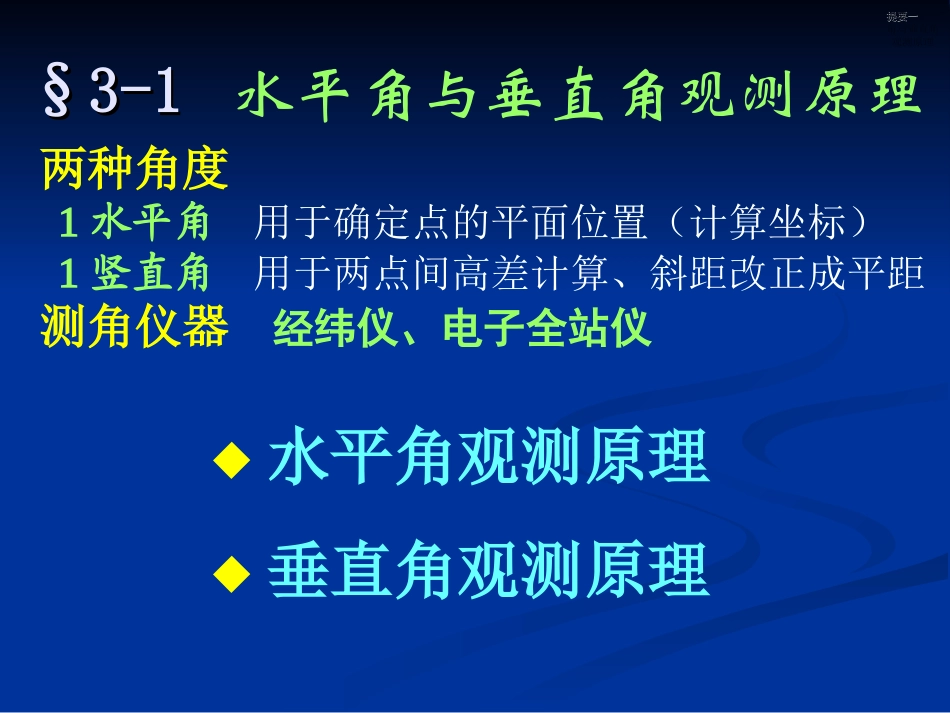

内容提要第内容提要第三章三章第三章角度测量学习要点◆水平角与垂直角观测原理◆光学经纬仪的构造及度盘读数◆水平角观测◆垂直角观测◆经纬仪的检验与校正◆水平角观测的误差分析提要一提要一水平角与垂直角观测原理§3-1§3-1水平角与垂直角观测原理◆水平角观测原理◆垂直角观测原理两种角度水平角用于确定点的平面位置（计算坐标）竖直角用于两点间高差计算、斜距改正成平距测角仪器经纬仪、电子全站仪1.水平角观测原理1.水平角观测原理水平角——过一点到两个目标的方向线垂直投影到水平面上所成的夹角。0360。水平面abcABC也可看成是包含BA、BC视线的两个铅垂面之间的两面角。0ca水平度盘=c-a2.2.垂直角观测原理2.垂直角观测原理天顶铅垂线水平线ACAZCZACB0°90°180°270°垂直角——在同一铅垂面内，瞄准目标的倾斜视线与水平视线的夹角(也叫竖直角)。=090，仰角为正，俯角为负。提要二提要二光学经纬仪的构造及度盘读数●经纬仪的技术参数●DJ6经纬仪的构造●DJ2经纬仪§3-2§3-2光学经纬仪的构造及度盘读数一.经纬仪的技术参数一.经纬仪的技术参数技术项目一测回水平方向中误差望远镜有效孔径不小于望远镜放大倍数不小于水准管分划值水平度盘垂直度盘主要用途经纬仪等级DJ1DJ2DJ6126二等平面控制测量及精密工程测量60mm40mm40mm30倍28倍26倍6/2mm20/2mm30/2mm10/2mm20/2mm30/2mm三、四等平面控制测量及一般工程测量图根控制测量及一般工程测量技术参数表3-1二.DJ6经纬仪的构造二二..DJ6经纬仪的构造基座、照准部、水平度盘、读数装置基座照准部1.1.基座基座1.基座脚螺旋用于整平仪器基座水平度盘照准部2.照准部2.照准部照准部(水平)制动、微动望远镜(竖直)制动、微动圆水准器8/2mm；管水准器30/2mm望远镜：倒像，2630倍，目镜调焦，物镜调焦，粗瞄准器，十字丝读数显微镜竖盘部分光学对点器复测扳手或度盘变换器望远镜十字丝3.水平度盘3.水平度盘水平度盘由光学玻璃制成顺时针0360刻度；仪器整平，水平度盘水平；水平度盘与照准部相互脱离；改变度盘位置，要使用复测扳手或度盘变换手轮。0901802700901802704.J6经纬仪的读数装置4.J6经纬仪的读数装置图3-5J6经纬仪度盘读数光路水平度盘垂直度盘读数光路J6光学经纬仪读数J6光学经纬仪读数两种读数测微装置：分微尺测微和平行玻璃板测微度盘上1度分划的间隔经放大后，与分微尺全长相等。分微尺全长分60格，因此其最小格值为1=60。读数时，秒数必须估读。估读至0.1格，因此，估读的秒数都应是6的倍数。水平度盘读数：730424a).分微尺测微——利用度盘刻度线，在分微尺上读数。0173b).平行玻璃板测微b).平行玻璃板测微——利用测微手轮，用指标线读数平行玻璃板与分微尺由测微手轮控制。转动测微手轮，使度盘像移动，则移动量可在分微尺上读出。平行玻璃板最大调节范围为30分，分微尺全长刻度也等于30分。操作时，调节测微手轮，使度盘某度(或某30分)的刻度线居中于双线读数指标，双指标线所夹刻度的度数(或30分)加上分微尺读数，即为该方向的读数。图3-8平行玻璃板测微器水平度盘读数：921728DJ2光学经纬仪的读数主要特点（1）采用度盘对径重合读数法，以消除度盘偏心误差影响。（2）通过转动测微手轮，操纵测微装置，使度盘上相差180度的刻度线一一对应重合，而对应刻度线相对移动过的量，可在分微尺上读取。（3）水平度盘读数和竖直度盘读数由换像手轮控制，分别单独显示。DJ2光学经纬仪的读数水平度盘读数：425202.0图3-11水平度盘读数：1740202.0水平角观测§3-3§3-3水平角观测一.经纬仪的操作步骤对中——整平——瞄准——读数掌握对中、整平的目的、方法与要求。瞄准方法：用竖丝对准竖立于测点的标志中心。操作：粗瞄，制动，然后用微动螺旋完成精确瞄准。二.水平角观测掌握测回法观测水平角的仪器操作方法、观测程序和记录。了解“方向观测法”的使用场合、作业程序与记录。对中BCA对中——将仪器中心安置在过测站点的铅垂线上。对中误...
