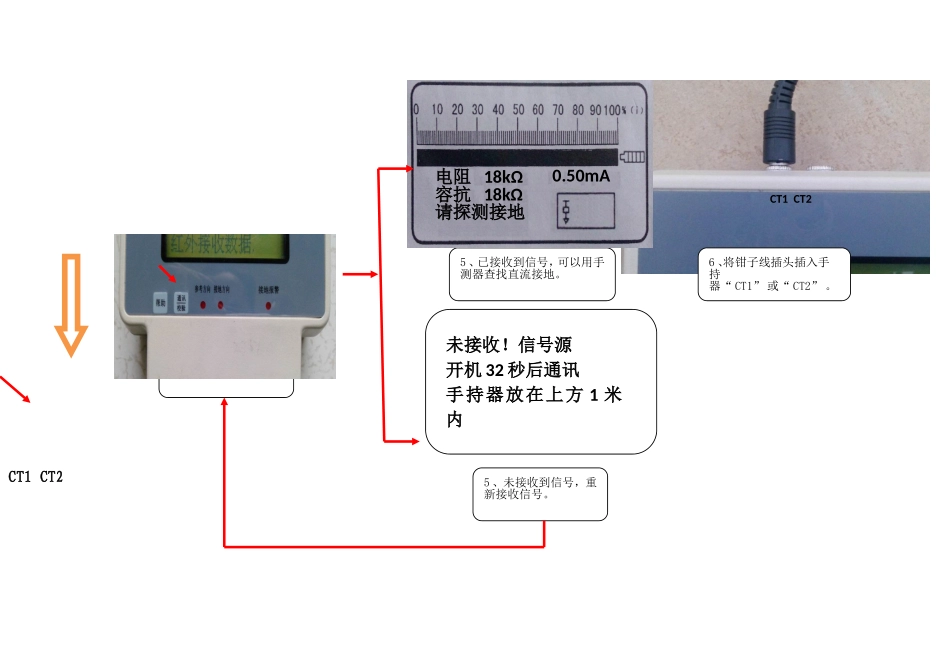

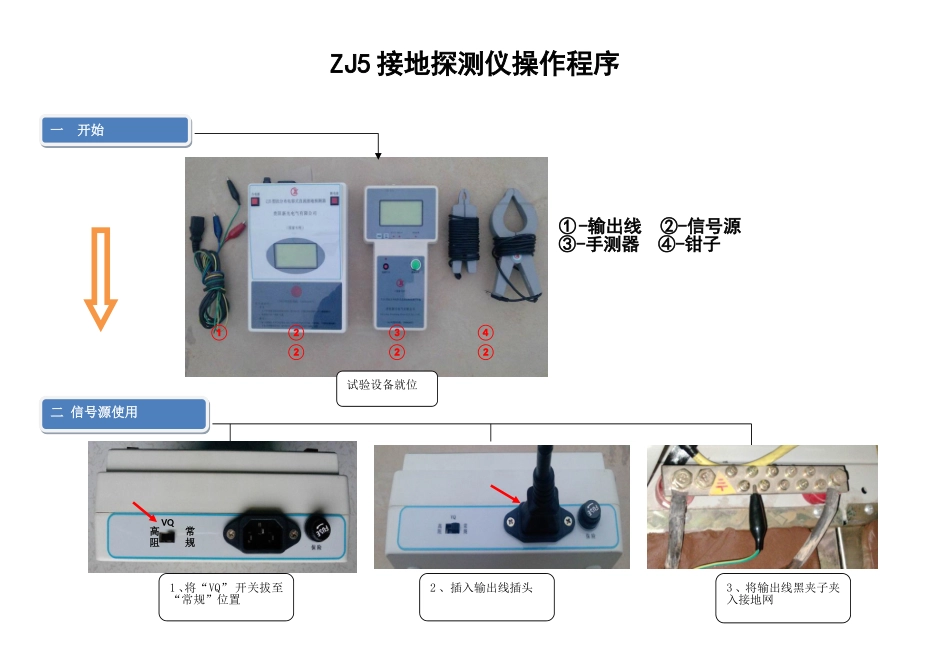

ZJ5接地探测仪操作程序一开始一开始二信号源使用二信号源使用1、将“VQ”开关拔至“常规”位置2、插入输出线插头3、将输出线黑夹子夹入接地网①-输出线②-信号源③-手测器④-钳子②②③②④②①VQ高阻常规试验设备就位三手持器使用三手持器使用4、将输出线红夹子夹正母线，蓝夹子夹负母线5、用手按一下“合电源”按钮6、手测器显示帮助键：操作提示通讯键：接收数据探测按钮：查接地不按键：自动帮助1、按一下“电源开关”按钮2、手测器显示屏显示3、将手测器放在信号源装置上方1米内第1步防止直流短路！4、按一下手测器“通讯/校验”按钮CT1CT2CT1CT26、将钳子线插头插入手持器“CT1”或“CT2”。5、已接收到信号，可以用手测器查找直流接地。电阻18kΩ容抗18kΩ请探测接地0.50mA5、未接收到信号，重新接收信号。未接收！信号源开机32秒后通讯手持器放在上方1米内四查找接地点四查找接地点电阻600kΩ0.01mA容抗999kΩ绝缘：很好1、将钳子套住可能接地的电缆线。2、将手测器放置地下，并按下“探测按钮”不放。3、无接地时显示。当电阻大于500kΩ，电流小于0.1mA时,绝缘显示很好，不显示方向，重新选择可能接地的电缆。4、当电流棒波形是周期性均匀摆动，说明有接地情况。方框内显示方向，如果显示“正”，沿钳子指示方向查找；如果显示“反”，沿钳子指示方向相反的方向查找。电阻20kΩ0.43mA容抗999kΩ绝缘：接地反5、用大钳子套住整束电缆查找，用小钳子套住单根电缆线查找，直到找到接地点。第1、5步防止人体误碰带电部分！五结束工作五结束工作1、手测器关机。按一下“电源开关”，确认手测器显示屏无显示。2、信号源关机。按一下“断电源”按钮，确认信号源显示屏无显示。3、拆出输出线及插头、拔出钳子插头，整理测试设备，清理工作现场。
