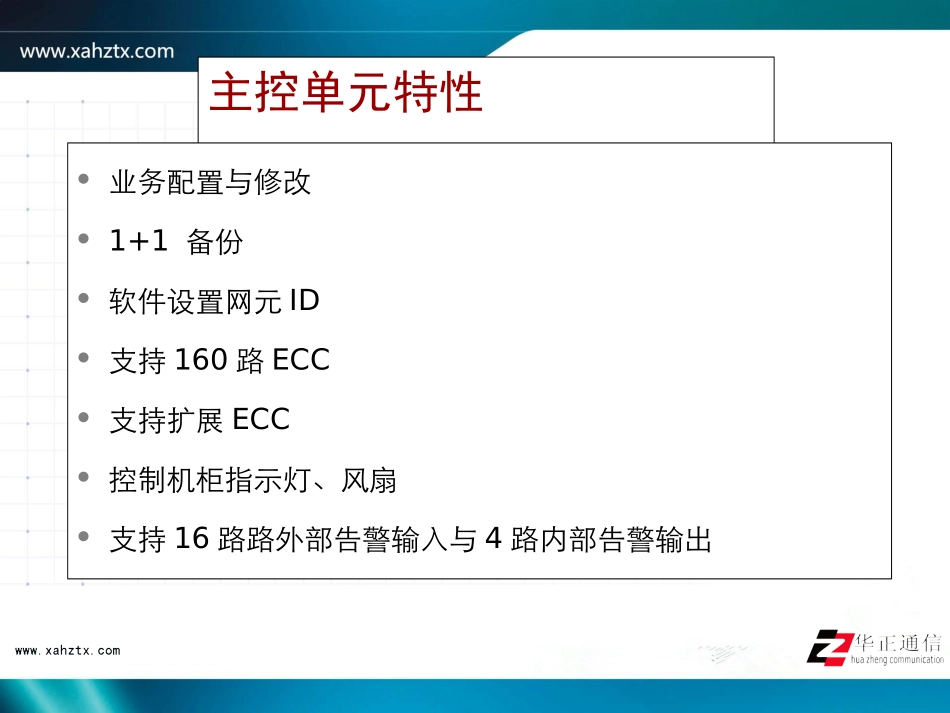

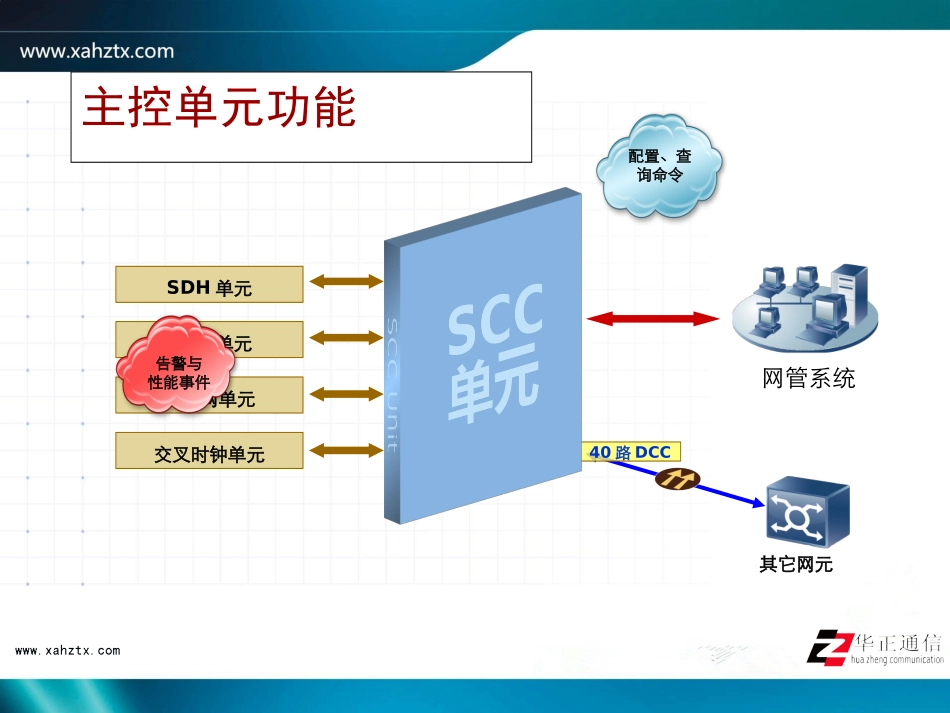

www.huawei.comOptiXOSN7500主控与辅助单元SDH单元以太网单元PDH单元交叉时钟单元主控单元功能其它网元40路DCC告警与性能事件配置、查询命令网管系统主控单元特性业务配置与修改1+1备份软件设置网元ID支持160路ECC支持扩展ECC控制机柜指示灯、风扇支持16路路外部告警输入与4路内部告警输出主控单元－扩展ECC环A网管系统<50米ETH端口ETH端口环BMDB下发配置下发配置FDB0FDB1手工保存或每30分钟自动保存主控单元－数据库DRDB网元进入运行态，向单板下发配置数据成功校验网元进入安装状态失败DRDB自动保存校验通过的配置数据，掉电数据丢失。FDB0、FDB1手工或周期性自动保存数据，掉电不丢失。MDB位于动态RAM中，自动保存当前数据掉电数据丢失。GSCCGSCCSTATACTPROGSRVPWRAPWRBPWRCALMCRESETALMCUT主控单元指示灯颜色状态描述PWRAA路-48V电源正常A路-48V电源故障（丢失或失效）PWRBB路-48V电源正常B路-48V电源故障（丢失或失效）PWRC系统+3.3V备份电源正常系统+3.3V备份电源丢失ALMC当前处在告警长期切除状态有紧急告警立刻用声音提示告警声音切除按钮（短按与长按）告警声音切除按钮（短按与长按）复位按钮复位按钮主控单元常见告警告警级别颜色告警名称告警含义与原因紧急告警NESTATE_INSTALL网元处于安装状态主要告警MSSW_DIFFERENT主备SCC软件不一致WRG_BD_TYPE逻辑安装单板与实际单板类型不一致NESF_LOST主机软件丢失POWER_ABNORMAL电源失效，可能是SCC或者AUX的3.3V电源失效,或者3.3V备份电源模块失效,–或者两路48V电源POWER_FAILSCC电池电压太低辅助单元序号单板描述单板名称可用槽位1辅助接口单元AUX342公务单元EOW232电源接口单元PIU32，333后置放大单元BA21～8、11～18、26～314前置放大单元BPA5盒式放大器COA外置6色散补偿单元DCU1～8、11～18、26～317风扇单元FANA无辅助接口单元－AUX功能提供各种辅助接口提供板级+3.3V电源的1：N集中备份功能辅助接口单元－AUX75Ω时钟输入口75Ω时钟输出口120Ω时钟接口机柜告警指示输出口机柜告警指示输入口告警级联1-4路开关量告警输出口1-4路开关量告警输入口5-8路开关量告警输入口9-12路开关量告警输入口13-16路开关量告警输入口CLKI3CLKO3CLK4REVF&fF1ALMI1ALMI2ALMI3ALMI4LAMP1LAMP2ALMO1ALMO2AUXAUXF&fF1预留西安华正通信技术有限公司
