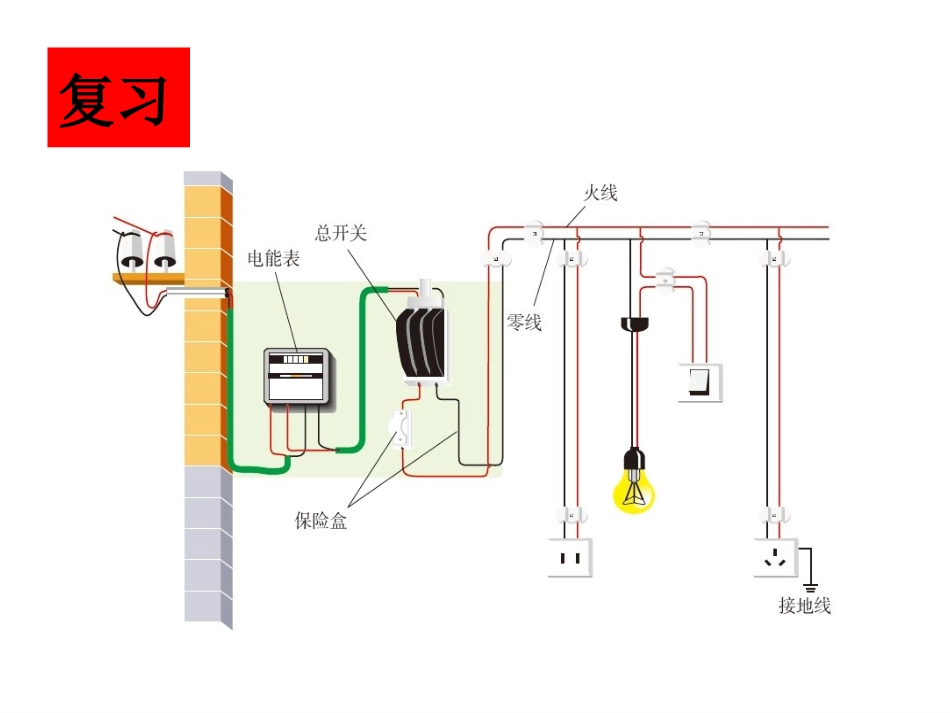

第十九章第２节家庭电路中电流过大的原因复习想想议议•我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。一、家用电器总功率对家庭电路的影响1．家庭电路中的总功率：P=P1+P2+…+Pn2.用电器的总功率过大是家庭电路中电流过大的原因之一。根据P=UI，可以得到家庭电路中的压是一定的，U=220V，所以用电器总电功率P越大，电路中的电流I就越大。3．用电器的总功率过大的危害根据焦耳定律可知，电流过大，产生的热量容易引发火灾。练一练•1．小明观察到自家电能表上标有“220V10A”字样，请你帮他分析一下：•（1）该电能表允许安装用电器的最大功率应是多少？•（2）他家已经安装了500W洗衣机、200W电视机、100W电冰箱各1台，以及19W节能灯6只，他还能再安装一台功率为1200W的空调吗？练一练•2．炎炎夏日即将来临，明明家新购置了一台•1kW的空调。已知他家原有用电器的总功率是•1020W，电能表上标有“220V10A”的字样。请•你通过计算说明：•（1）使用这台空调时，通过它的电流是多少？•（2）从安全用电的角度考虑，明明家的电路•是否允许安装这样一台空调？练一练解（1）空调接入家庭电路使用，电压为220V。I1==≈4.55AP1U103W220V（2）多种解题方法：①计算同时使用所有用电器时的总电流是否超过10A。②计算用电器的总功率是否超过电能表允许使用的最大功率I2==≈4.64AP2U1020W220VP=P1+P2=1000W+1020W=2020WP0=UI0=220V×10A=2200W>2020WI=I1+I2=4.55A+4.64A=9.19A<10A二、短路对家庭电路的影响二、短路对家庭电路的影响想想议议有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？短路是家庭电路中电流过大的另一个原因。二、短路对家庭电路的影响二、短路对家庭电路的影响你知道形成家庭电路中短路的原因是什么吗？由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。家庭电路中短路很容易造成火灾。二、短路对家庭电路的影响二、短路对家庭电路的影响为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。各种保险丝三、保险丝的作用三、保险丝的作用2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。注意：不能用铁丝或铜丝作保险丝。注意：不能用铁丝或铜丝作保险丝。3．保险丝应串联在电路中三、保险丝的作用三、保险丝的作用4．新型保险装置：空气开关空气开关住宅配电箱课堂小结家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功率过大。保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。
