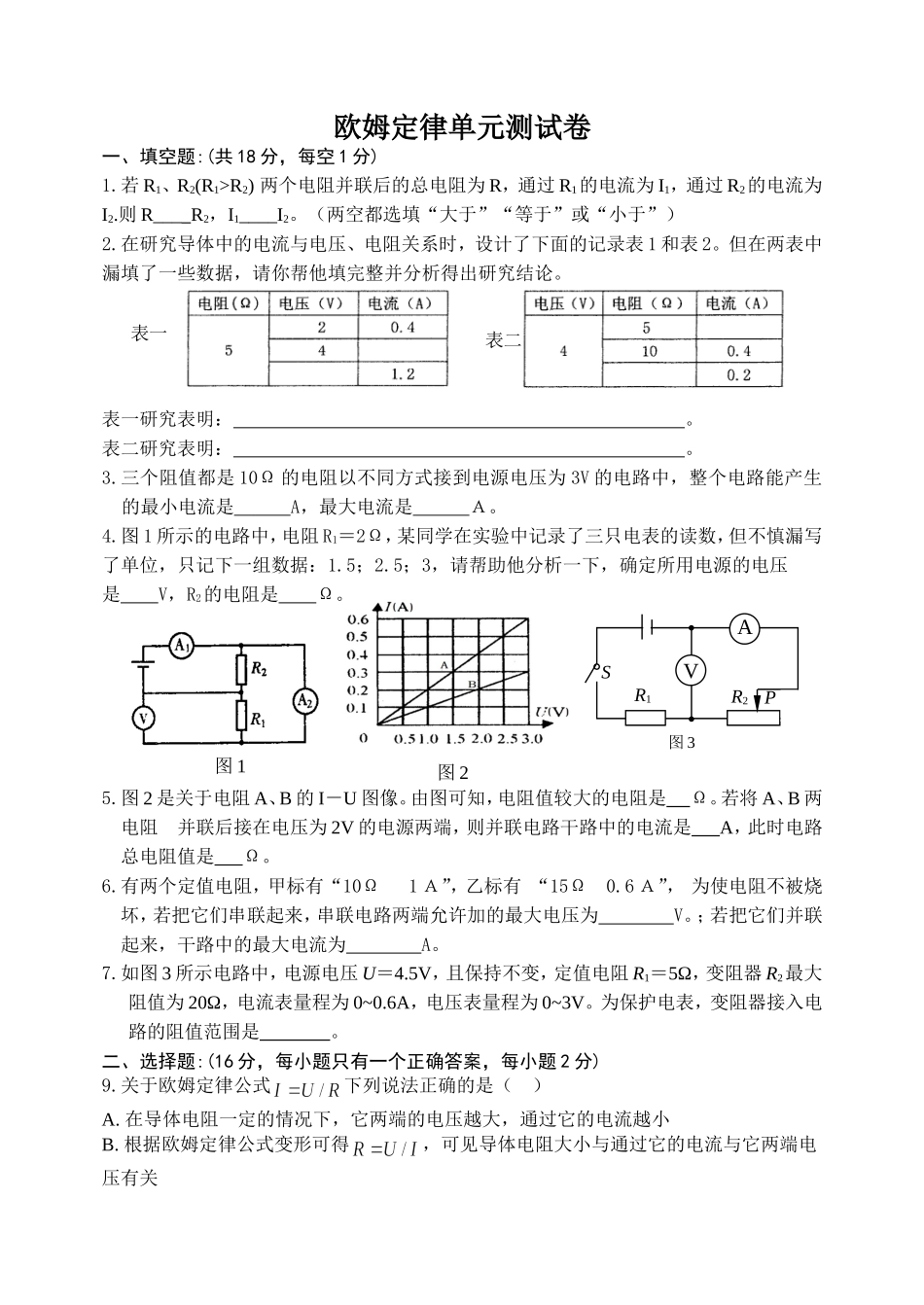

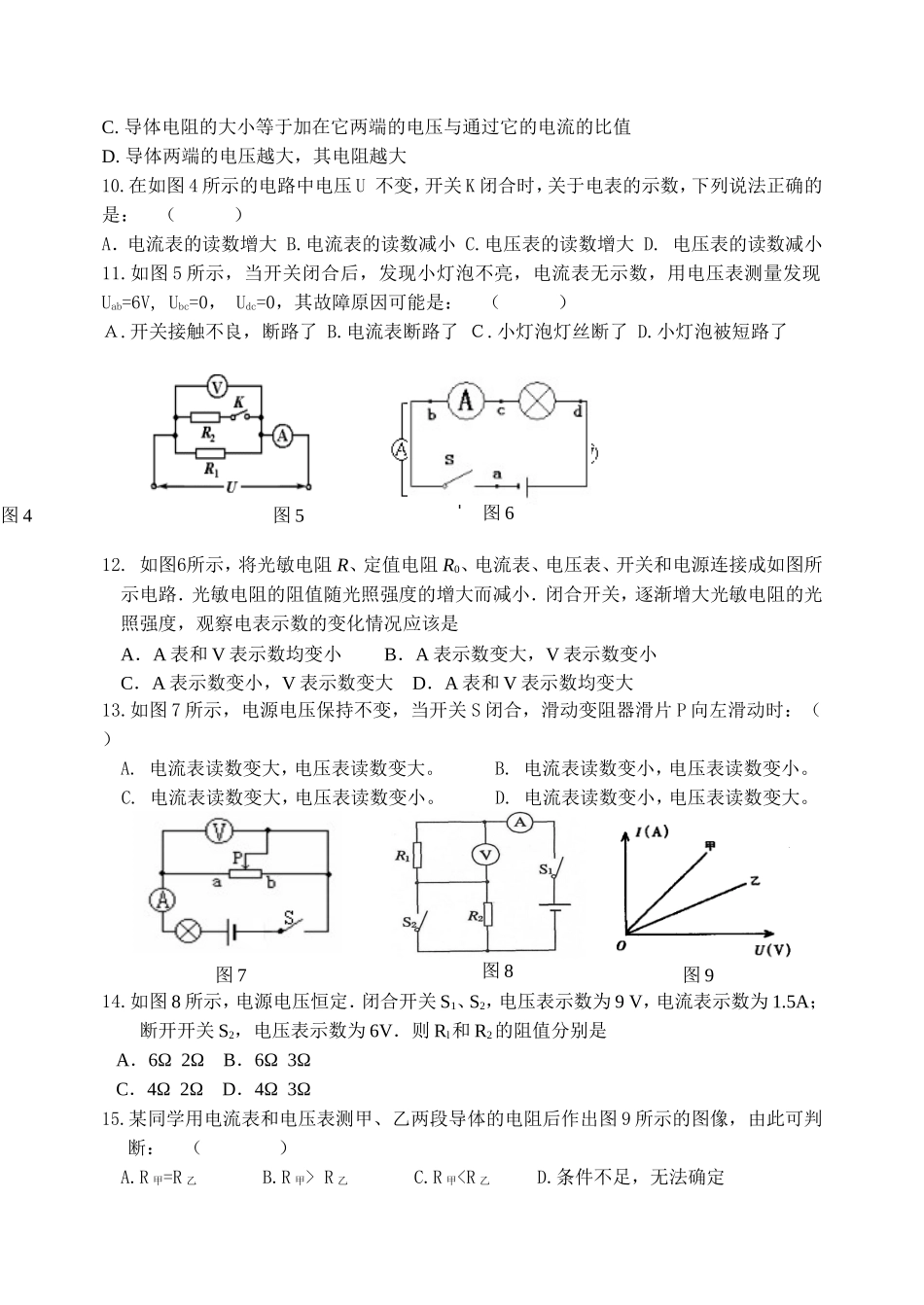

表二图1欧姆定律单元测试卷一、填空题:(共18分，每空1分)1.若R1、R2(R1>R2)两个电阻并联后的总电阻为R，通过R1的电流为I1，通过R2的电流为I2.则R___R2，I1____I2。（两空都选填“大于”“等于”或“小于”）2.在研究导体中的电流与电压、电阻关系时，设计了下面的记录表1和表2。但在两表中漏填了一些数据，请你帮他填完整并分析得出研究结论。表一研究表明：。表二研究表明：。3.三个阻值都是10Ω的电阻以不同方式接到电源电压为3V的电路中，整个电路能产生的最小电流是A，最大电流是Ａ。4.图1所示的电路中，电阻R1＝2Ω，某同学在实验中记录了三只电表的读数，但不慎漏写了单位，只记下一组数据：1.5；2.5；3，请帮助他分析一下，确定所用电源的电压是V，R2的电阻是Ω。5.图2是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω。6.有两个定值电阻，甲标有“10Ω1Ａ”，乙标有“15Ω0.6Ａ”，为使电阻不被烧坏，若把它们串联起来，串联电路两端允许加的最大电压为V。；若把它们并联起来，干路中的最大电流为A。7.如图3所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是。二、选择题:(16分，每小题只有一个正确答案，每小题2分)9.关于欧姆定律公式下列说法正确的是（）A.在导体电阻一定的情况下，它两端的电压越大，通过它的电流越小B.根据欧姆定律公式变形可得，可见导体电阻大小与通过它的电流与它两端电压有关表一图2图3AVR1R2PS图9图8图6C.导体电阻的大小等于加在它两端的电压与通过它的电流的比值D.导体两端的电压越大，其电阻越大10.在如图4所示的电路中电压U不变，开关K闭合时，关于电表的示数，下列说法正确的是：（）A．电流表的读数增大B.电流表的读数减小C.电压表的读数增大D.电压表的读数减小11.如图5所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=6V,Ubc=0，Udc=0，其故障原因可能是：（）Ａ.开关接触不良，断路了B.电流表断路了Ｃ.小灯泡灯丝断了D.小灯泡被短路了12.如图6所示，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大13.如图7所示，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向左滑动时：（）A.电流表读数变大，电压表读数变大。B.电流表读数变小，电压表读数变小。C.电流表读数变大，电压表读数变小。D.电流表读数变小，电压表读数变大。14.如图8所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则Rl和R2的阻值分别是A．6Ω2ΩB．6Ω3ΩC．4Ω2ΩD．4Ω3Ω15.某同学用电流表和电压表测甲、乙两段导体的电阻后作出图9所示的图像，由此可判断：（）A.R甲=R乙B.R甲>R乙C.R甲
