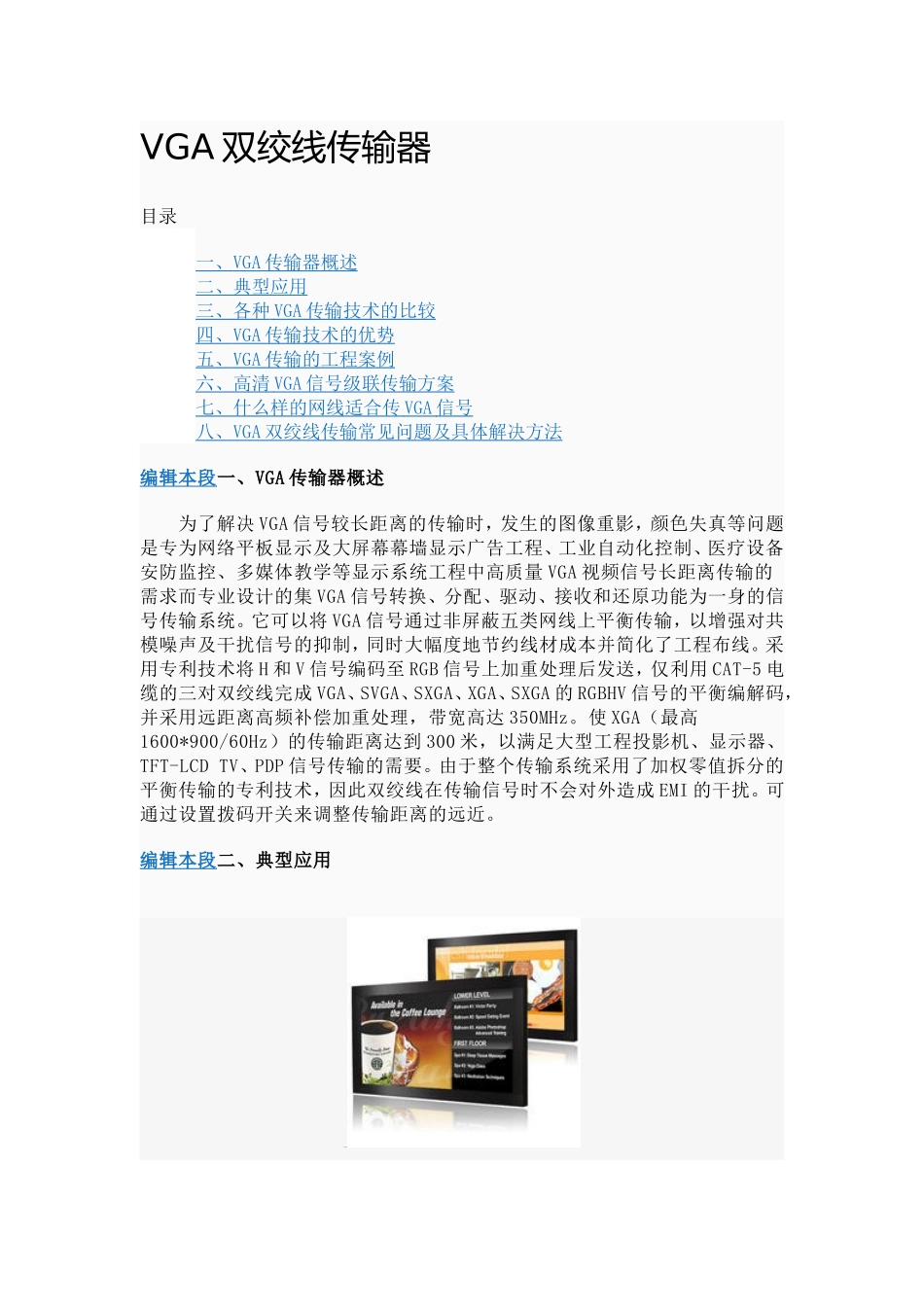

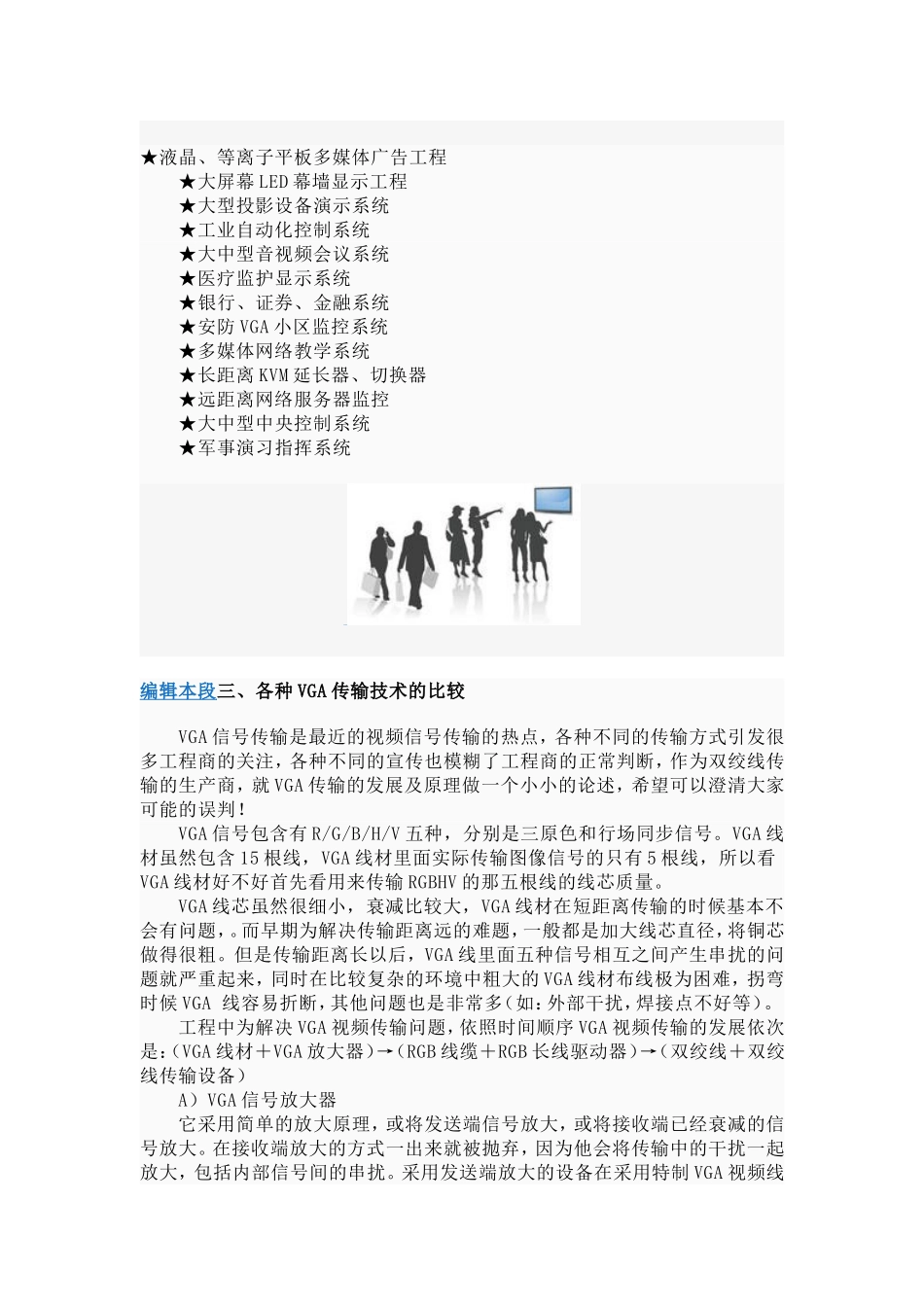

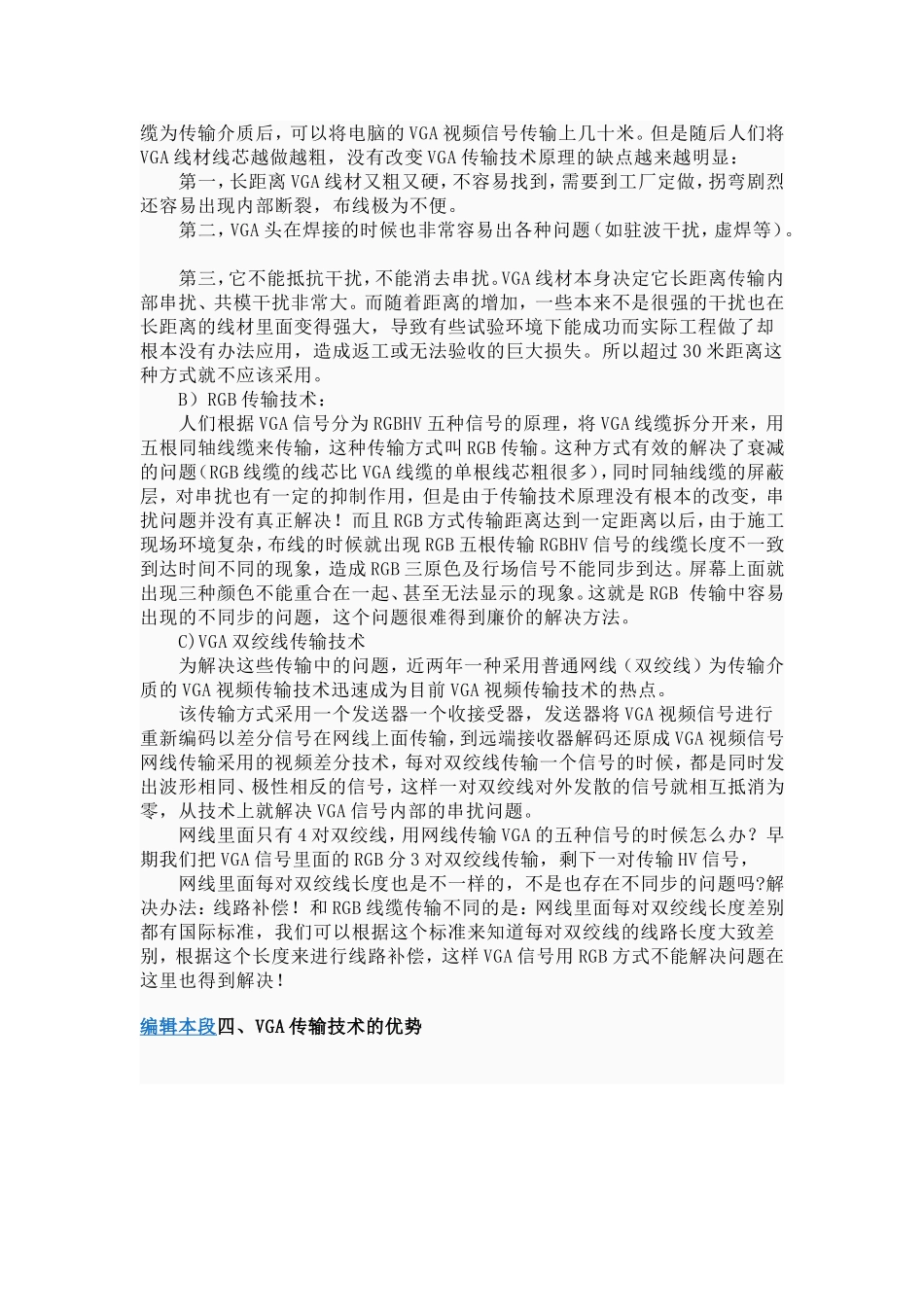

VGA双绞线传输器目录一、VGA传输器概述二、典型应用三、各种VGA传输技术的比较四、VGA传输技术的优势五、VGA传输的工程案例六、高清VGA信号级联传输方案七、什么样的网线适合传VGA信号八、VGA双绞线传输常见问题及具体解决方法编辑本段一、VGA传输器概述为了解决VGA信号较长距离的传输时，发生的图像重影，颜色失真等问题是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备安防监控、多媒体教学等显示系统工程中高质量VGA视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。采用专利技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并采用远距离高频补偿加重处理，带宽高达350MHz。使XGA（最高1600*900/60Hz）的传输距离达到300米，以满足大型工程投影机、显示器、TFT-LCDTV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因此双绞线在传输信号时不会对外造成EMI的干扰。可通过设置拨码开关来调整传输距离的远近。编辑本段二、典型应用★液晶、等离子平板多媒体广告工程★大屏幕LED幕墙显示工程★大型投影设备演示系统★工业自动化控制系统★大中型音视频会议系统★医疗监护显示系统★银行、证券、金融系统★安防VGA小区监控系统★多媒体网络教学系统★长距离KVM延长器、切换器★远距离网络服务器监控★大中型中央控制系统★军事演习指挥系统编辑本段三、各种VGA传输技术的比较VGA信号传输是最近的视频信号传输的热点，各种不同的传输方式引发很多工程商的关注，各种不同的宣传也模糊了工程商的正常判断，作为双绞线传输的生产商，就VGA传输的发展及原理做一个小小的论述，希望可以澄清大家可能的误判！VGA信号包含有R/G/B/H/V五种，分别是三原色和行场同步信号。VGA线材虽然包含15根线，VGA线材里面实际传输图像信号的只有5根线，所以看VGA线材好不好首先看用来传输RGBHV的那五根线的线芯质量。VGA线芯虽然很细小，衰减比较大，VGA线材在短距离传输的时候基本不会有问题，。而早期为解决传输距离远的难题，一般都是加大线芯直径，将铜芯做得很粗。但是传输距离长以后，VGA线里面五种信号相互之间产生串扰的问题就严重起来，同时在比较复杂的环境中粗大的VGA线材布线极为困难，拐弯时候VGA线容易折断，其他问题也是非常多（如：外部干扰，焊接点不好等）。工程中为解决VGA视频传输问题，依照时间顺序VGA视频传输的发展依次是：（VGA线材＋VGA放大器）→（RGB线缆＋RGB长线驱动器）→（双绞线＋双绞线传输设备）A）VGA信号放大器它采用简单的放大原理，或将发送端信号放大，或将接收端已经衰减的信号放大。在接收端放大的方式一出来就被抛弃，因为他会将传输中的干扰一起放大，包括内部信号间的串扰。采用发送端放大的设备在采用特制VGA视频线缆为传输介质后，可以将电脑的VGA视频信号传输上几十米。但是随后人们将VGA线材线芯越做越粗，没有改变VGA传输技术原理的缺点越来越明显：第一，长距离VGA线材又粗又硬，不容易找到，需要到工厂定做，拐弯剧烈还容易出现内部断裂，布线极为不便。第二，VGA头在焊接的时候也非常容易出各种问题（如驻波干扰，虚焊等）。第三，它不能抵抗干扰，不能消去串扰。VGA线材本身决定它长距离传输内部串扰、共模干扰非常大。而随着距离的增加，一些本来不是很强的干扰也在长距离的线材里面变得强大，导致有些试验环境下能成功而实际工程做了却根本没有办法应用，造成返工或无法验收的巨大损失。所以超过30米距离这种方式就不应该采用。B）RGB传输技术：人们根据VGA信号分为RGBHV五种信号的原理，将VGA线缆拆分开来，用五根同轴线缆来传输，这种传输方式叫RGB传输。这种方式有效的解决了衰减的问题（RGB线缆的线芯比VGA线缆的单根线芯粗很多），同时同轴线缆的屏蔽层，对串扰也有一定的抑制作用，但是由于传输技术原理没有根...
