考虑电流表、电压表内阻的试题VIP免费

考虑电流表、电压表内阻的试题_第1页
1/1

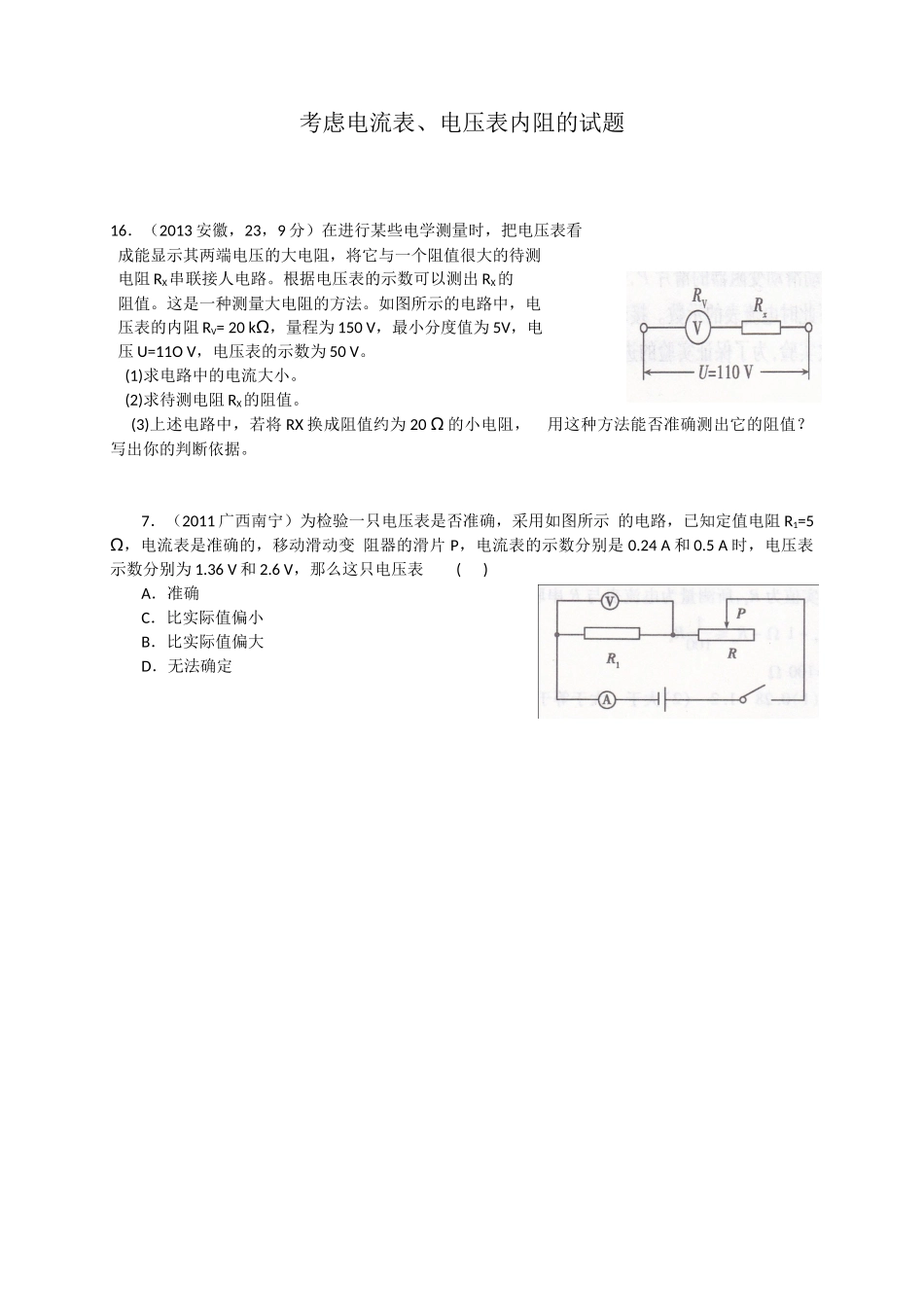

考虑电流表、电压表内阻的试题16.(2013安徽,23,9分)在进行某些电学测量时,把电压表看成能显示其两端电压的大电阻,将它与一个阻值很大的待测电阻RX串联接人电路。根据电压表的示数可以测出RX的阻值。这是一种测量大电阻的方法。如图所示的电路中,电压表的内阻RV=20kΩ,量程为150V,最小分度值为5V,电压U=11OV,电压表的示数为50V。(1)求电路中的电流大小。(2)求待测电阻RX的阻值。(3)上述电路中,若将RX换成阻值约为20Ω的小电阻,用这种方法能否准确测出它的阻值?写出你的判断依据。7.(2011广西南宁)为检验一只电压表是否准确,采用如图所示的电路,已知定值电阻R1=5Ω,电流表是准确的,移动滑动变阻器的滑片P,电流表的示数分别是0.24A和0.5A时,电压表示数分别为1.36V和2.6V,那么这只电压表()A.准确C.比实际值偏小B.比实际值偏大D.无法确定
