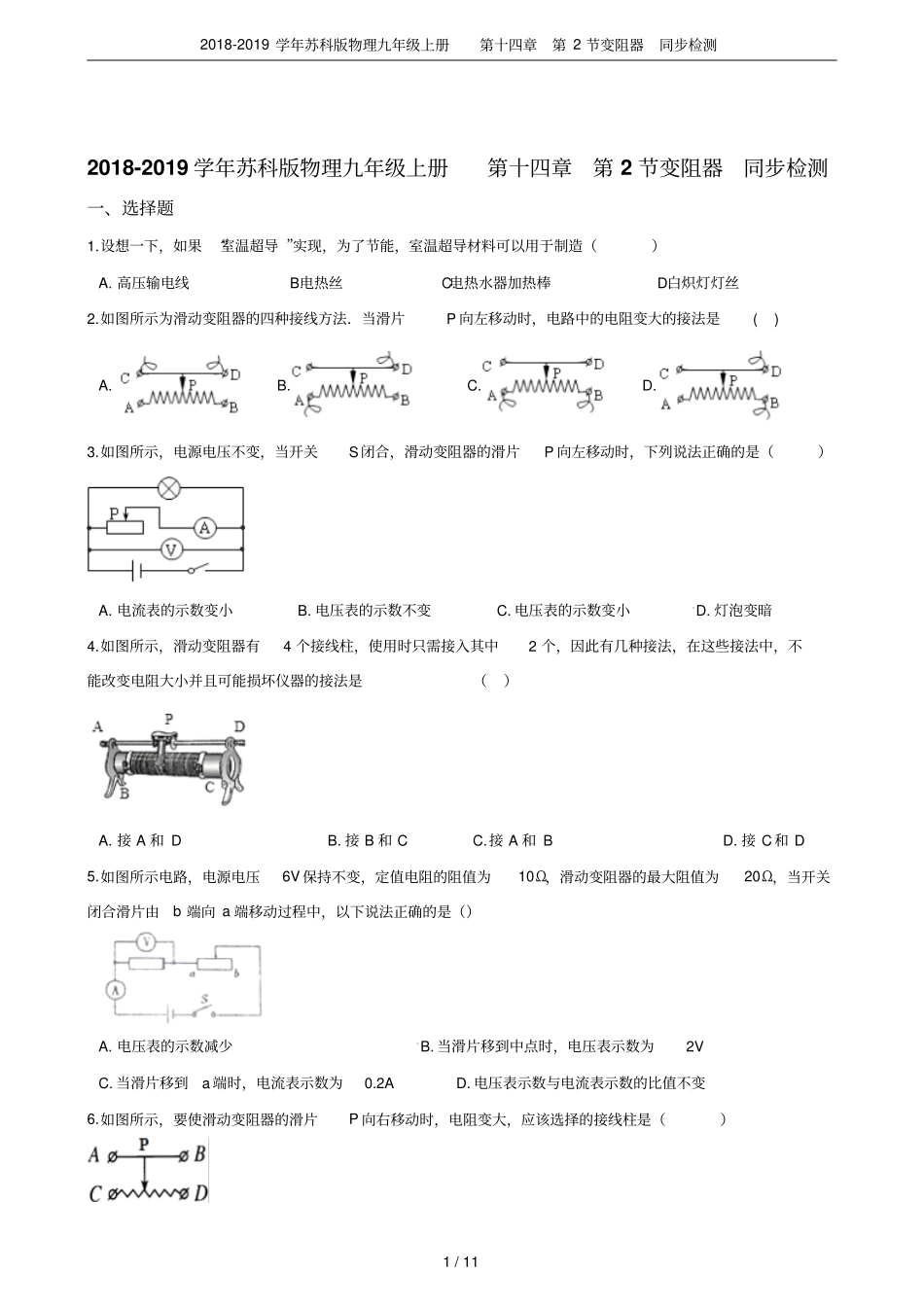

2018-2019学年苏科版物理九年级上册第十四章第2节变阻器同步检测1/112018-2019学年苏科版物理九年级上册第十四章第2节变阻器同步检测一、选择题1.设想一下，如果“室温超导”实现，为了节能，室温超导材料可以用于制造（）A.高压输电线B.电热丝C.电热水器加热棒D.白炽灯灯丝2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是()A.B.C.D.3.如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A.电流表的示数变小B.电压表的示数不变C.电压表的示数变小D.灯泡变暗4.如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（）A.接A和DB.接B和CC.接A和BD.接C和D5.如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合滑片由b端向a端移动过程中，以下说法正确的是（）A.电压表的示数减少B.当滑片移到中点时，电压表示数为2VC.当滑片移到a端时，电流表示数为0.2AD.电压表示数与电流表示数的比值不变6.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应该选择的接线柱是（）2018-2019学年苏科版物理九年级上册第十四章第2节变阻器同步检测2/11A.B，DB.A，BC.C，DD.A，C7.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。甲、乙导线粗细相同，甲比乙短；乙、丙两导线长短一样，乙比丙粗；丙、丁长短粗细相同；则四根导线按其电阻大小排列是()A.R甲＞R乙＞R丙＞R丁B.R丁＞R丙＞R乙＞R甲C.R丙＞R乙＞R甲＞R丁D.R乙＞R丁＞R甲＞R丙8.如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A.金属丝的总阻值太小B.灯泡被短路C.灯泡灯丝的阻值太小D.电源被断路9.如图所示，电阻箱的示数为（）Ω．A.9182B.2189C.2819D.829110.在如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）A.B.C.D.11.某些物质在温度很低时，电阻就变成了零，这就是超导现象，超导材料比较适合（）A.输电的导线B.做白炽灯的灯丝C.用做保险丝D.电饭锅的发热盘二、填空题2018-2019学年苏科版物理九年级上册第十四章第2节变阻器同步检测3/1112.滑动变阻器是通过改变电阻丝接入电路的________来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10Ω2A”的滑动变阻器，它的阻值变化范围是________Ω。13.下图所示的电阻箱的示数为________．14.如图所示，某宾馆房间内的电器控制面板上有两个开关．其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大________的；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件相当于________．15.如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片.将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱________（选填“a、b”、“b、c”或“a、c”）和灯泡________联后接入电路中.16.通过改变电阻来控制电流的装置，叫做变阻器．实验室中常用的是________，符号是________．不同导体连入电路中，对电流的阻碍作用不同．电阻用来表示导体对电流的阻碍作用的大小．17.如图所示，电阻箱两接线柱间的电阻值为________Ω．2018-2019学年苏科版物理九年级上册第十四章第2节变阻器同步检测4/1118.从发电站到用电地区，通常都有一段相当长的距离．要实现远距离的电能输送，在目前的技术水平下一般采用________（填“高”或“低”）电压输电．________材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能，并能大大减小________损耗．19.电位器实质上是一个________，它是靠________来改变连入电路的电阻的，它在电路图中的符号是________．三、综合题20.在“学习使用滑动变阻器”的实验中（1）连接实物时，开关闭合之前应当将滑片P应移至________位置.（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而...
