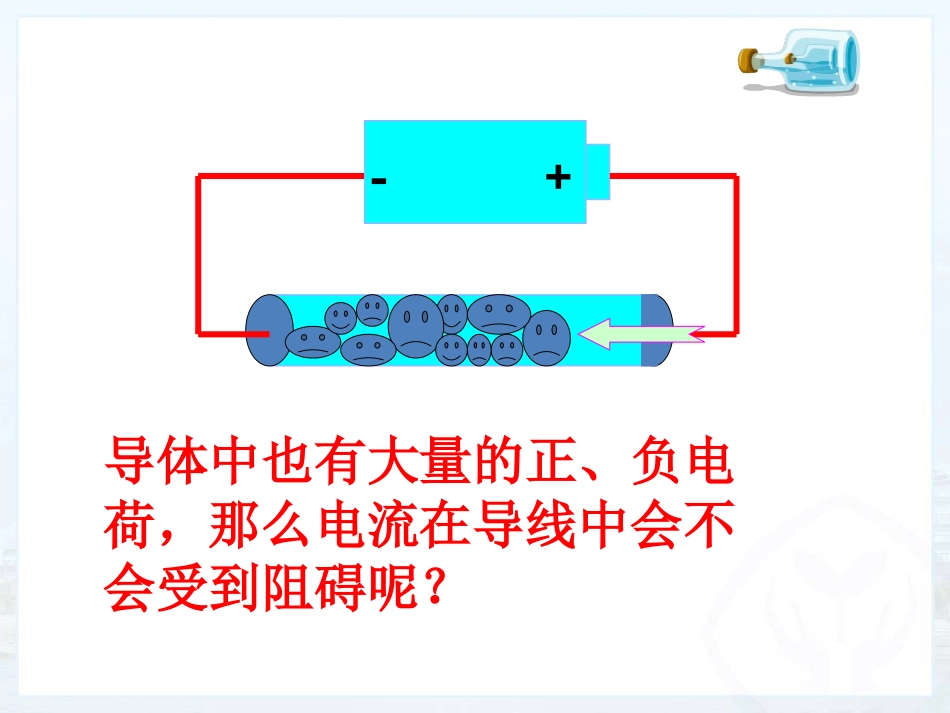

第一节电阻第十五章探究电路大街上车太多就会发生堵塞导体中也有大量的正、负电荷，那么电流在导线中会不会受到阻碍呢？-+导线多是用铜和铝做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？演示1把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。接不同的导体，小灯泡的亮度发生了变化。接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。ABA实验电路实验现象把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。演示2导体虽然容易导电，但对电流也有一定的阻碍作用。在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？实验现象问题1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。2．单位：欧姆（ohm），简称欧，符号Ω。3．电阻的单位还有：兆欧（MΩ）千欧（kΩ）换算关系是：1kΩ=1000Ω=103Ω1MΩ=1000000Ω=106Ω一、电阻一、电阻1.常见的电阻值小资料小资料人的双手间（干燥）1000~5000Ω人的双手间（潮湿）200~800Ω照明灯泡（工作时）100~2000Ω实验用小灯泡5~50Ω实验室用的导线（每根）0.01~0.1Ω解释电流表和电压表的实质。4．电阻器在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号表示。猜一猜猜一猜导体的长度导体的长度导体的粗细导体的粗细导体的材料导体的材料温度温度人走路情景人走路情景电荷运动电荷运动街道的长度街道的长度街道的宽度街道的宽度不同的街道不同的街道天气天气二、探究影响电阻大小的因素二、探究影响电阻大小的因素问题：导体的电阻与什么因素有关呢？比一比比一比假设或猜想：电阻2、导体的长度1、导体的材料3、导体的横截面积（粗细）方法：有多个变量，应该采用___________。控制变量法4、导体的温度设计实验：控制其中的三个量相同，改变另一个量来探究。电阻的大小与材料有什么关系？一）、探究电阻大小与材料的关系：一）、探究电阻大小与材料的关系：问题1：实验方案把长度、横截面积、导体温度相同的不同材料导体接入电路图，观察电流表的示数。实验1：电阻是否与导体的材料有关材料长度（m）横截面积（mm2）电流（A）对电流的阻碍作用电阻锰铜丝0.5S镍铬合金1S导体的电阻与材料有关。长度、横截面积相同不同导体，电阻不同。实验1的结论：LL2.4A1.3A小大大小电阻的大小与长度有什么关系？二）、探究电阻大小与长度的关系：二）、探究电阻大小与长度的关系：问题2：实验方案把材料、横截面积、导体温度相同的长度不同导体接入电路图，观察电流表的示数。实验2：电阻是否与导体的长度有关材料长度（m）横截面积（mm2）电流（A）对电流的阻碍作用电阻镍铬合金0.5S镍铬合金1S导体的电阻与长度有关。材料、横截面积相同，导体越长，电阻越大。实验1的结论：1A0.5A小大大小电阻的大小与横截面积有什么关系？三）、探究电阻大小与横截面积的关系：三）、探究电阻大小与横截面积的关系：问题3：实验方案把材料、长度、导体温度相同的横截面积不同导体接入电路图，观察电流表的示数。实验3：电阻与导体横截面积是否有关材料长度（m）横截面积（mm2）电流（A）对电流的阻碍作用电阻镍铬合金1S镍铬合金12S导体的电阻与横截面积有关；材料、长度相同，导体的横截面积越大，电阻越小。实验3的结论：0.6A1.2A大小小大实验4：电阻还与温度的关系：灯丝A加热案例分析对大多数导体来说，温度越高，电阻越大.但也有少数导体，电阻随温度的升高而减小．实验结论实验结论•在长度、横截...
