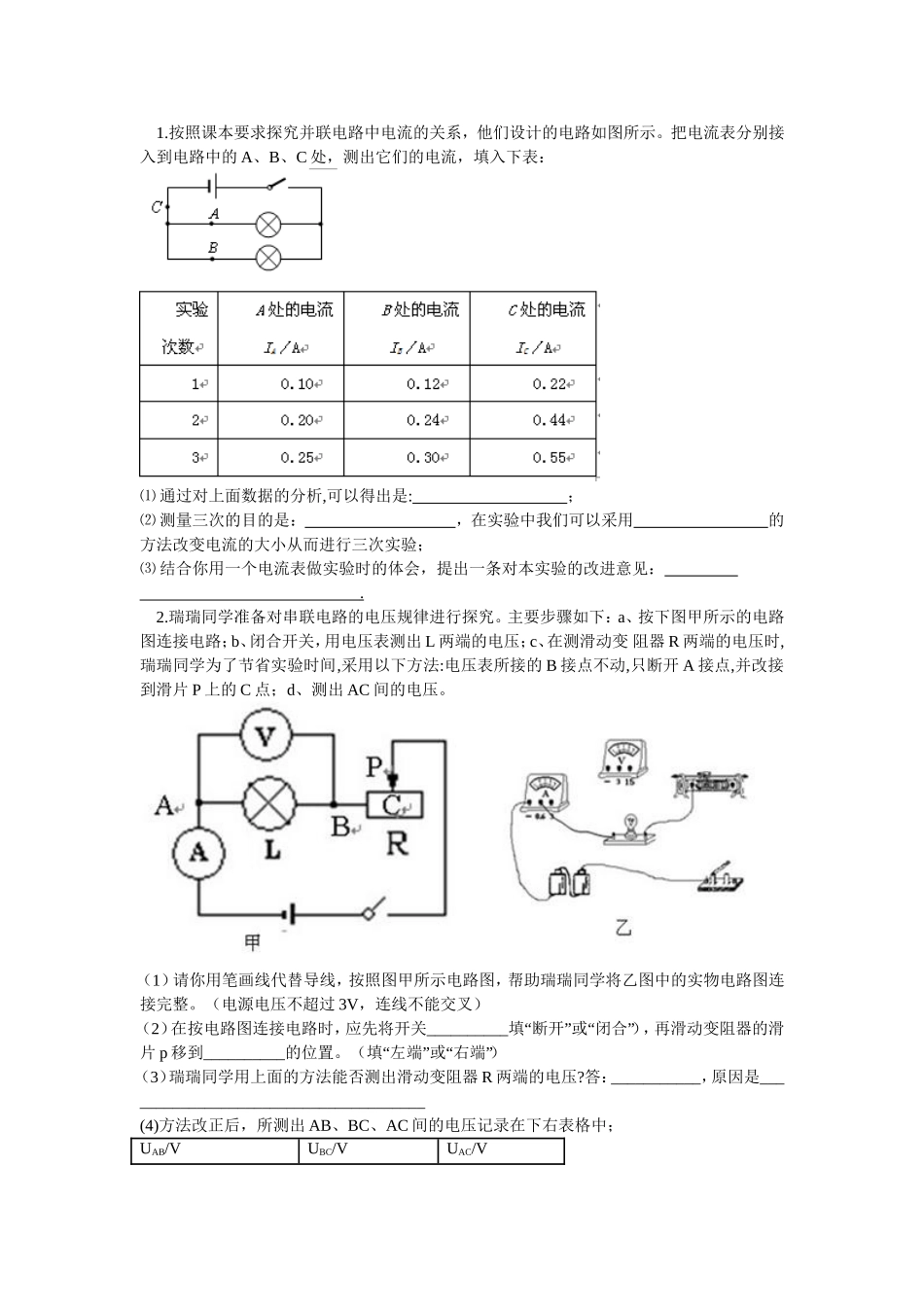

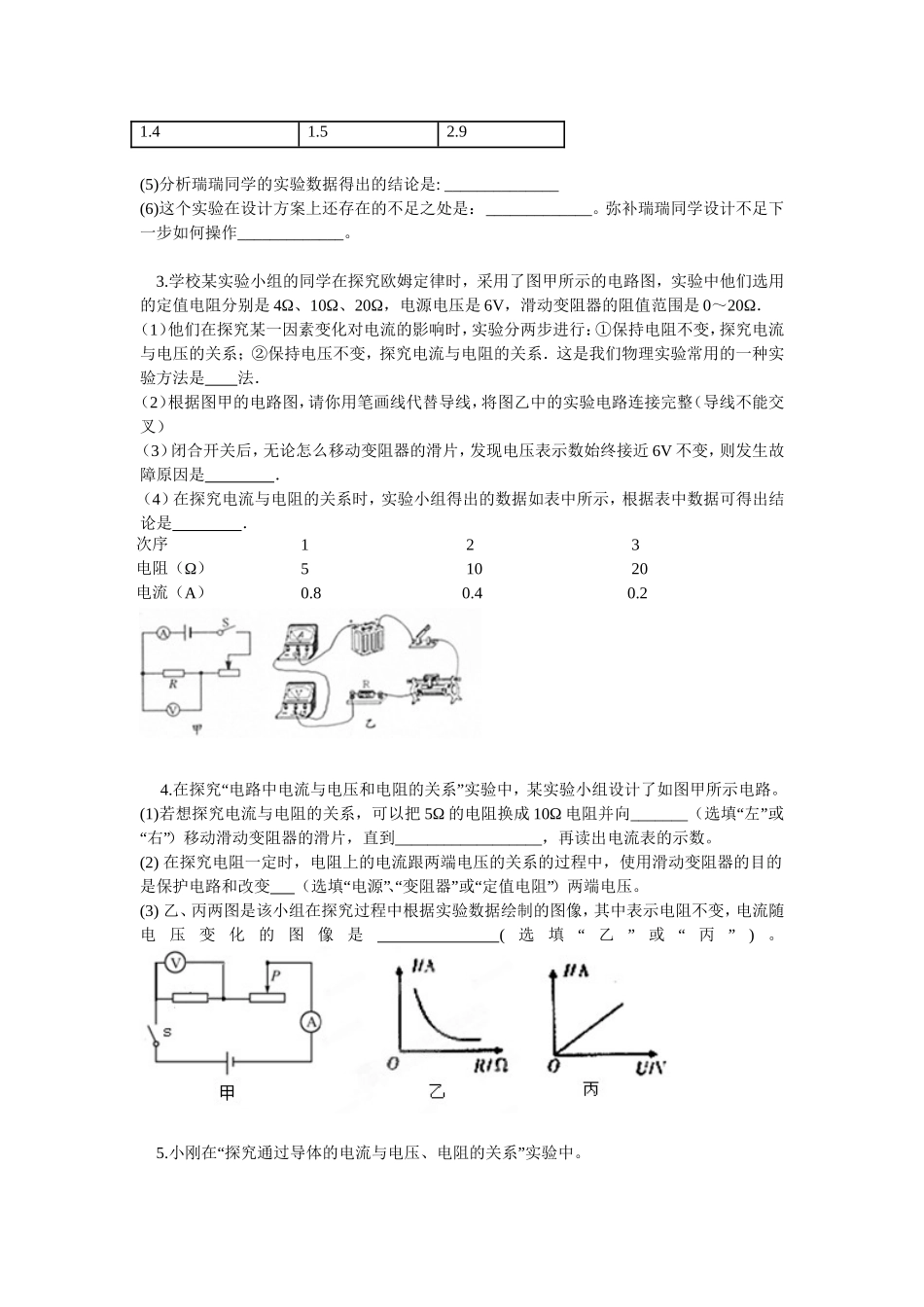

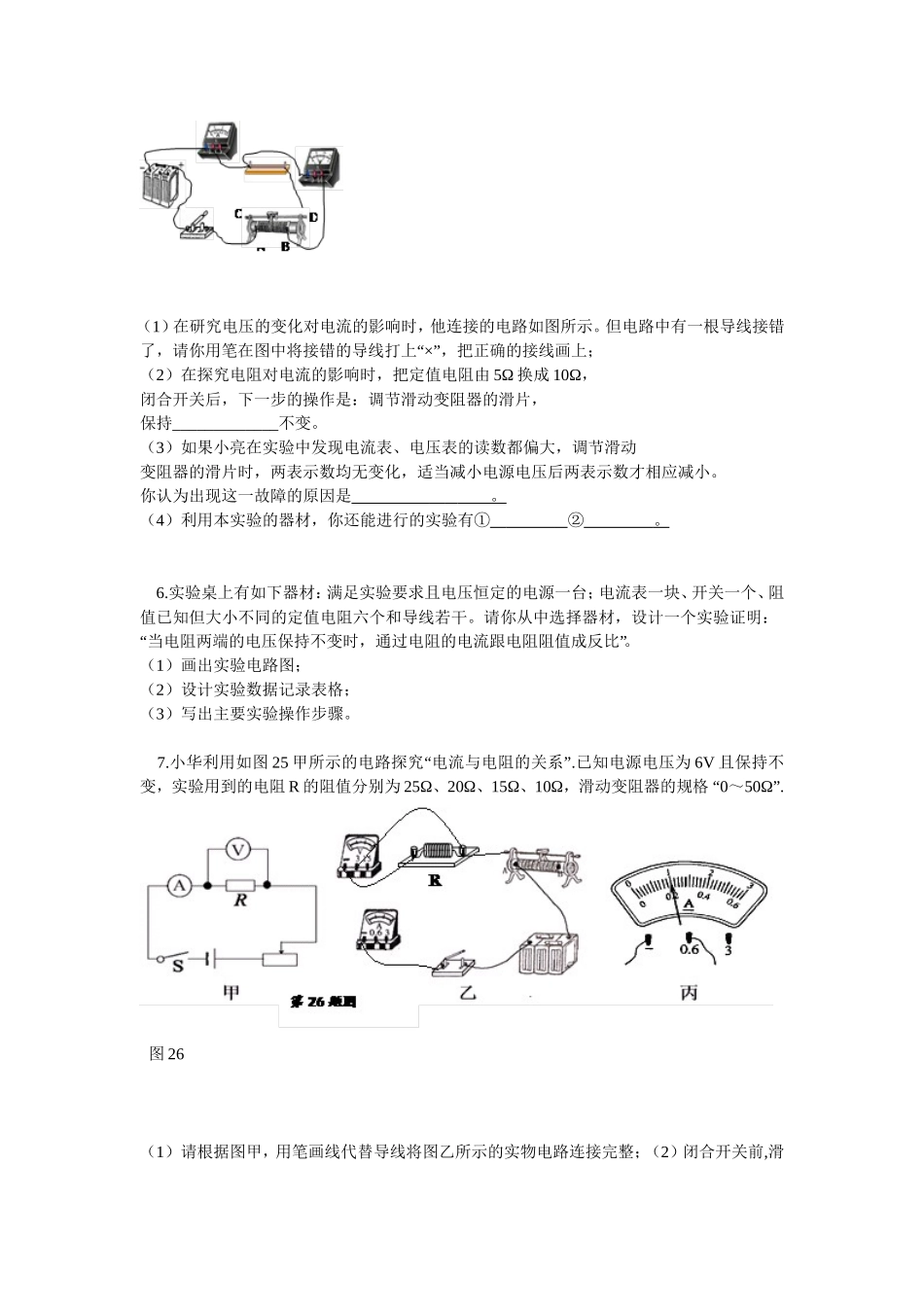

1.按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：⑴通过对上面数据的分析,可以得出是:；⑵测量三次的目的是：，在实验中我们可以采用的方法改变电流的大小从而进行三次实验；⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：.2.瑞瑞同学准备对串联电路的电压规律进行探究。主要步骤如下：a、按下图甲所示的电路图连接电路；b、闭合开关，用电压表测出L两端的电压；c、在测滑动变阻器R两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到滑片P上的C点；d、测出AC间的电压。（1）请你用笔画线代替导线，按照图甲所示电路图，帮助瑞瑞同学将乙图中的实物电路图连接完整。（电源电压不超过3V，连线不能交叉）（2）在按电路图连接电路时，应先将开关__________填“断开”或“闭合”），再滑动变阻器的滑片p移到__________的位置。（填“左端”或“右端”）（3）瑞瑞同学用上面的方法能否测出滑动变阻器R两端的电压?答：___________，原因是______________________________________(4)方法改正后，所测出AB、BC、AC间的电压记录在下右表格中；UAB/VUBC/VUAC/V1.41.52.9(5)分析瑞瑞同学的实验数据得出的结论是:______________(6)这个实验在设计方案上还存在的不足之处是：_____________。弥补瑞瑞同学设计不足下一步如何操作_____________。3.学校某实验小组的同学在探究欧姆定律时，采用了图甲所示的电路图，实验中他们选用的定值电阻分别是4Ω、10Ω、20Ω，电源电压是6V，滑动变阻器的阻值范围是0～20Ω．（1）他们在探究某一因素变化对电流的影响时，实验分两步进行：①保持电阻不变，探究电流与电压的关系；②保持电压不变，探究电流与电阻的关系．这是我们物理实验常用的一种实验方法是法．（2）根据图甲的电路图，请你用笔画线代替导线，将图乙中的实验电路连接完整（导线不能交叉）（3）闭合开关后，无论怎么移动变阻器的滑片，发现电压表示数始终接近6V不变，则发生故障原因是．（4）在探究电流与电阻的关系时，实验小组得出的数据如表中所示，根据表中数据可得出结论是．次序123电阻（Ω）51020电流（A）0.80.40.24.在探究“电路中电流与电压和电阻的关系”实验中，某实验小组设计了如图甲所示电路。(1)若想探究电流与电阻的关系，可以把5Ω的电阻换成10Ω电阻并向_______（选填“左”或“右”）移动滑动变阻器的滑片，直到__________________，再读出电流表的示数。(2)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是保护电路和改变（选填“电源”、“变阻器”或“定值电阻”）两端电压。(3)乙、丙两图是该小组在探究过程中根据实验数据绘制的图像，其中表示电阻不变，电流随电压变化的图像是(选填“乙”或“丙”)。5.小刚在“探究通过导体的电流与电压、电阻的关系”实验中。（1）在研究电压的变化对电流的影响时，他连接的电路如图所示。但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上；（2）在探究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持_____________不变。（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后两表示数才相应减小。你认为出现这一故障的原因是。（4）利用本实验的器材，你还能进行的实验有①②。6.实验桌上有如下器材：满足实验要求且电压恒定的电源一台；电流表一块、开关一个、阻值已知但大小不同的定值电阻六个和导线若干。请你从中选择器材，设计一个实验证明：“当电阻两端的电压保持不变时，通过电阻的电流跟电阻阻值成反比”。（1）画出实验电路图；（2）设计实验数据记录表格；（3）写出主要实验操作步骤。7.小华利用如图25甲所示的电路探究“电流与电阻的关系”.已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω，滑动变阻器的规格“0～50Ω”.图26（...
