第1节----家庭电路VIP免费

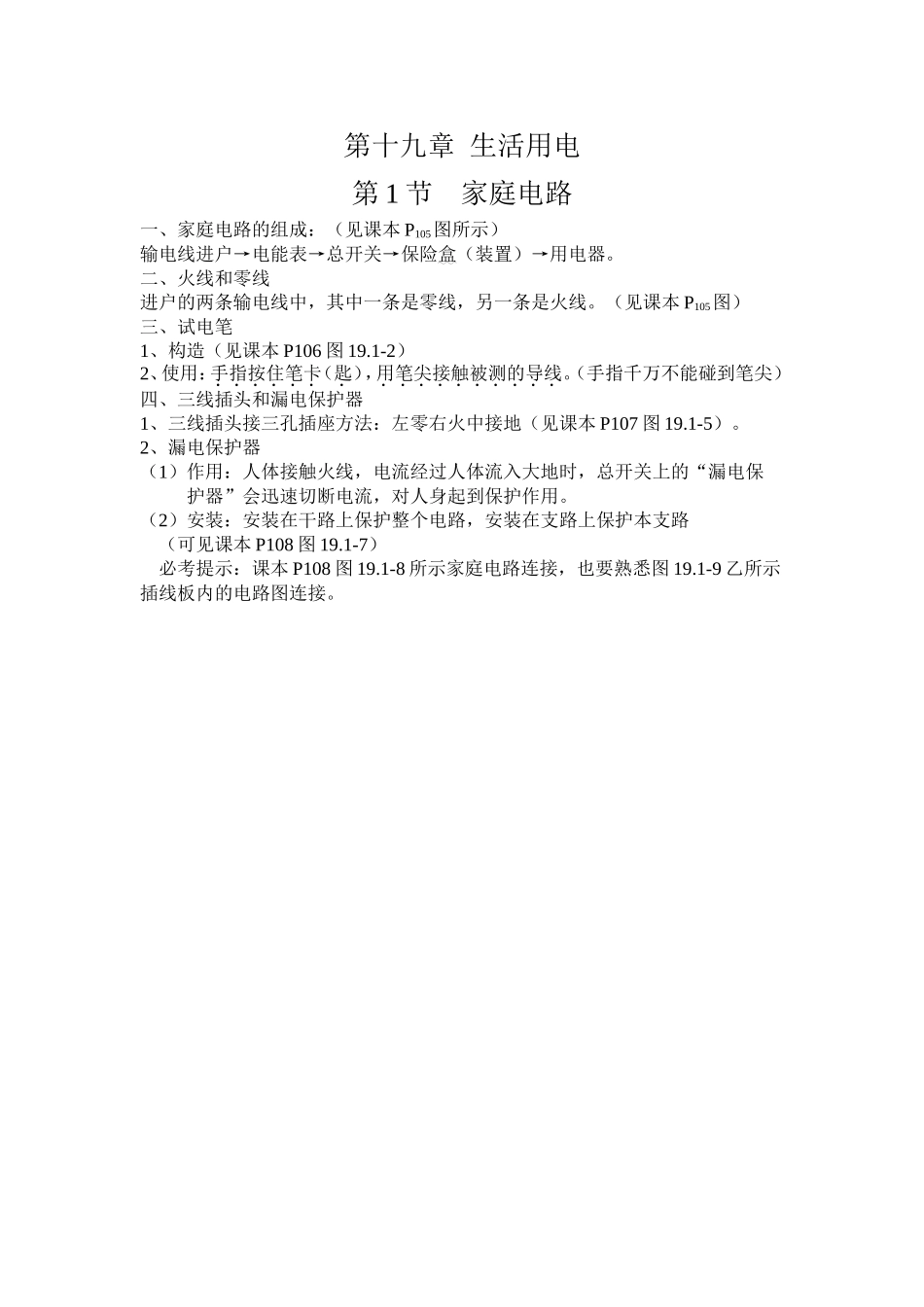

第十九章生活用电第1节家庭电路一、家庭电路的组成：（见课本P105图所示）输电线进户→电能表→总开关→保险盒（装置）→用电器。二、火线和零线进户的两条输电线中，其中一条是零线，另一条是火线。（见课本P105图）三、试电笔1、构造（见课本P106图19.1-2）2、使用：手指按住笔卡（匙），用笔尖接触被测的导线。（手指千万不能碰到笔尖）四、三线插头和漏电保护器1、三线插头接三孔插座方法：左零右火中接地（见课本P107图19.1-5）。2、漏电保护器（1）作用：人体接触火线，电流经过人体流入大地时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。（2）安装：安装在干路上保护整个电路，安装在支路上保护本支路（可见课本P108图19.1-7）必考提示：课本P108图19.1-8所示家庭电路连接，也要熟悉图19.1-9乙所示插线板内的电路图连接。
