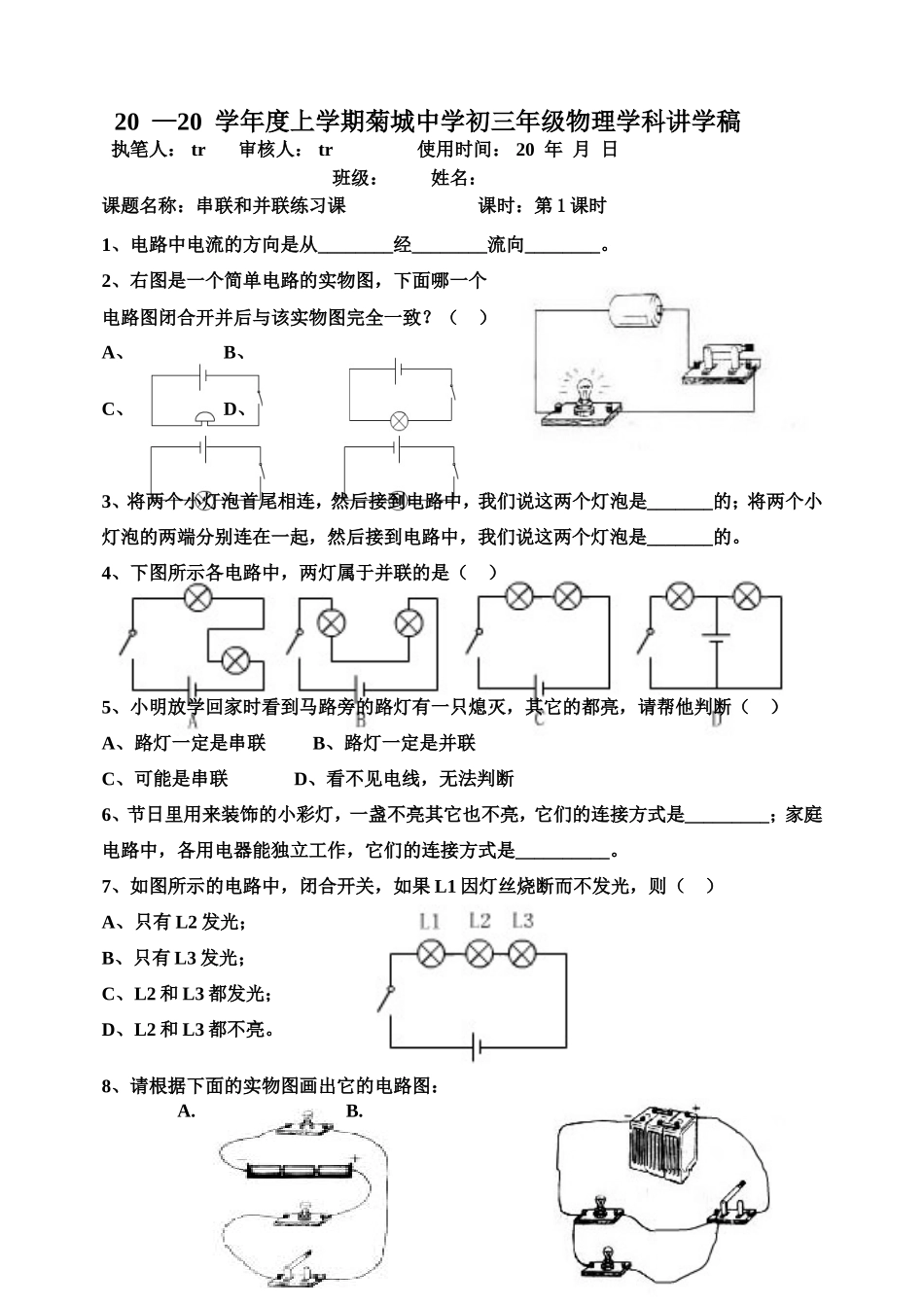

20—20学年度上学期菊城中学初三年级物理学科讲学稿执笔人：tr审核人：tr使用时间：20年月日班级：姓名：课题名称：串联和并联练习课课时：第1课时1、电路中电流的方向是从________经________流向________。2、右图是一个简单电路的实物图，下面哪一个电路图闭合开并后与该实物图完全一致？（）A、B、C、D、3、将两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡是_______的；将两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是_______的。4、下图所示各电路中，两灯属于并联的是（）5、小明放学回家时看到马路旁的路灯有一只熄灭，其它的都亮，请帮他判断（）A、路灯一定是串联B、路灯一定是并联C、可能是串联D、看不见电线，无法判断6、节日里用来装饰的小彩灯，一盏不亮其它也不亮，它们的连接方式是_________；家庭电路中，各用电器能独立工作，它们的连接方式是__________。7、如图所示的电路中，闭合开关，如果L1因灯丝烧断而不发光，则（）A、只有L2发光；B、只有L3发光；C、L2和L3都发光；D、L2和L3都不亮。8、请根据下面的实物图画出它的电路图：A.B.电路图为：电路图为：9、请根据电路图将右边对应的实物图连接好：10、书桌上安装有两盏小灯，由于导线被遮挡，看不出是串联还是并联的，你能判断出它们是怎样连接的吗？说说你的方法。
