山东省临清市高中物理：28多用电表-学案(新人教版选修3-1)VIP免费

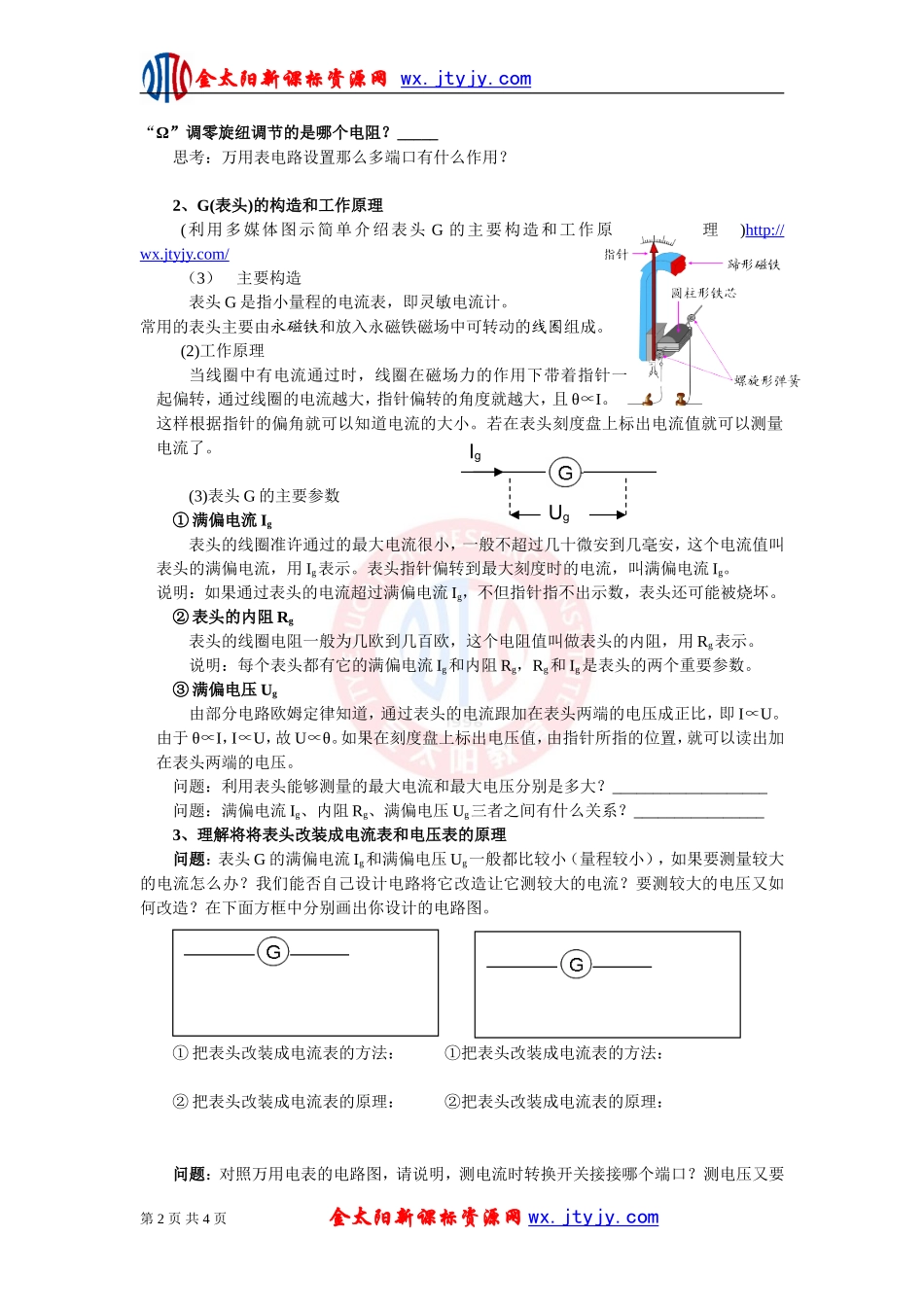

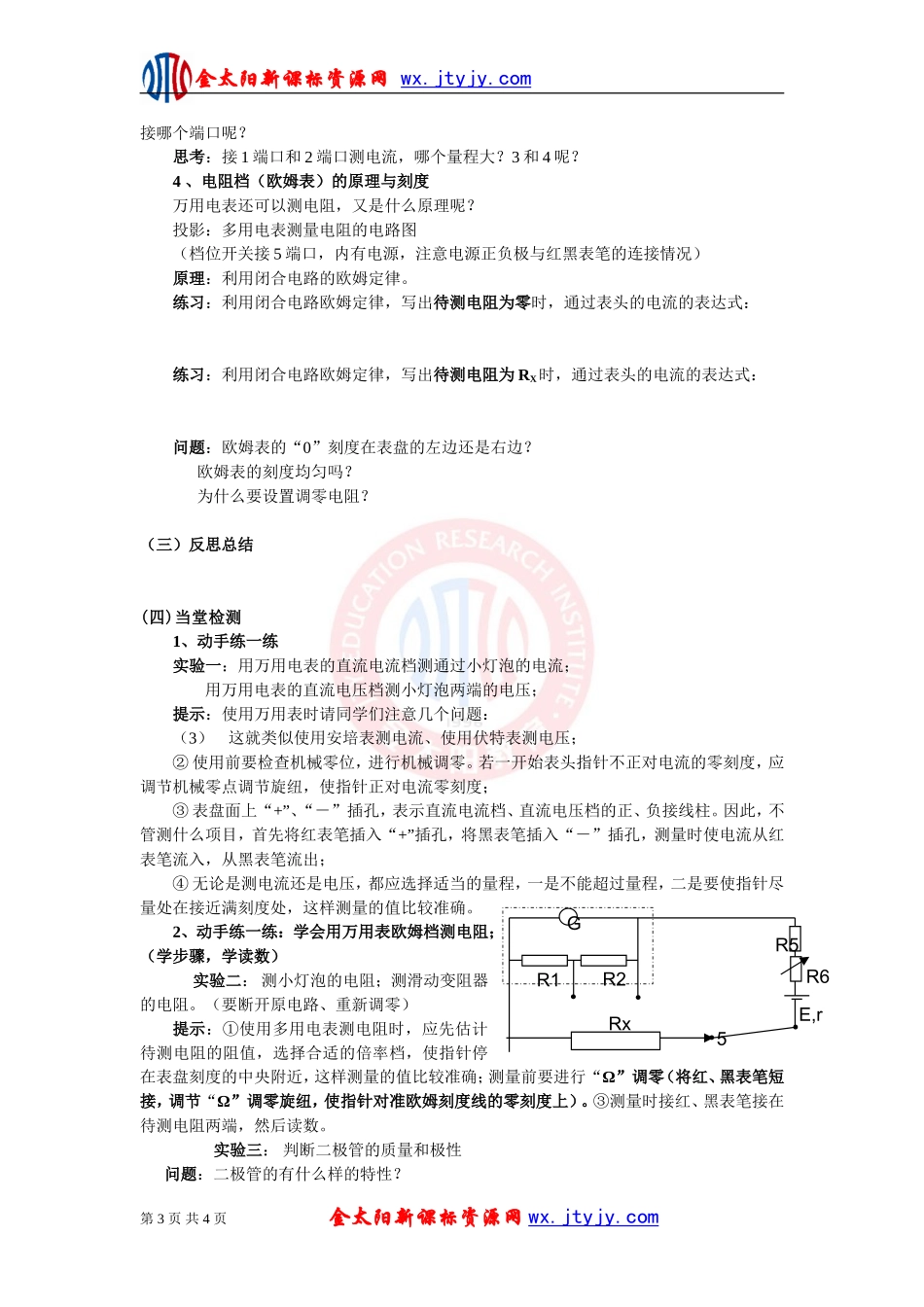

R1R2UR1R2U2U1165432R312345GR1R2R4R5R6E,r公共端S金太阳新课标资源网wx.jtyjy.com多用电表学案课前预习学案[来源:http://wx.jtyjy.com/HTTP://WX.JTYJY.COM/]一、预习目标预习多用表的原理二、预习内容复习旧知识，为学习新知识做铺垫问题：串联电路的作用是________,并联电路的作用是_______练习：=_________=_________U1=_________U2=____________这节课我们将一起认识一种可以测量电流、电压以及电阻等电学量的仪表——万用电表。多用电表的原理1、写出多用电表各部分名称1---____________2---____________3---____________4---____________5---____________6---____________三、提出疑惑同学们，通过你的自主学习，你还有哪些疑惑，请把它填在下面的表格中疑惑点疑惑内容课内探究学案一、学习目标(1)会用多用表判断二极管的质量和极性等；(2)会用多用表查找电路故障。学习重难点：多用表的原理及使用步骤。二、学习过程1、了解多用电表电路阅读课本完成下列问题：转换开关旋纽与电路图中的_______相连？红表笔与电路图中的_______相连？黑表笔与电路图中的_______相连？第1页共4页金太阳新课标资源网wx.jtyjy.comUgIg金太阳新课标资源网wx.jtyjy.com“Ω”调零旋纽调节的是哪个电阻？_____思考：万用表电路设置那么多端口有什么作用？2、G(表头)的构造和工作原理(利用多媒体图示简单介绍表头G的主要构造和工作原理)http://wx.jtyjy.com/（3）主要构造表头G是指小量程的电流表，即灵敏电流计。常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。(2)工作原理[来源:http://wx.jtyjy.com/HTTP://WX.JTYJY.COM/]当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。这样根据指针的偏角就可以知道电流的大小。若在表头刻度盘上标出电流值就可以测量电流了。(3)表头G的主要参数①满偏电流Ig表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用Ig表示。表头指针偏转到最大刻度时的电流，叫满偏电流Ig。说明：如果通过表头的电流超过满偏电流Ig，不但指针指不出示数，表头还可能被烧坏。②表头的内阻Rg表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用Rg表示。说明：每个表头都有它的满偏电流Ig和内阻Rg，Rg和Ig是表头的两个重要参数。③满偏电压Ug由部分电路欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。由于θ∝I，I∝U，故U∝θ。如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。问题：利用表头能够测量的最大电流和最大电压分别是多大？___________________问题：满偏电流Ig、内阻Rg、满偏电压Ug三者之间有什么关系？________________3、理解将将表头改装成电流表和电压表的原理问题：表头G的满偏电流Ig和满偏电压Ug一般都比较小（量程较小），如果要测量较大的电流怎么办？我们能否自己设计电路将它改造让它测较大的电流？要测较大的电压又如何改造？在下面方框中分别画出你设计的电路图。①把表头改装成电流表的方法：①把表头改装成电流表的方法：②把表头改装成电流表的原理：②把表头改装成电流表的原理：问题：对照万用电表的电路图，请说明，测电流时转换开关接接哪个端口？测电压又要第2页共4页金太阳新课标资源网wx.jtyjy.com5GR1R2R5R6E,rRx金太阳新课标资源网wx.jtyjy.com接哪个端口呢？思考：接1端口和2端口测电流，哪个量程大？3和4呢？4、电阻档（欧姆表）的原理与刻度万用电表还可以测电阻，又是什么原理呢？投影：多用电表测量电阻的电路图（档位开关接5端口，内有电源，注意电源正负极与红黑表笔的连接情况）原理：利用闭合电路的欧姆定律。练习：利用闭合电路欧姆定律，写出待测电阻为零时，通过表头的电流的表达式：练习：利用闭合电路欧姆定律，写出待测电阻为RX时，通过表头的电流的表达式：问题：欧姆表的“0”刻度在表盘的左边还是右边？欧姆表的刻度均匀吗？为什么要设置调零电阻？（三）反思总结(四)当堂检测1、动手练一练实验一：用万用电表的直流电流档测通过...
