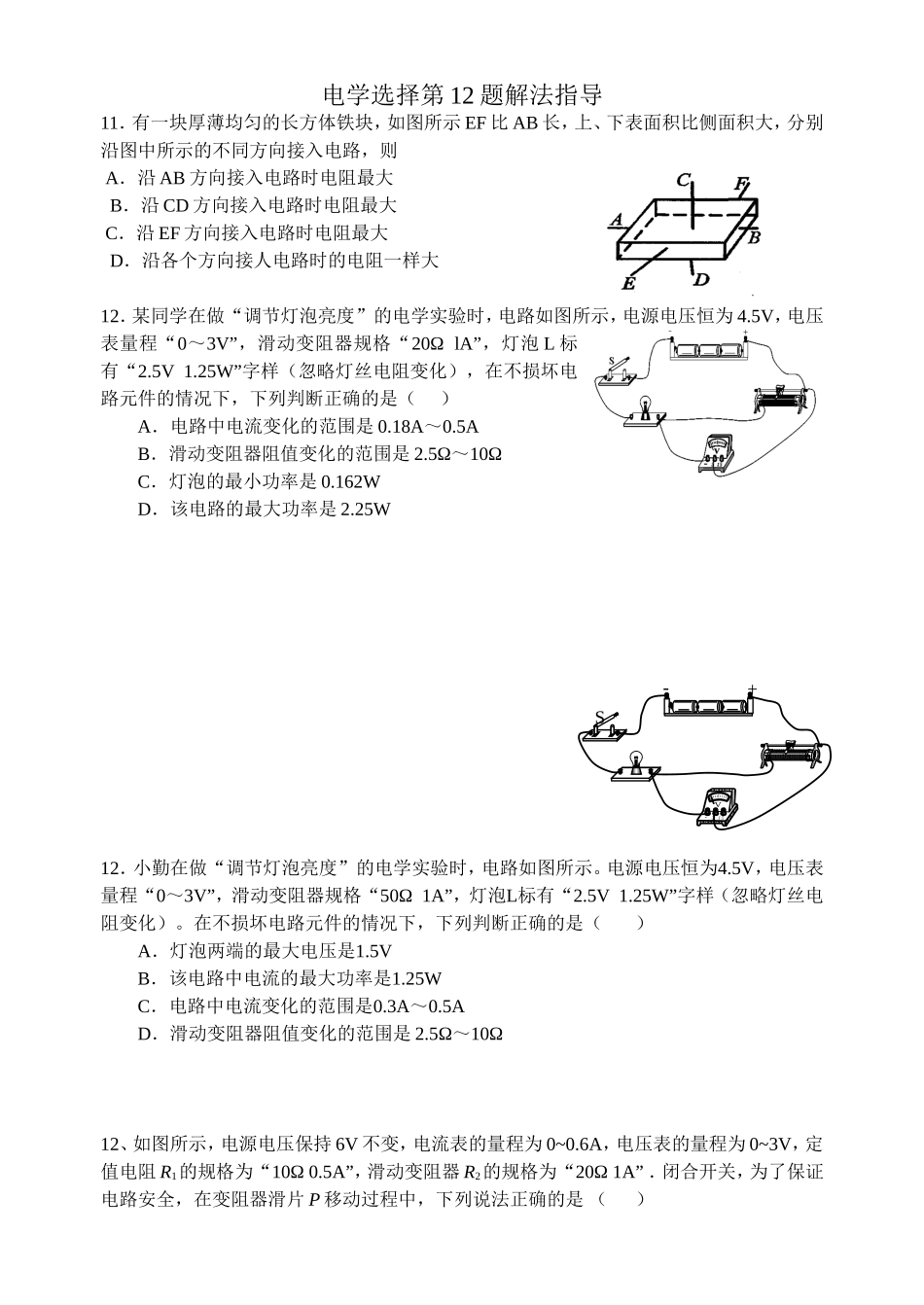

S+-电学选择第12题解法指导11．有一块厚薄均匀的长方体铁块，如图所示EF比AB长，上、下表面积比侧面积大，分别沿图中所示的不同方向接入电路，则A．沿AB方向接入电路时电阻最大B．沿CD方向接入电路时电阻最大C．沿EF方向接入电路时电阻最大D．沿各个方向接人电路时的电阻一样大12．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A～0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W12．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示。电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω1A”，灯泡L标有“2.5V1.25W”字样（忽略灯丝电阻变化）。在不损坏电路元件的情况下，下列判断正确的是（）A．灯泡两端的最大电压是1.5VB．该电路中电流的最大功率是1.25WC．电路中电流变化的范围是0.3A～0.5AD．滑动变阻器阻值变化的范围是2.5Ω～10Ω12、如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（）R2VAPSR1A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．变阻器R2接入电路的阻值允许变化范围为2Ω~20ΩD．电路消耗总功率允许的变化范围为1.2W~3W12．小华用如图所示的电路测小灯泡功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数的变化范围是0～0.5AB．滑动变阻器的电阻允许调节的范围是（2.5～20）ΩC．灯泡的最小功率是0.162WD．该电路允许使用的最大功率是4.05W12.如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。则下列判断正确的是A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A24、氢气是一种有巨大发展前景的清洁能源，有人设想用电解水的方法制取氢气开发氢能源．回答下列问题：(1)工业生产中通过的方式使氢气液化而储存在钢罐中．(2)已知在220V、2A的条件下，通电30min可电解9g水，氢气的热值为1.43×108J/kg，用电解水的方法开发氢能源是（填“可行”“不可行”）的，你的理由是（用数据对比说明）．
