串、并联电路中电流的规律一、单选题(共9道，每道10分)1
如图所示电路中，属于串联电路的是()A
如图所示的电路中，闭合开关时，下列说法正确的是()A
两灯泡串联B
电流表测的是总电流C
电流表测的是L1电流D
开关只能控制L23
如图所示，与实物电路相对应的电路图是()A
关于电流表的使用规则，下列说法中正确的是()A
电流表必须和被测电路串联B
电流表可以和被测灯泡并联C
电流表的两个量程可任意选择D
电流表的三个接线柱可任意选两个接入电路中5
小珊按如图电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数()A
三处都是一样大6
两个不同的小灯泡串联后接入同一电路中，则通过两个小灯泡的电流()A
灯亮的电流大B
灯暗的电流大C
通过两灯的电流相同D
无法确定电流的大小7

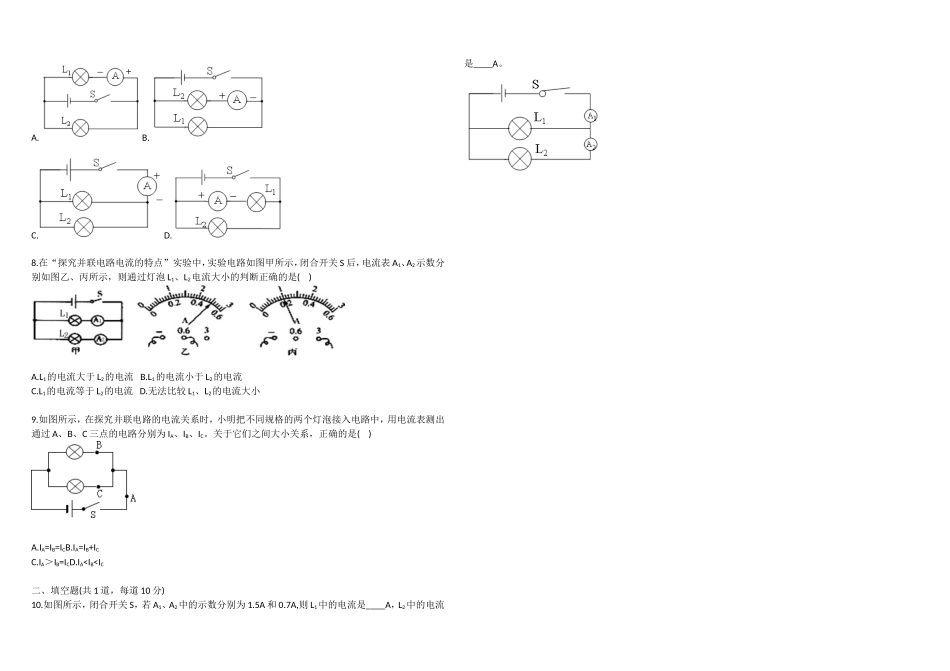

下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确且电流表正负极表示正确的是()A
在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是()A
L1的电流大于L2的电流B
L1的电流小于L2的电流C
L1的电流等于L2的电流D
无法比较L1、L2的电流大小9
如图所示，在探究并联电路的电流关系时，小明把不同规格的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC
关于它们之间大小关系，正确的是()A
IA=IB=ICB
IA=IB+ICC
IA＞IB=ICD
