凸透镜成像规律记忆[1]VIP免费

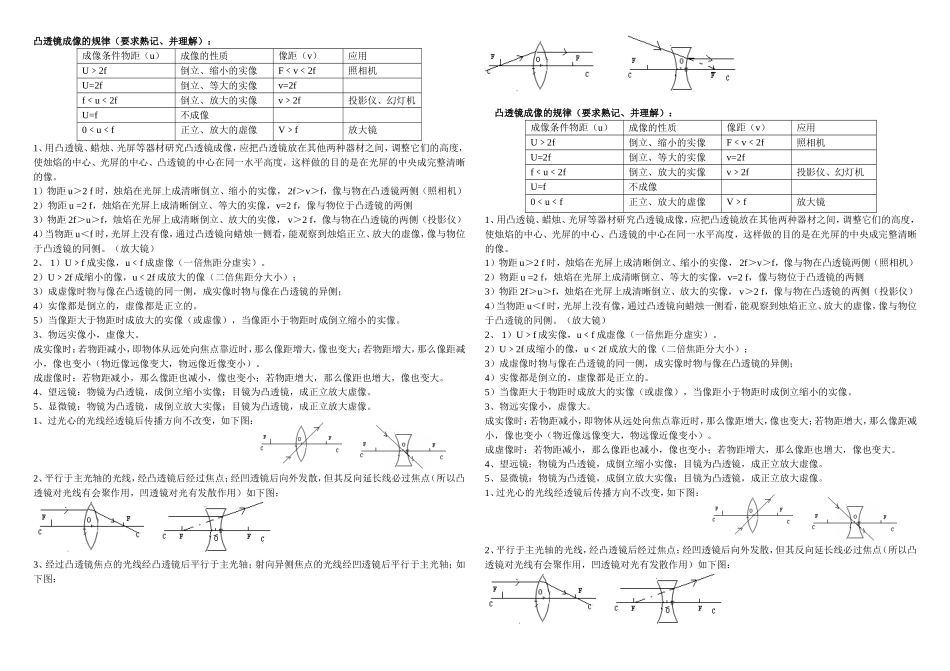

凸透镜成像规律记忆[1]_第1页
1/2
凸透镜成像规律记忆[1]_第2页
2/2
凸透镜成像的规律(要求熟记、并理解):成像条件物距(u)成像的性质像距(v)应用U﹥2f倒立、缩小的实像F﹤v﹤2f照相机U=2f倒立、等大的实像v=2ff﹤u﹤2f倒立、放大的实像v﹥2f投影仪、幻灯机U=f不成像0﹤u﹤f正立、放大的虚像V﹥f放大镜1、用凸透镜、蜡烛、光屏等器材研究凸透镜成像,应把凸透镜放在其他两种器材之间,调整它们的高度,使烛焰的中心、光屏的中心、凸透镜的中心在同一水平高度,这样做的目的是在光屏的中央成完整清晰的像。1)物距u>2f时,烛焰在光屏上成清晰倒立、缩小的实像,2f>v>f,像与物在凸透镜两侧(照相机)2)物距u=2f,烛焰在光屏上成清晰倒立、等大的实像,v=2f,像与物位于凸透镜的两侧3)物距2f>u>f,烛焰在光屏上成清晰倒立、放大的实像,v>2f,像与物在凸透镜的两侧(投影仪)4)当物距u<f时,光屏上没有像,通过凸透镜向蜡烛一侧看,能观察到烛焰正立、放大的虚像,像与物位于凸透镜的同侧。(放大镜)2、1)U﹥f成实像,u﹤f成虚像(一倍焦距分虚实)。2)U﹥2f成缩小的像,u﹤2f成放大的像(二倍焦距分大小);3)成虚像时物与像在凸透镜的同一侧,成实像时物与像在凸透镜的异侧;4)实像都是倒立的,虚像都是正立的。5)当像距大于物距时成放大的实像(或虚像),当像距小于物距时成倒立缩小的实像。3、物远实像小,虚像大。成实像时:若物距减小,即物体从远处向焦点靠近时,那么像距增大,像也变大;若物距增大,那么像距减小,像也变小(物近像远像变大,物远像近像变小)。成虚像时:若物距减小,那么像距也减小,像也变小;若物距增大,那么像距也增大,像也变大。4、望远镜:物镜为凸透镜,成倒立缩小实像;目镜为凸透镜,成正立放大虚像。5、显微镜:物镜为凸透镜,成倒立放大实像;目镜为凸透镜,成正立放大虚像。1、过光心的光线经透镜后传播方向不改变,如下图:2、平行于主光轴的光线,经凸透镜后经过焦点;经凹透镜后向外发散,但其反向延长线必过焦点(所以凸透镜对光线有会聚作用,凹透镜对光有发散作用)如下图:3、经过凸透镜焦点的光线经凸透镜后平行于主光轴;射向异侧焦点的光线经凹透镜后平行于主光轴;如下图:凸透镜成像的规律(要求熟记、并理解):成像条件物距(u)成像的性质像距(v)应用U﹥2f倒立、缩小的实像F﹤v﹤2f照相机U=2f倒立、等大的实像v=2ff﹤u﹤2f倒立、放大的实像v﹥2f投影仪、幻灯机U=f不成像0﹤u﹤f正立、放大的虚像V﹥f放大镜1、用凸透镜、蜡烛、光屏等器材研究凸透镜成像,应把凸透镜放在其他两种器材之间,调整它们的高度,使烛焰的中心、光屏的中心、凸透镜的中心在同一水平高度,这样做的目的是在光屏的中央成完整清晰的像。1)物距u>2f时,烛焰在光屏上成清晰倒立、缩小的实像,2f>v>f,像与物在凸透镜两侧(照相机)2)物距u=2f,烛焰在光屏上成清晰倒立、等大的实像,v=2f,像与物位于凸透镜的两侧3)物距2f>u>f,烛焰在光屏上成清晰倒立、放大的实像,v>2f,像与物在凸透镜的两侧(投影仪)4)当物距u<f时,光屏上没有像,通过凸透镜向蜡烛一侧看,能观察到烛焰正立、放大的虚像,像与物位于凸透镜的同侧。(放大镜)2、1)U﹥f成实像,u﹤f成虚像(一倍焦距分虚实)。2)U﹥2f成缩小的像,u﹤2f成放大的像(二倍焦距分大小);3)成虚像时物与像在凸透镜的同一侧,成实像时物与像在凸透镜的异侧;4)实像都是倒立的,虚像都是正立的。5)当像距大于物距时成放大的实像(或虚像),当像距小于物距时成倒立缩小的实像。3、物远实像小,虚像大。成实像时:若物距减小,即物体从远处向焦点靠近时,那么像距增大,像也变大;若物距增大,那么像距减小,像也变小(物近像远像变大,物远像近像变小)。成虚像时:若物距减小,那么像距也减小,像也变小;若物距增大,那么像距也增大,像也变大。4、望远镜:物镜为凸透镜,成倒立缩小实像;目镜为凸透镜,成正立放大虚像。5、显微镜:物镜为凸透镜,成倒立放大实像;目镜为凸透镜,成正立放大虚像。1、过光心的光线经透镜后传播方向不改变,如下图:2、平行于主光轴的光线,经凸透镜后经过焦点;经凹透镜后向外发散,但其反向延...
