CRH2型动车组转向架二系悬挂装置VIP免费

CRH2型动车组转向架二系悬挂装置_第1页
1/10
CRH2型动车组转向架二系悬挂装置_第2页
2/10
CRH2型动车组转向架二系悬挂装置_第3页
3/10

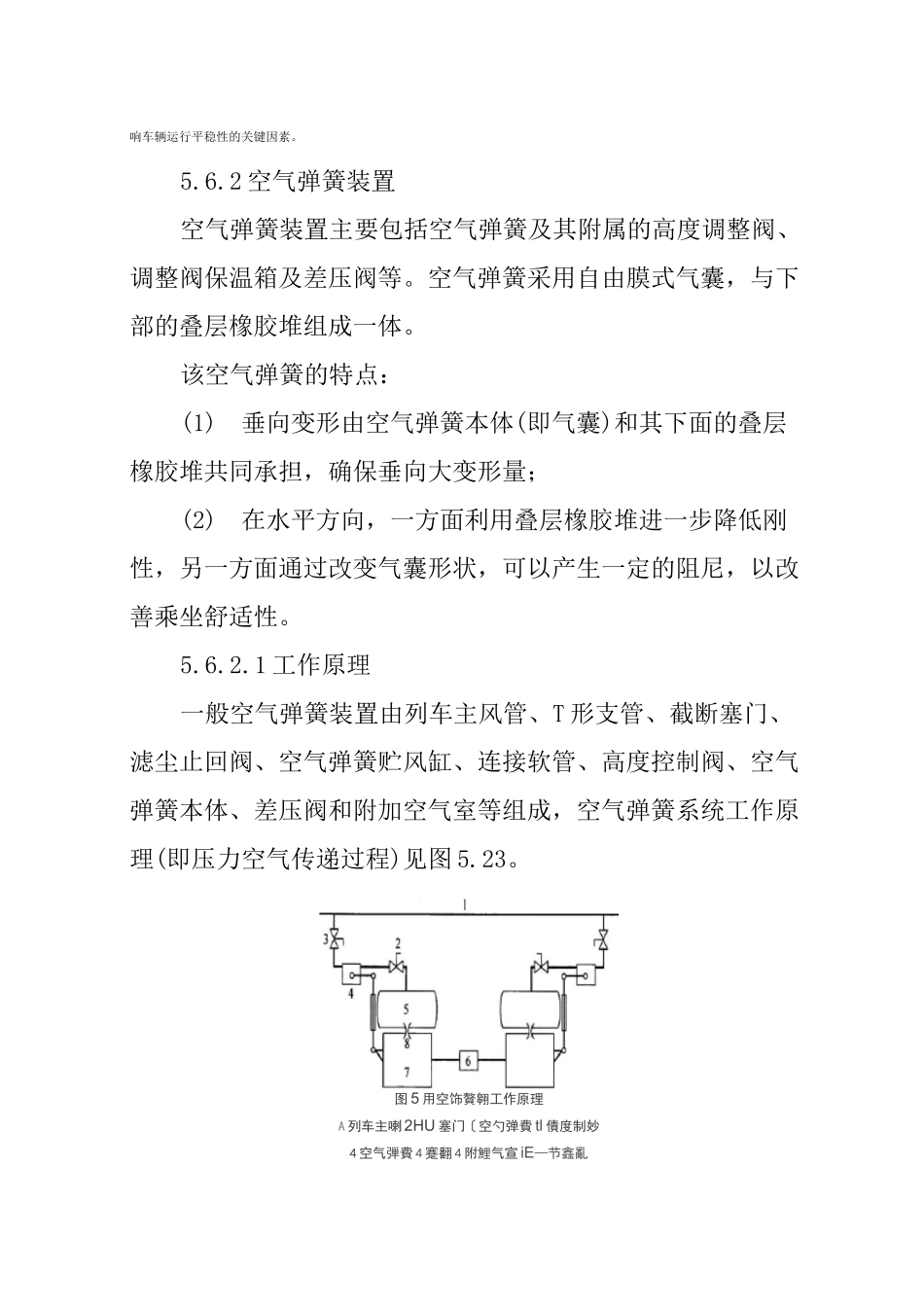

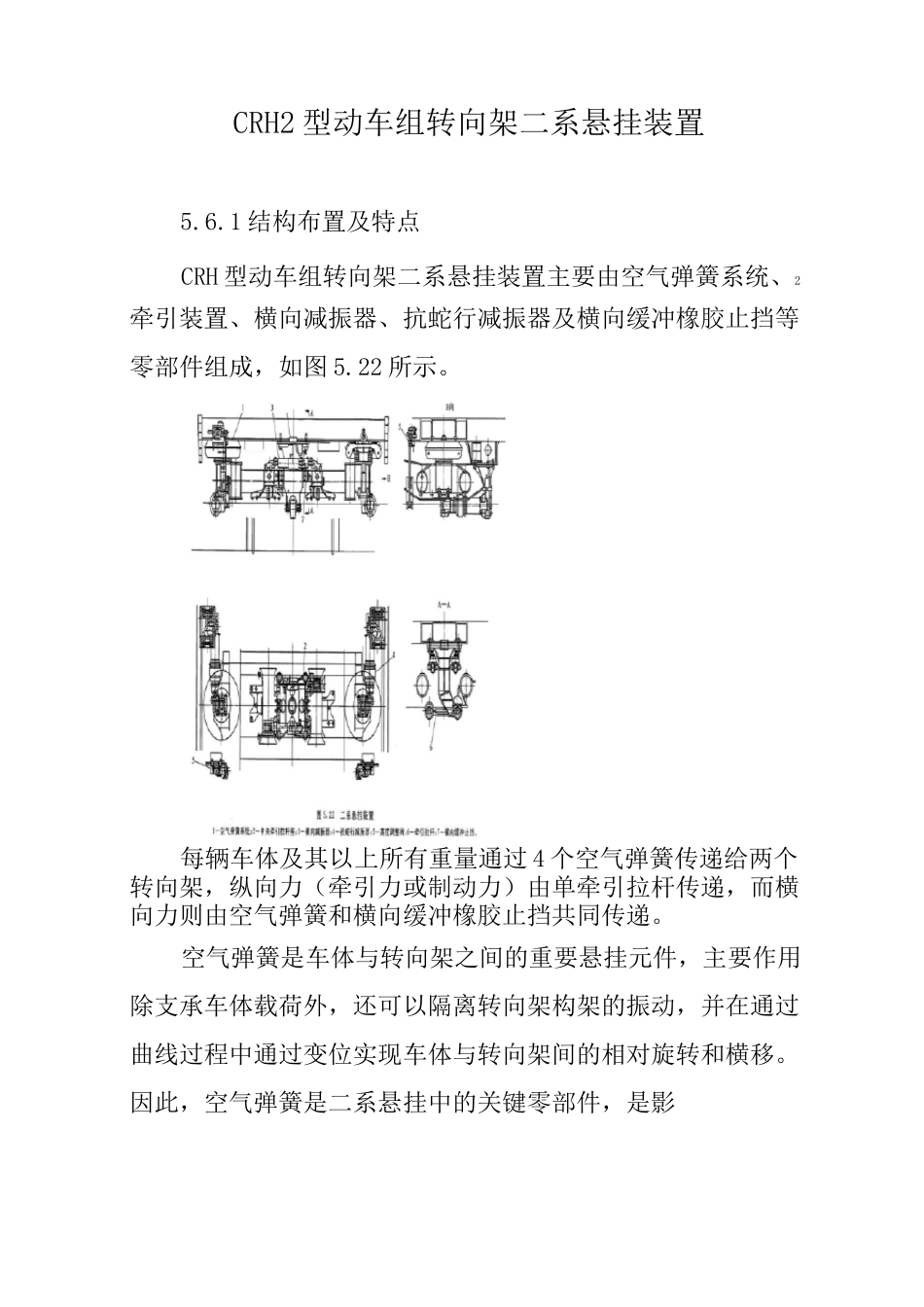

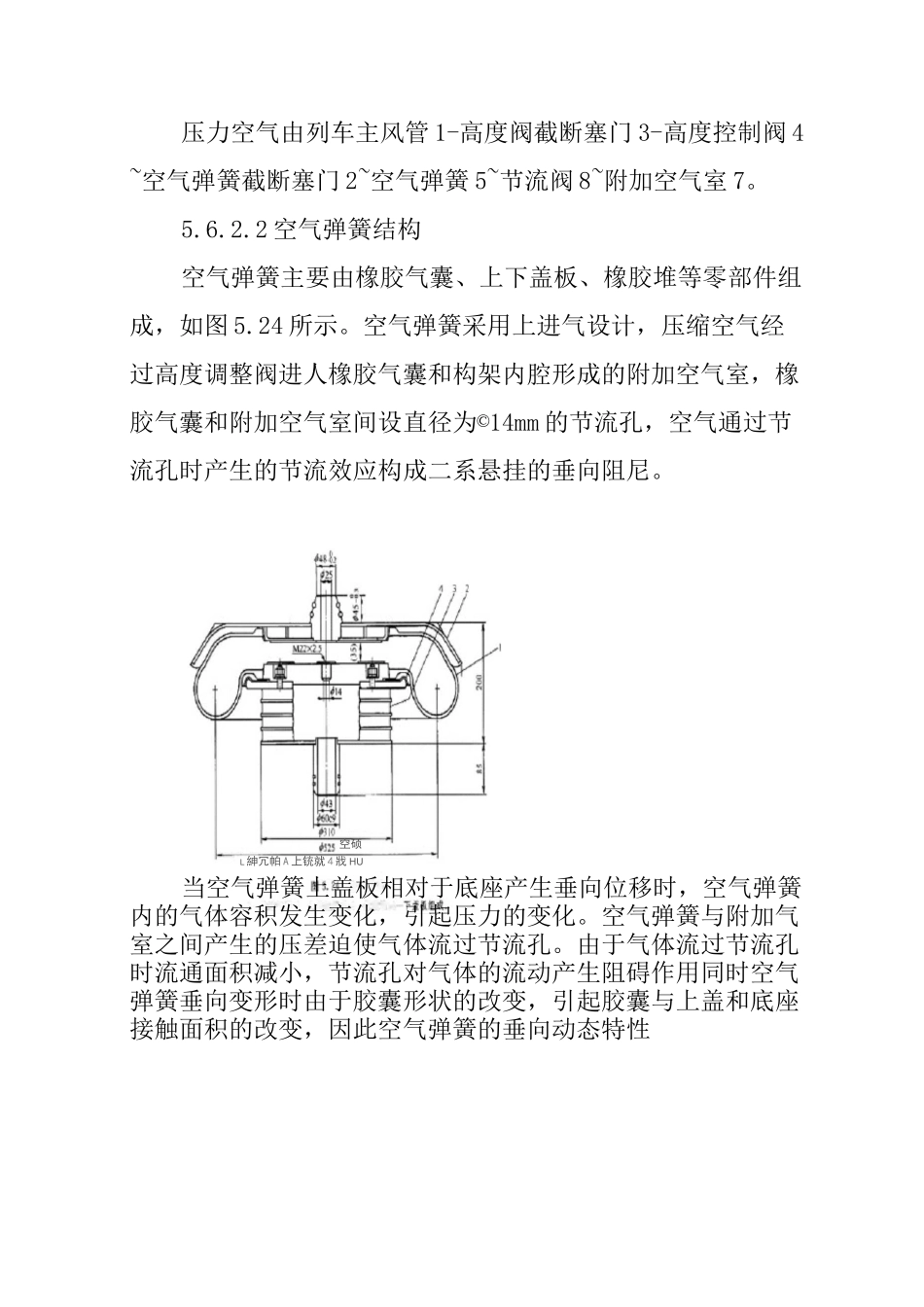

CRH2型动车组转向架二系悬挂装置5.6.1结构布置及特点CRH型动车组转向架二系悬挂装置主要由空气弹簧系统、2牵引装置、横向减振器、抗蛇行减振器及横向缓冲橡胶止挡等零部件组成,如图5.22所示。每辆车体及其以上所有重量通过4个空气弹簧传递给两个转向架,纵向力(牵引力或制动力)由单牵引拉杆传递,而横向力则由空气弹簧和横向缓冲橡胶止挡共同传递。空气弹簧是车体与转向架之间的重要悬挂元件,主要作用除支承车体载荷外,还可以隔离转向架构架的振动,并在通过曲线过程中通过变位实现车体与转向架间的相对旋转和横移。因此,空气弹簧是二系悬挂中的关键零部件,是影响车辆运行平稳性的关键因素。5.6.2空气弹簧装置空气弹簧装置主要包括空气弹簧及其附属的高度调整阀、调整阀保温箱及差压阀等。空气弹簧采用自由膜式气囊,与下部的叠层橡胶堆组成一体。该空气弹簧的特点:(1)垂向变形由空气弹簧本体(即气囊)和其下面的叠层橡胶堆共同承担,确保垂向大变形量;(2)在水平方向,一方面利用叠层橡胶堆进一步降低刚性,另一方面通过改变气囊形状,可以产生一定的阻尼,以改善乘坐舒适性。5.6.2.1工作原理一般空气弹簧装置由列车主风管、T形支管、截断塞门、滤尘止回阀、空气弹簧贮风缸、连接软管、高度控制阀、空气弹簧本体、差压阀和附加空气室等组成,空气弹簧系统工作原理(即压力空气传递过程)见图5.23。图5用空饰贅翱工作原理A列车主喇2HU塞门〔空勺弹費tl債度制妙4空气弾費4蹇翻4附鯉气宣iE—节鑫亂压力空气由列车主风管1-高度阀截断塞门3-高度控制阀4~空气弹簧截断塞门2~空气弹簧5~节流阀8~附加空气室7。5.6.2.2空气弹簧结构空气弹簧主要由橡胶气囊、上下盖板、橡胶堆等零部件组成,如图5.24所示。空气弹簧采用上进气设计,压缩空气经过高度调整阀进人橡胶气囊和构架内腔形成的附加空气室,橡胶气囊和附加空气室间设直径为©14mm的节流孔,空气通过节流孔时产生的节流效应构成二系悬挂的垂向阻尼。空硕L紳冗帕A上铳就4戕HU当空气弹簧上盖板相对于底座产生垂向位移时,空气弹簧内的气体容积发生变化,引起压力的变化。空气弹簧与附加气室之间产生的压差迫使气体流过节流孔。由于气体流过节流孔时流通面积减小,节流孔对气体的流动产生阻碍作用同时空气弹簧垂向变形时由于胶囊形状的改变,引起胶囊与上盖和底座接触面积的改变,因此空气弹簧的垂向动态特性比较复杂。节流孔对气体流动的阻碍作用引起空气弹簧动态刚度和阻尼的变化,而且随激扰频率的改变而改变。动态刚度和阻尼的改变影响到车体振动的固有频率和衰减率,影响到车体振动的衰减特性,从而影响到车辆运行的舒适性。由于空气弹簧垂向动态特性规律具有一定的复杂性,因此节流阀参数对空气弹簧振动特性的影响有着非常重要的意义。CRH型动车组空气弹簧节流孔为固定节流孔。2橡胶气囊底部橡胶堆的作用是在车体与转向架产生大位移时补偿橡胶气囊本身的变位不足,并且在空气弹簧橡胶气囊出现故障条件下仍具有一定的弹性,下盖板上贴有摩擦系数很小的滑块,一旦空气弹簧破损,允许上下盖板之间产生相对纵横向位移,起到应急弹簧的作用。产品需要按照JISE4206进行规定的特性试验和其他型式试验。CRH型动车组转向架空气弹簧的有效直径为©525mm。25.6.2.3高度调节原理为了保持车体距轨面的高度不变,在车体与转向架间装有高度调节阀,调节空气弹簧橡胶囊中的压缩空气(充气、放气或保持压力),使车辆地板不受车内乘客的多少和分布不均的影响,始终保持水平。调节原理如下(参见图5.25):[a3g|刹5-Z,岛戊阿竹廊观示j®A—号彳不抽対血加独聊南阿ttI齐:休柿対性定鳥踵.(1)在正常载荷位置,即h=H时,充气通路V-L和放图5.26和图5.27。$去空气弹图乩対载荷增加进气过程供气通路L-E均被关闭;⑵当车体载荷增加时,此时hVH,阀动作,使V-L通路开启,压缩空气向空气弹簧充气,直至地板面上升到标定高度(即h达到H高度)为止;(3)当车体载荷减小时,此时h〉H,阀动作,使Lf通路开启,空气弹簧向大气排气,直至地板面下降到标定高度(即h达到H高度)为止。5.6.2.4高度调整阀高度调整阀工作过程分进气过程和排气过程,具体参见上述调整只能在静态...
