任务气门组的拆装.VIP免费

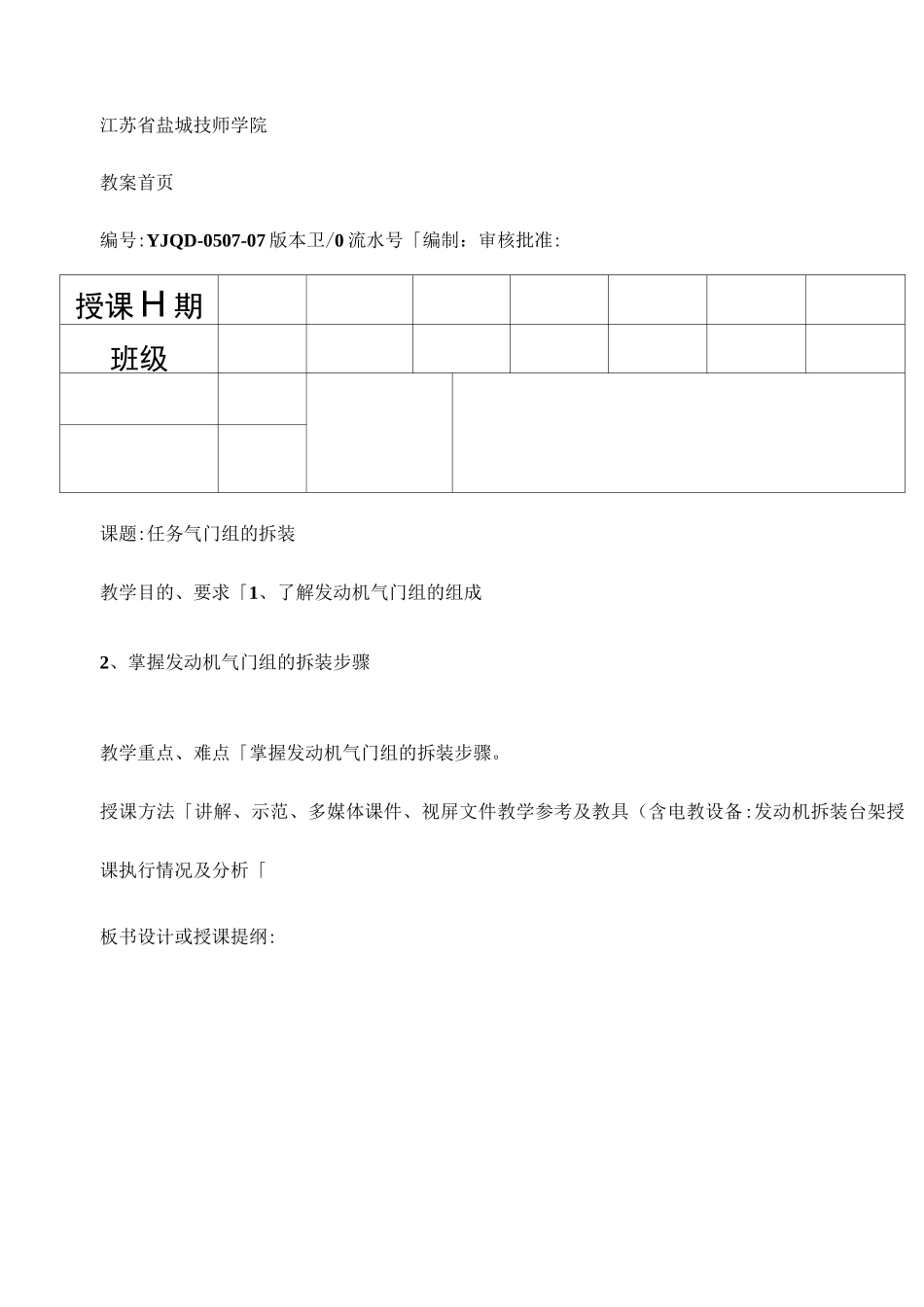

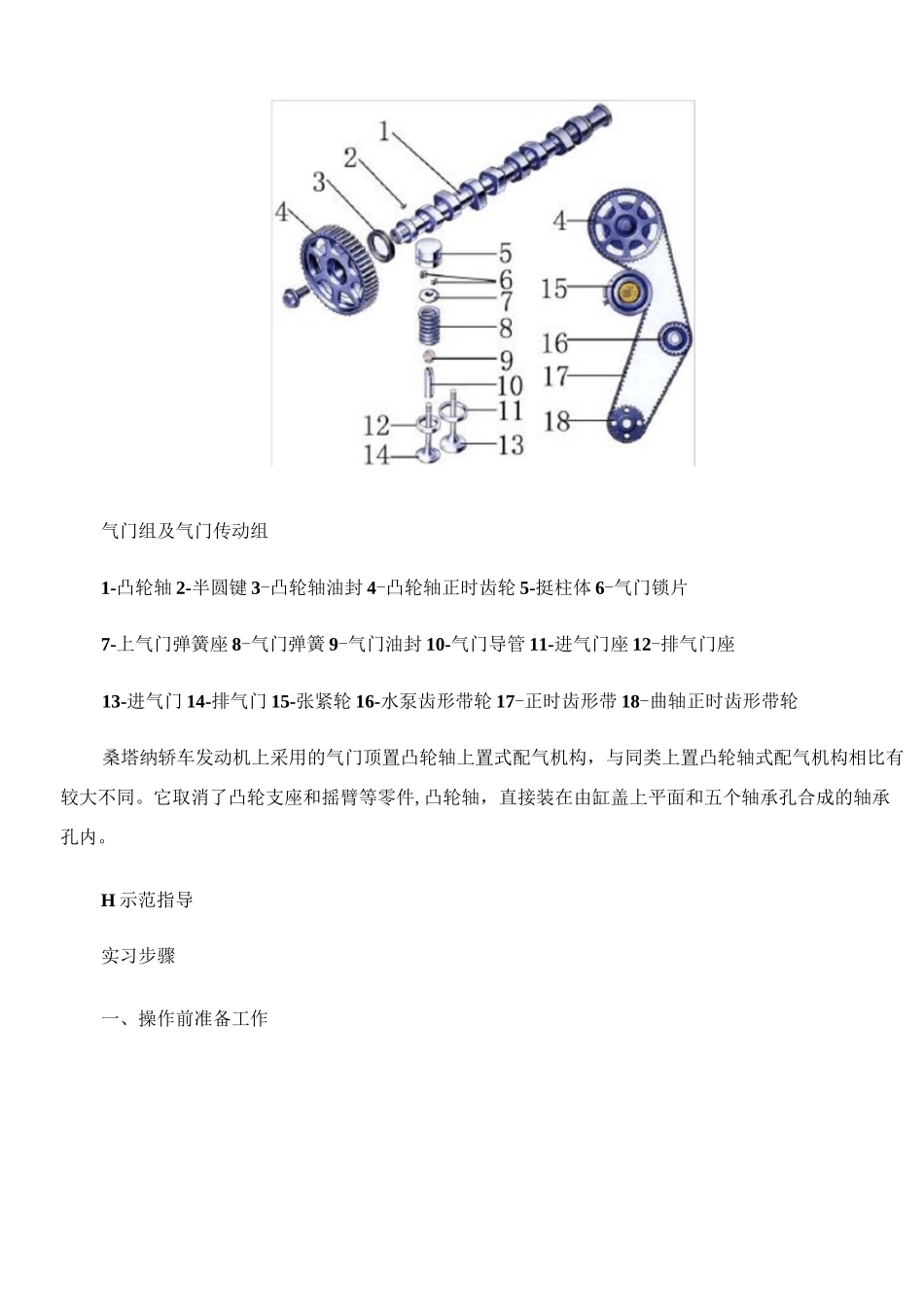

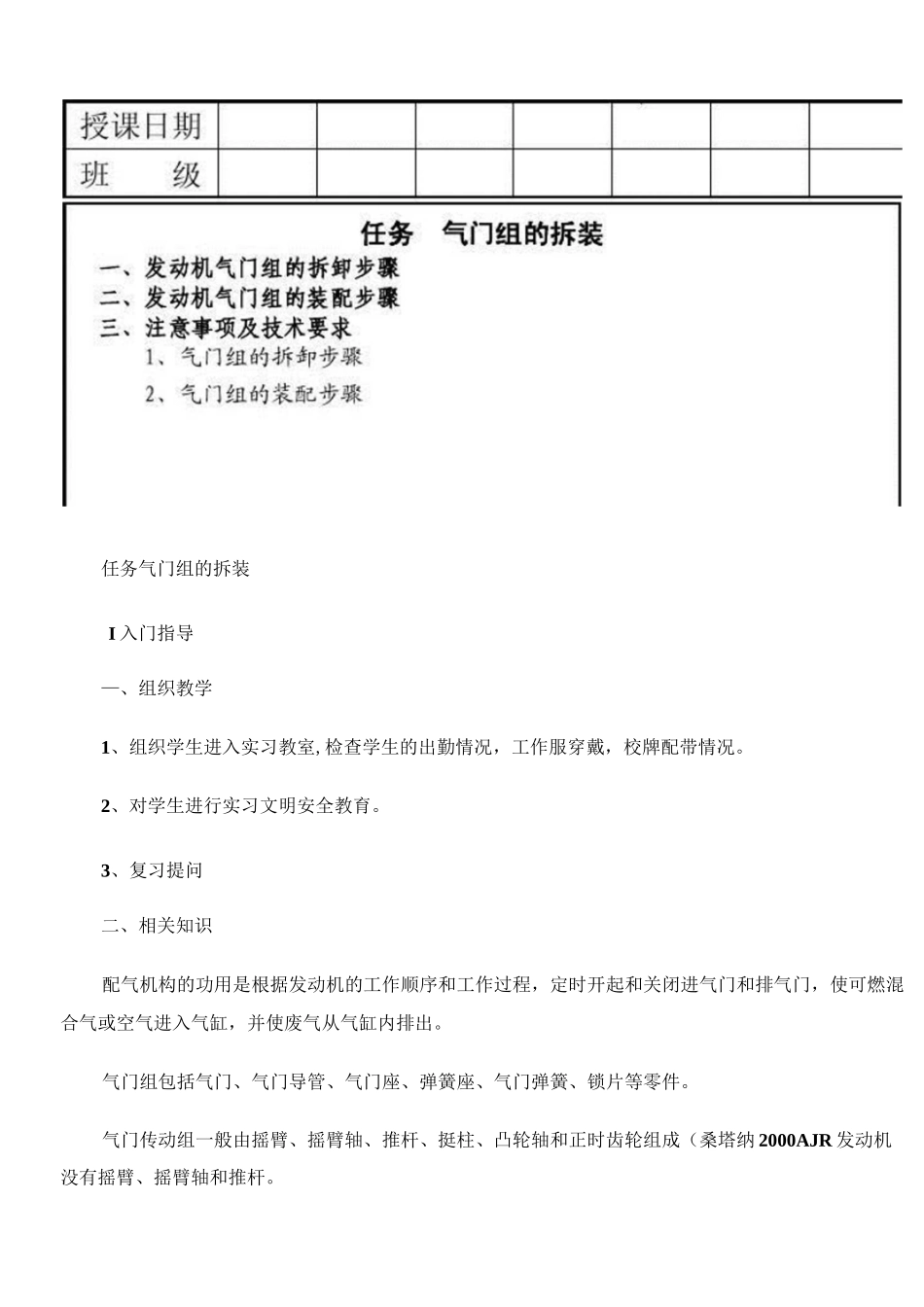

江苏省盐城技师学院教案首页编号:YJQD-0507-07版本卫/0流水号「编制：审核批准:授课H期班级课题:任务气门组的拆装教学目的、要求「1、了解发动机气门组的组成2、掌握发动机气门组的拆装步骤教学重点、难点「掌握发动机气门组的拆装步骤。授课方法「讲解、示范、多媒体课件、视屏文件教学参考及教具（含电教设备:发动机拆装台架授课执行情况及分析「板书设计或授课提纲:任务气门组的拆装I入门指导—、组织教学1、组织学生进入实习教室,检查学生的出勤情况，工作服穿戴，校牌配带情况。2、对学生进行实习文明安全教育。3、复习提问二、相关知识配气机构的功用是根据发动机的工作顺序和工作过程，定时开起和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出。气门组包括气门、气门导管、气门座、弹簧座、气门弹簧、锁片等零件。气门传动组一般由摇臂、摇臂轴、推杆、挺柱、凸轮轴和正时齿轮组成（桑塔纳2000AJR发动机没有摇臂、摇臂轴和推杆。气门组及气门传动组1-凸轮轴2-半圆键3-凸轮轴油封4-凸轮轴正时齿轮5-挺柱体6-气门锁片7-上气门弹簧座8-气门弹簧9-气门油封10-气门导管11-进气门座12-排气门座13-进气门14-排气门15-张紧轮16-水泵齿形带轮17-正时齿形带18-曲轴正时齿形带轮桑塔纳轿车发动机上采用的气门顶置凸轮轴上置式配气机构，与同类上置凸轮轴式配气机构相比有较大不同。它取消了凸轮支座和摇臂等零件,凸轮轴，直接装在由缸盖上平面和五个轴承孔合成的轴承孔内。H示范指导实习步骤一、操作前准备工作1•学生将工位卫生清理干净•准备好所需的工具、物品等。2.检查拆装台架完整情况、是否安全固定。提示:培养良好的工作习惯•做好事前准备•有利于安全操作和提高工作效率。二、气门组的拆卸1.将气缸盖总成平放在工作台上。ASA2•取出各缸的液压挺柱。提示:♦拆卸时将液压挺柱做上标记，液压挺柱不可互换。3・用气门弹簧拆装钳将气门弹簧座压下,取出气门锁片和气门弹簧。1•安装气门导管将气门导管涂上机油后用专用工具从凸轮轴端压入气缸盖到规定位置。提示:♦安装气门导管前应检查座孔和导管是否合格；♦导管安装为过盈配合.最好用专业工具压入。三、气门组的4•取出各缸的进、排气门。提示:♦拆卸时将气门必须做上标记，气门不可互换。5•用气门油封钳取出气门油封。2.安装气门油封将气门油封涂上油用专用工具安入气门油封。提示:♦检查气门油封规格是否符合要求。3.安装气门在气门杆上涂上油装入气门。提示:♦检查气门是否符合规格要求。♦区分进排气门.不要装错。♦如若使用原车旧气门，应注意各缸气门不可互换。4.装入气门弹簧。提示:♦安装前检查气门弹簧高度是否符合要求。♦应检查气门弹簧是否有变形、裂纹和折断等损坏情况。5・安装弹簧锁片a・装入气门弹簧垫片。b.专用工具将气门弹簧垫压下提示：♦安装前应检查弹簧垫、锁片是否有磨损、变形、裂纹等损坏情况。♦使用新锁片应检查尺寸规格是否符合要求。C.装入气门锁片。提示：6.装液压挺柱。提示：♦液压挺柱不可互换。2分组实习将学生分成十个小组进行实习。要求：1、正确使用工具2、零件摆放正齐3、严格拆卸、装配步骤【II巡回指导（1巡回指导学生的分组实习情况。（2巡回指导学生的安全操作情况。（3巡回指导学生的任务完成情况。（4巡回指导学生的注意事项。IV结束指导（1总结本次实习的难点和重点。（2布置作业训考核要求练评价1•在规定的时间内完成发动机气门组的拆装，使之符合技术标准。2•在操作过程中出现的违规操作.应及时指正。3•符合安全文明生产的要求。考核标准考评标准表一一发动机气门组的拆装考核时间考核项目正确使用工具气门弹簧拆装钳的使用取出液压挺柱取出气门锁片取出气门弹簧取出气门油封取出气门装气门60分钟装气门油封装气门弹簧装气门锁片装液压挺柱整理工具、清理现场分值101051055510551010评分标准与指导工具使用不当酌情扣分，并指正按要求酌情扣分，并指正按要求酌情扣分，并指正按要求酌情扣分.并指正按要求酌情扣分，并指正按要求酌情扣分，并指正按要求酌情扣分，并指正进、排气门装错扣10分并指正按要求酌情扣分，并指正按要求酌情扣分.并指正未...
