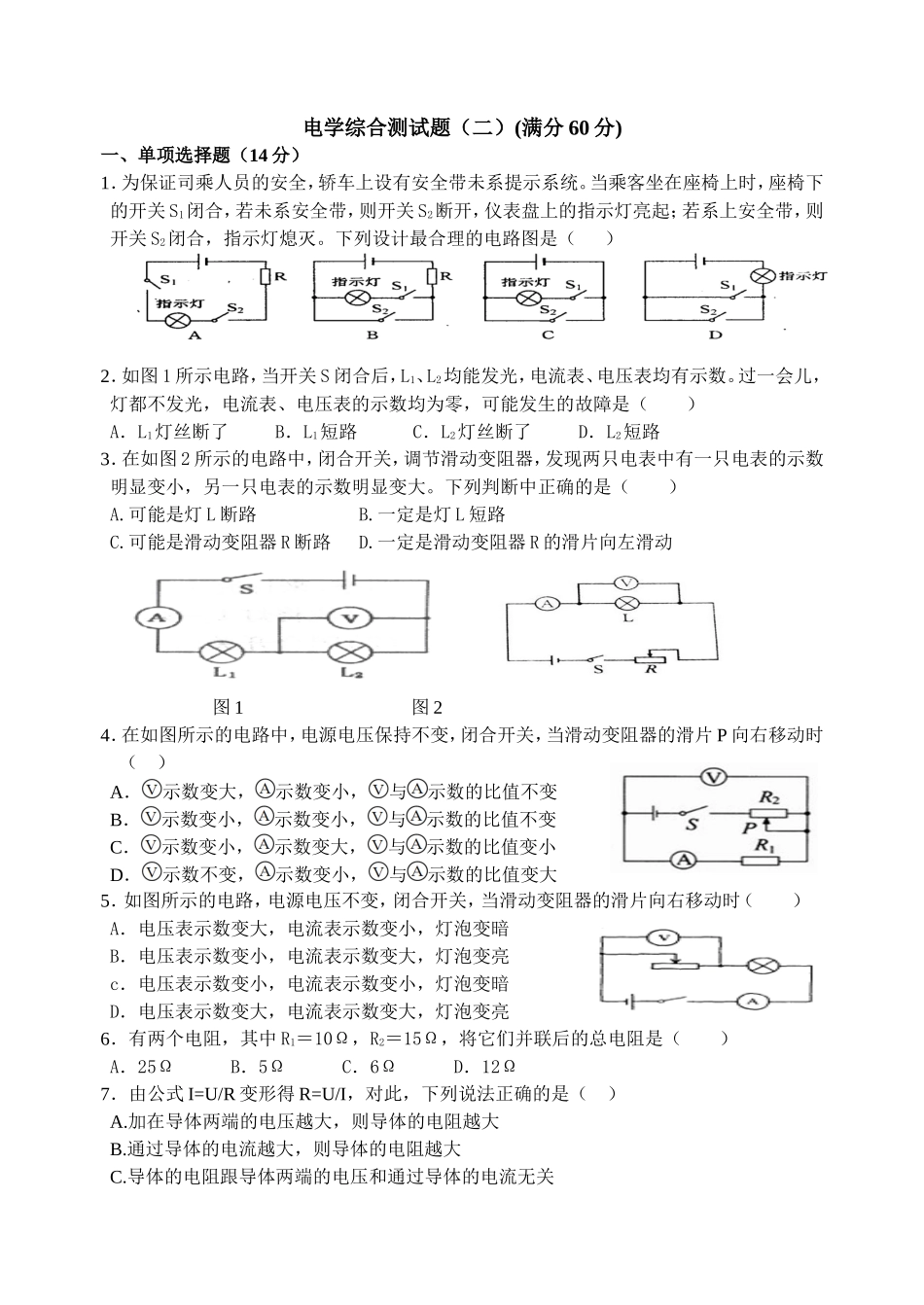

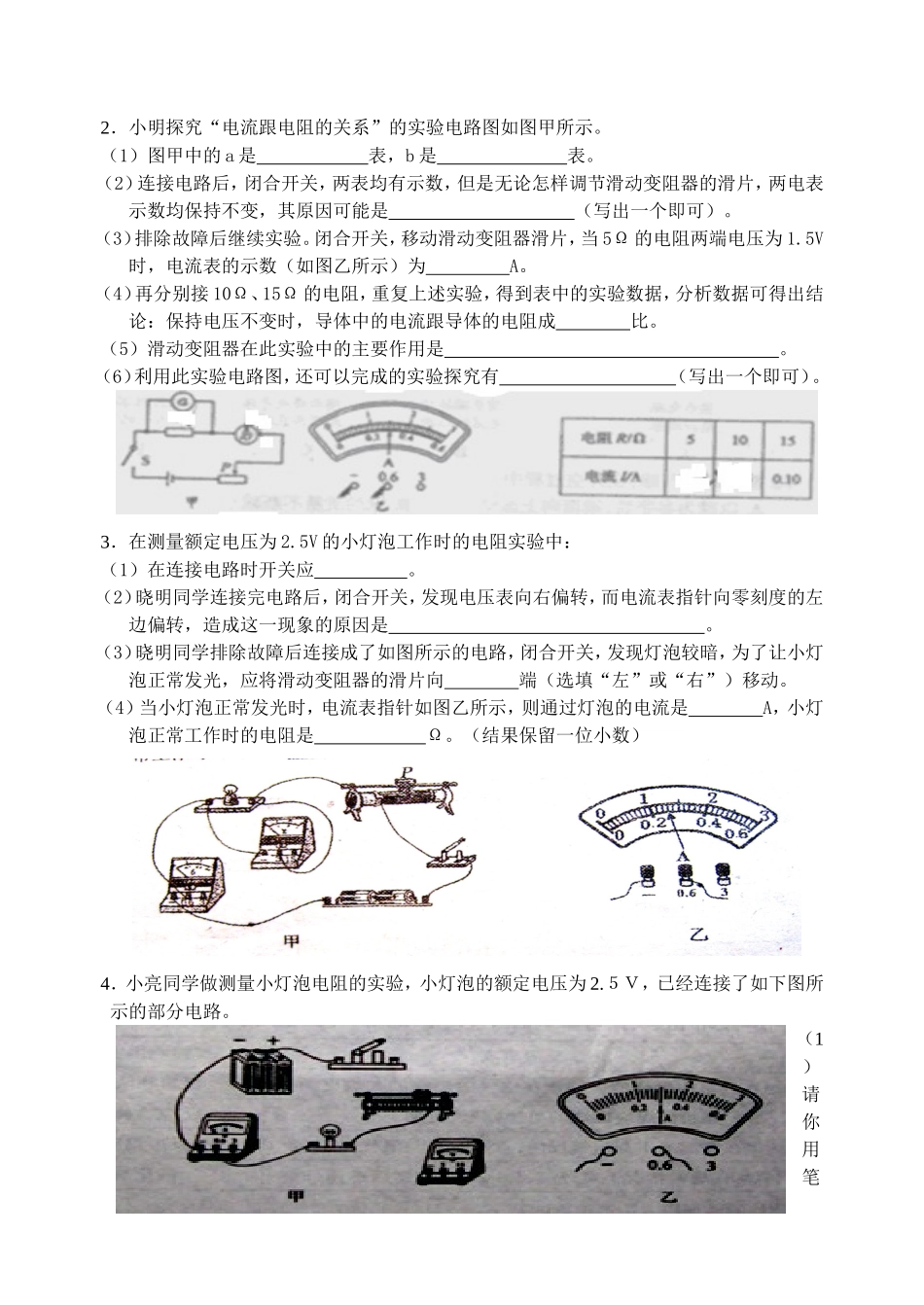

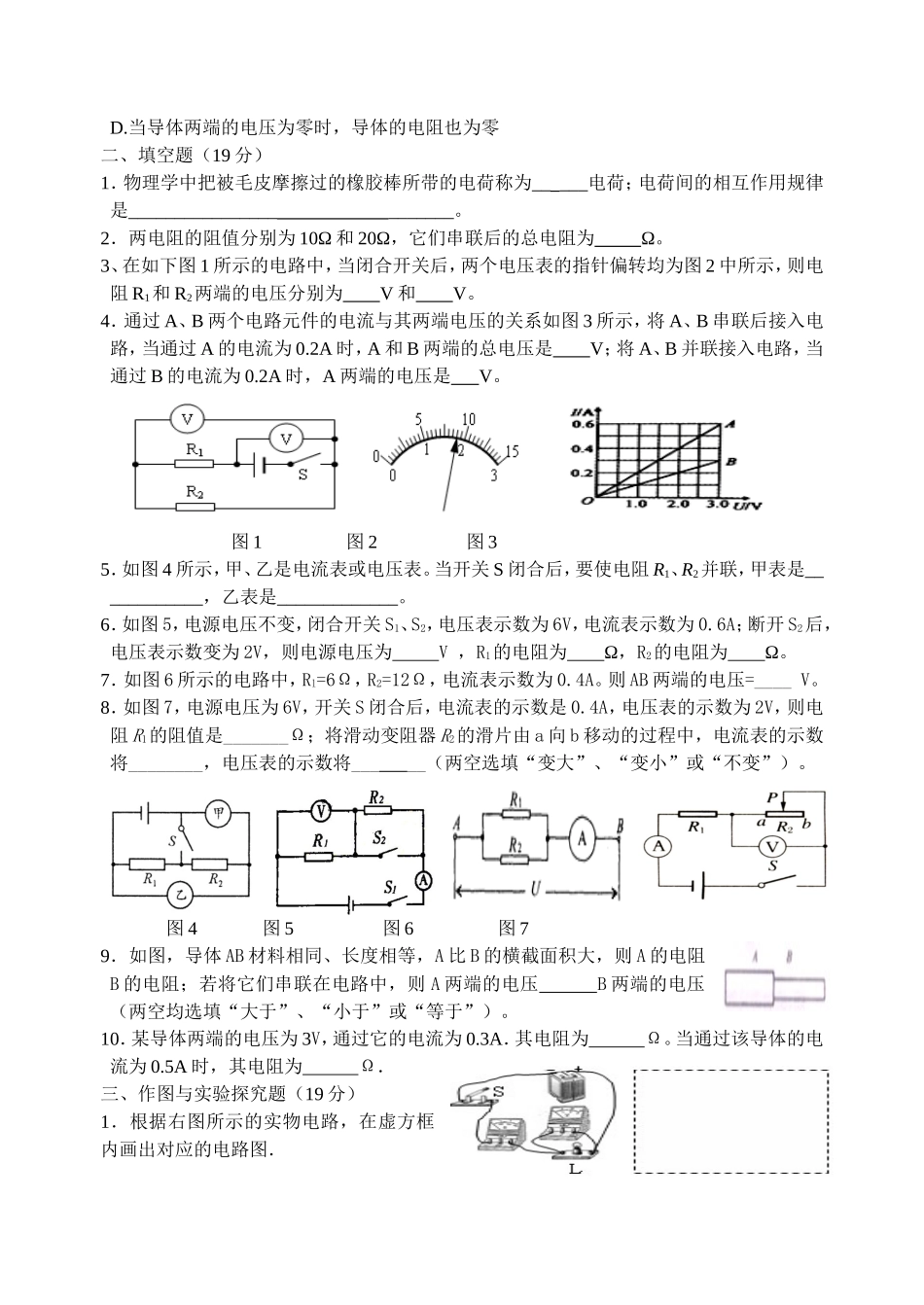

电学综合测试题（二）(满分60分)一、单项选择题（14分）1．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（）2．如图1所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路3．在如图2所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。下列判断中正确的是（）A.可能是灯L断路B.一定是灯L短路C.可能是滑动变阻器R断路D.一定是滑动变阻器R的滑片向左滑动图1图24．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时（）A．示数变大，示数变小，与示数的比值不变B．示数变小，示数变小，与示数的比值不变C．示数变小，示数变大，与示数的比值变小D．示数不变，示数变小，与示数的比值变大5．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（）A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮6．有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（）A．25ΩB．5ΩC．6ΩD．12Ω7．由公式I=U/R变形得R=U/I，对此，下列说法正确的是（）A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零二、填空题（19分）1．物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的相互作用规律是_______________________。2．两电阻的阻值分别为10Ω和20Ω，它们串联后的总电阻为Ω。3、在如下图1所示的电路中，当闭合开关后，两个电压表的指针偏转均为图2中所示，则电阻R1和R2两端的电压分别为V和V。4．通过A、B两个电路元件的电流与其两端电压的关系如图3所示，将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是V；将A、B并联接入电路，当通过B的电流为0.2A时，A两端的电压是V。图1图2图35．如图4所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是_____________。6．如图5，电源电压不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A；断开S2后，电压表示数变为2V，则电源电压为V，R1的电阻为Ω，R2的电阻为Ω。7．如图6所示的电路中，Rl=6Ω，R2=12Ω，电流表示数为0.4A。则AB两端的电压=____V。8．如图7，电源电压为6V，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是_______Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________，电压表的示数将_____（两空选填“变大”、“变小”或“不变”）。图4图5图6图79．如图，导体AB材料相同、长度相等，A比B的横截面积大，则A的电阻B的电阻；若将它们串联在电路中，则A两端的电压B两端的电压（两空均选填“大于”、“小于”或“等于”）。10．某导体两端的电压为3V，通过它的电流为0.3A．其电阻为Ω。当通过该导体的电流为0.5A时，其电阻为Ω．三、作图与实验探究题（19分）1．根据右图所示的实物电路，在虚方框内画出对应的电路图．2．小明探究“电流跟电阻的关系”的实验电路图如图甲所示。（1）图甲中的a是表，b是表。（2）连接电路后，闭合开关，两表均有示数，但是无论怎样调节滑动变阻器的滑片，两电表示数均保持不变，其原因可能是（写出一个即可）。（3）排除故障后继续实验。闭合开关，移动滑动变阻器滑片，当5Ω的电阻两端电压为1.5V时，电流表的示数（如图乙所示）为A。（4）再分别接10Ω、15Ω的电阻，重复上述实验，得到表中的实验数据，分析数据可得出结论：保持电压不变时，导体中的电流跟导体的电...
