药用铝箔(国家药包材标准YBB00152002—2015)VIP免费

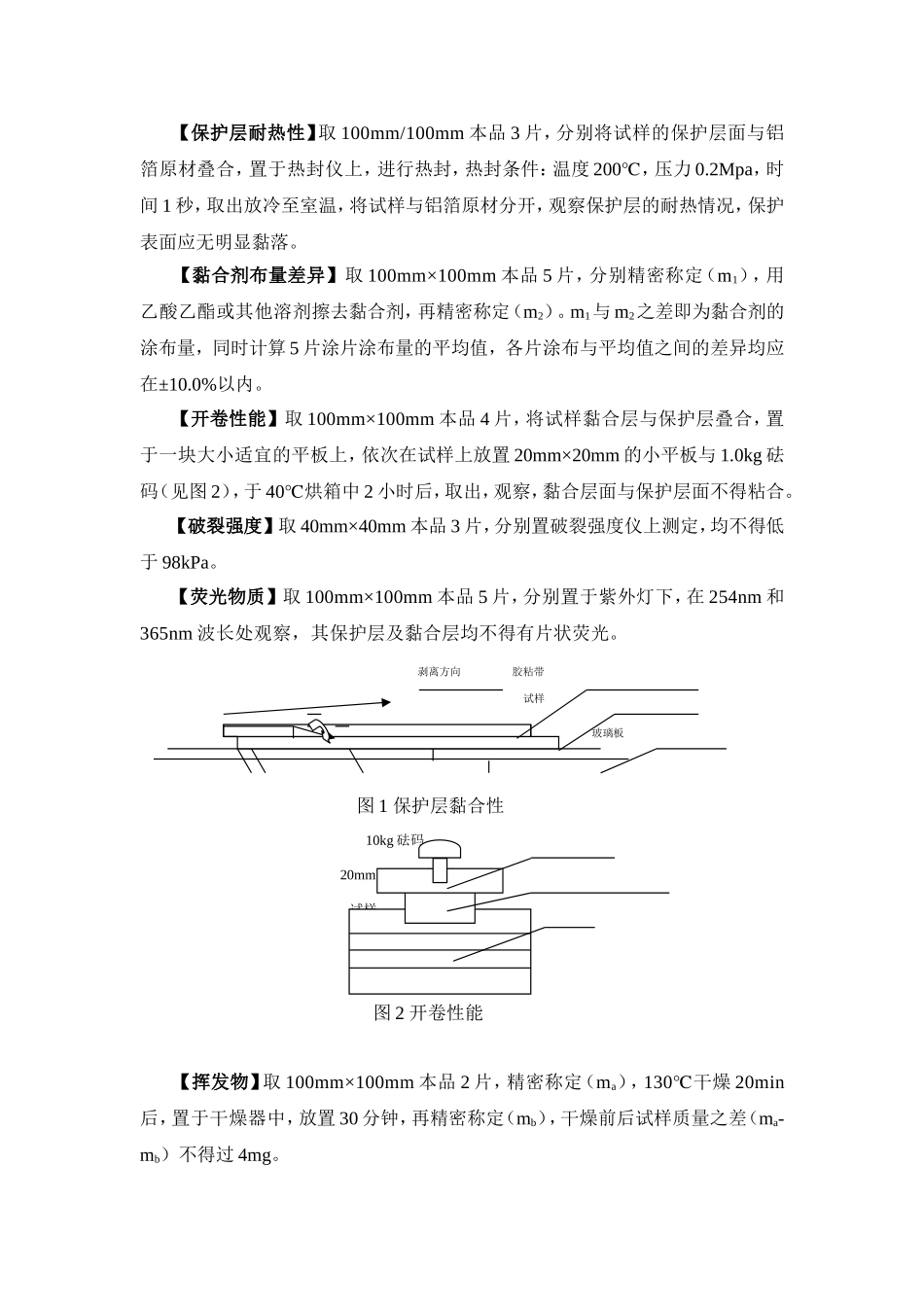

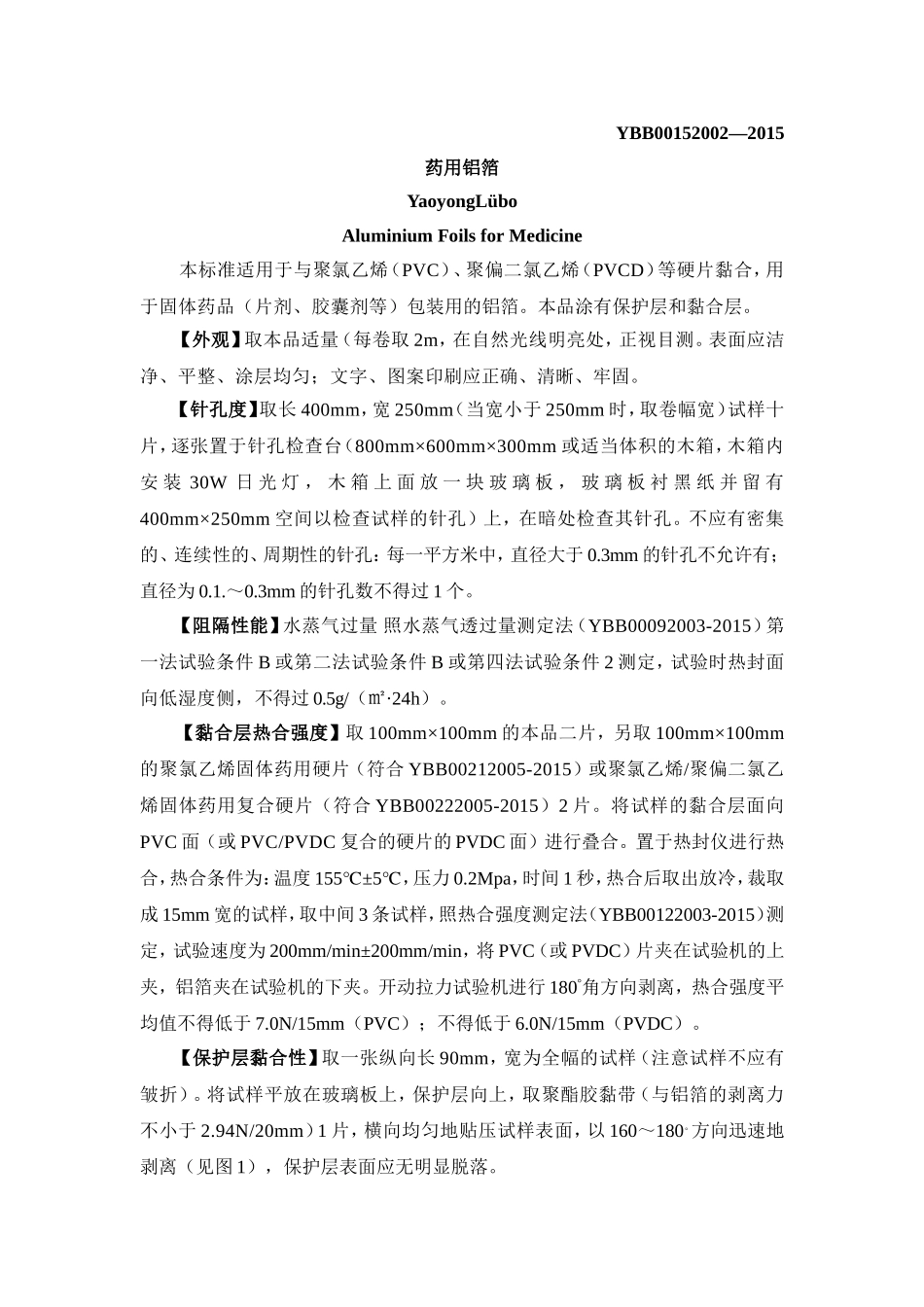

YBB00152002—2015药用铝箔YaoyongLüboAluminiumFoilsforMedicine本标准适用于与聚氯乙烯（PVC）、聚偏二氯乙烯（PVCD）等硬片黏合，用于固体药品（片剂、胶囊剂等）包装用的铝箔。本品涂有保护层和黏合层。【外观】取本品适量（每卷取2m，在自然光线明亮处，正视目测。表面应洁净、平整、涂层均匀；文字、图案印刷应正确、清晰、牢固。【针孔度】取长400mm，宽250mm（当宽小于250mm时，取卷幅宽）试样十片，逐张置于针孔检查台（800mm×600mm×300mm或适当体积的木箱，木箱内安装30W日光灯，木箱上面放一块玻璃板，玻璃板衬黑纸并留有400mm×250mm空间以检查试样的针孔）上，在暗处检查其针孔。不应有密集的、连续性的、周期性的针孔：每一平方米中，直径大于0.3mm的针孔不允许有；直径为0.1.～0.3mm的针孔数不得过1个。【阻隔性能】水蒸气过量照水蒸气透过量测定法（YBB00092003-2015）第一法试验条件B或第二法试验条件B或第四法试验条件2测定，试验时热封面向低湿度侧，不得过0.5g/（㎡·24h）。【黏合层热合强度】取100mm×100mm的本品二片，另取100mm×100mm的聚氯乙烯固体药用硬片（符合YBB00212005-2015）或聚氯乙烯/聚偏二氯乙烯固体药用复合硬片（符合YBB00222005-2015）2片。将试样的黏合层面向PVC面（或PVC/PVDC复合的硬片的PVDC面）进行叠合。置于热封仪进行热合，热合条件为：温度155℃±5℃，压力0.2Mpa，时间1秒，热合后取出放冷，裁取成15mm宽的试样，取中间3条试样，照热合强度测定法（YBB00122003-2015）测定，试验速度为200mm/min±200mm/min，将PVC（或PVDC）片夹在试验机的上夹，铝箔夹在试验机的下夹。开动拉力试验机进行180°角方向剥离，热合强度平均值不得低于7.0N/15mm（PVC）；不得低于6.0N/15mm（PVDC）。【保护层黏合性】取一张纵向长90mm，宽为全幅的试样（注意试样不应有皱折）。将试样平放在玻璃板上，保护层向上，取聚酯胶黏带（与铝箔的剥离力不小于2.94N/20mm）1片，横向均匀地贴压试样表面，以160～180。方向迅速地剥离（见图1），保护层表面应无明显脱落。【保护层耐热性】取100mm/100mm本品3片，分别将试样的保护层面与铝箔原材叠合，置于热封仪上，进行热封，热封条件：温度200℃，压力0.2Mpa，时间1秒，取出放冷至室温，将试样与铝箔原材分开，观察保护层的耐热情况，保护表面应无明显黏落。【黏合剂布量差异】取100mm×100mm本品5片，分别精密称定（m1），用乙酸乙酯或其他溶剂擦去黏合剂，再精密称定（m2）。m1与m2之差即为黏合剂的涂布量，同时计算5片涂片涂布量的平均值，各片涂布与平均值之间的差异均应在±10.0%以内。【开卷性能】取100mm×100mm本品4片，将试样黏合层与保护层叠合，置于一块大小适宜的平板上，依次在试样上放置20mm×20mm的小平板与1.0kg砝码（见图2），于40℃烘箱中2小时后，取出，观察，黏合层面与保护层面不得粘合。【破裂强度】取40mm×40mm本品3片，分别置破裂强度仪上测定，均不得低于98kPa。【荧光物质】取100mm×100mm本品5片，分别置于紫外灯下，在254nm和365nm波长处观察，其保护层及黏合层均不得有片状荧光。剥离方向胶粘带试样玻璃板图1保护层黏合性10kg砝码20mm×20mm小平板试样图2开卷性能【挥发物】取100mm×100mm本品2片，精密称定（ma），130℃干燥20min后，置于干燥器中，放置30分钟，再精密称定（mb），干燥前后试样质量之差（ma-mb）不得过4mg。【溶出物试验】供试液的制备：取本品内表面积300cm2，切成3cm×0.3cm的小片，水洗，室温干燥后，置于500ml的锥形瓶中，加水200ml，以适当的方法封口后，置高压蒸汽灭菌器内，110±2℃维持30分钟，放冷至室温，作为供试液；另取水同法操作，作为空白液，进行下列试验：易氧化物精密量取水浸液20ml，精密加入高锰酸钾滴定液（0.002mol/L）20ml与稀硫酸1ml，煮沸3分钟，迅速冷却，加入碘化钾0.1g，在暗处放置5分钟，用硫代硫酸钠液（0.01mol/L）滴定至近终点时，加入淀粉指示液5滴，继续滴定至无色，另取空白液同法操作，二者消耗硫代硫酸钠滴定液（0.01mol/L）之差不得过1.5ml。重金属精密量取试验液40ml，加醋酸盐缓冲液（pH3.5）2ml，依法检查（《...
