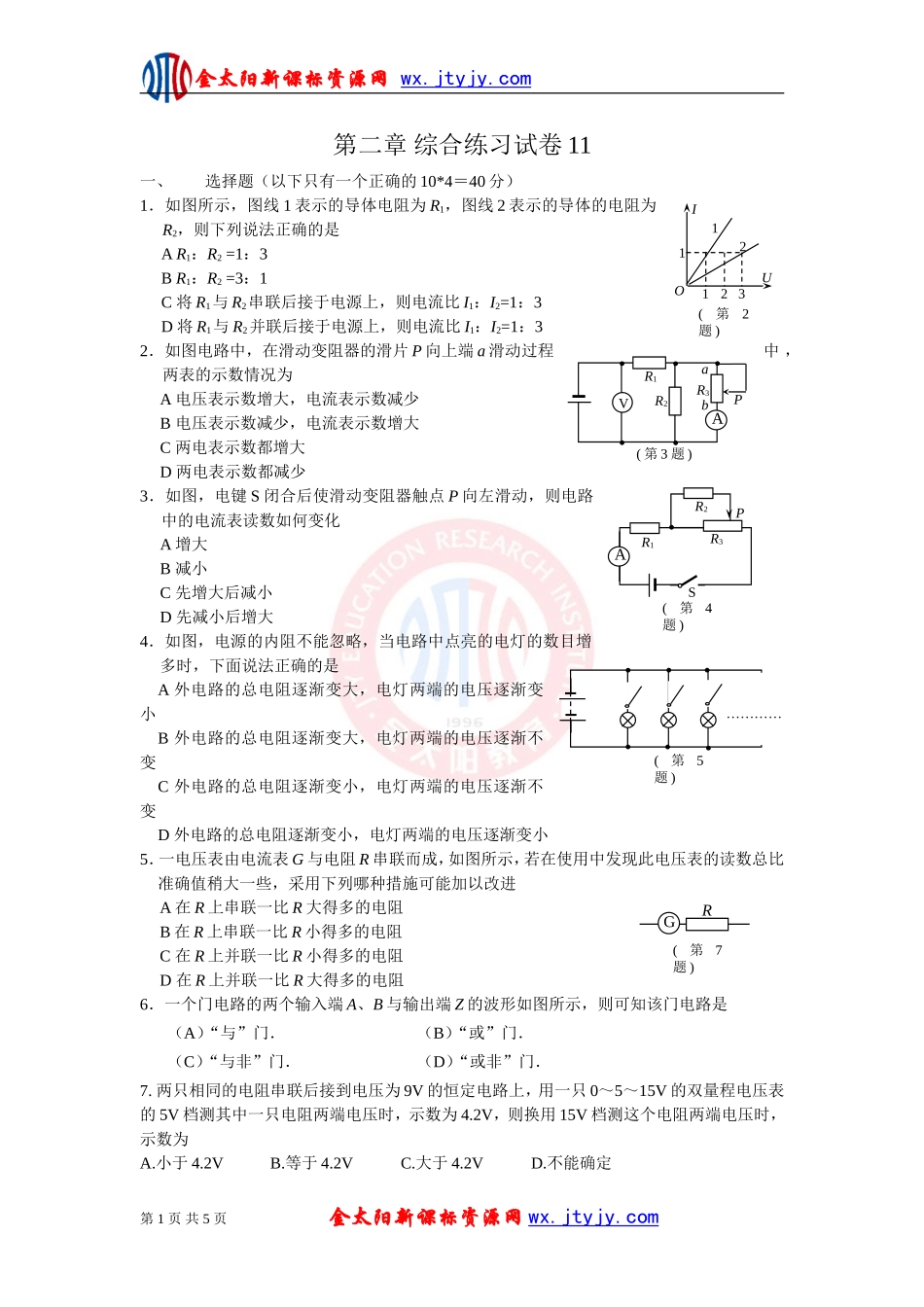

金太阳新课标资源网wx.jtyjy.com第二章综合练习试卷11一、选择题（以下只有一个正确的10*4＝40分）1．如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是AR1：R2=1：3BR1：R2=3：1C将R1与R2串联后接于电源上，则电流比I1：I2=1：3D将R1与R2并联后接于电源上，则电流比I1：I2=1：32．如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为A电压表示数增大，电流表示数减少B电压表示数减少，电流表示数增大C两电表示数都增大D两电表示数都减少3．如图，电键S闭合后使滑动变阻器触点P向左滑动，则电路中的电流表读数如何变化A增大B减小C先增大后减小D先减小后增大4．如图，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是A外电路的总电阻逐渐变大，电灯两端的电压逐渐变小B外电路的总电阻逐渐变大，电灯两端的电压逐渐不变C外电路的总电阻逐渐变小，电灯两端的电压逐渐不变D外电路的总电阻逐渐变小，电灯两端的电压逐渐变小5．一电压表由电流表G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍大一些，采用下列哪种措施可能加以改进A在R上串联一比R大得多的电阻B在R上串联一比R小得多的电阻C在R上并联一比R小得多的电阻D在R上并联一比R大得多的电阻6．一个门电路的两个输入端A、B与输出端Z的波形如图所示，则可知该门电路是（A）“与”门．（B）“或”门．（C）“与非”门．（D）“或非”门．7.两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定第1页共5页金太阳新课标资源网wx.jtyjy.comVAR1R2R3baP(第3题)…………(第5题)RG(第7题)SR1R2R3P(第4题)AO2UI1(第2题)1123金太阳新课标资源网wx.jtyjy.com8．小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为RG、RA、RV，它们之间的大小关系是A.RGRV>RA二、选择题（以下有一个或几个正确的54＝20分）9．经过精确校准的电压表V1和V2，分别用来测定如图所示电路中R两端a、b间的电压，读数依次为12.7V和12.3V，则A．a、b间的实际电压应大于12.7VB、a、b间的实际电压应小于12.3VC、电压表V1的内阻大于V2的内阻D、电压表V1的内阻小于V2的内阻10．如图所示电路中，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面判断正确的是A．L1和L3变亮，L2变暗B．LI变暗，L2变亮，L3亮度不变C．L1中电流变化值小于L3中电流变化值D．Ll上电压变化值小于L2上的电压变化值11．在如图电路中，电键S1、S2、S3、S4均闭合．C是水平放置的平行板电容器，板间悬浮着一油滴P．断开哪一个电键后P会向下运动（）AS1BS2CS3DS412.右图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么A.若电压表示数有显著变化，测量R的值时，S应接aB.若电压表示数有显著变化，测量R的值时，S应接bC.若电流表示数有显著变化，测量R的值时，S应接aD.若电流表示数有显著变化，测量R的值时，S应接b13．如右图所示的电路中，电阻R1=10Ω，R3=5Ω，R4=10Ω，电容器电容C=2μF，电源电动势E=15V，内阻不计，要使电容器不带有电，变阻器R2的阻值应调为A．8ΩB．16ΩC．20ΩD．40Ω三、填空题(每格2分共30分)14．由门电路构成的一简单控制电路如图，其中R’为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡。其工作情况是：当光敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮。该逻辑电路第2页共5页金太阳新课标资源网wx.jtyjy.comS3S1S4S2(第13题)CP(第8题)(第9题)金太阳新课标资源网wx.jtyjy.com是________门电路，要增大该控制电路的灵敏度，可使变阻器R的阻值________（填“变大”或“变小”）。15、一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一...
