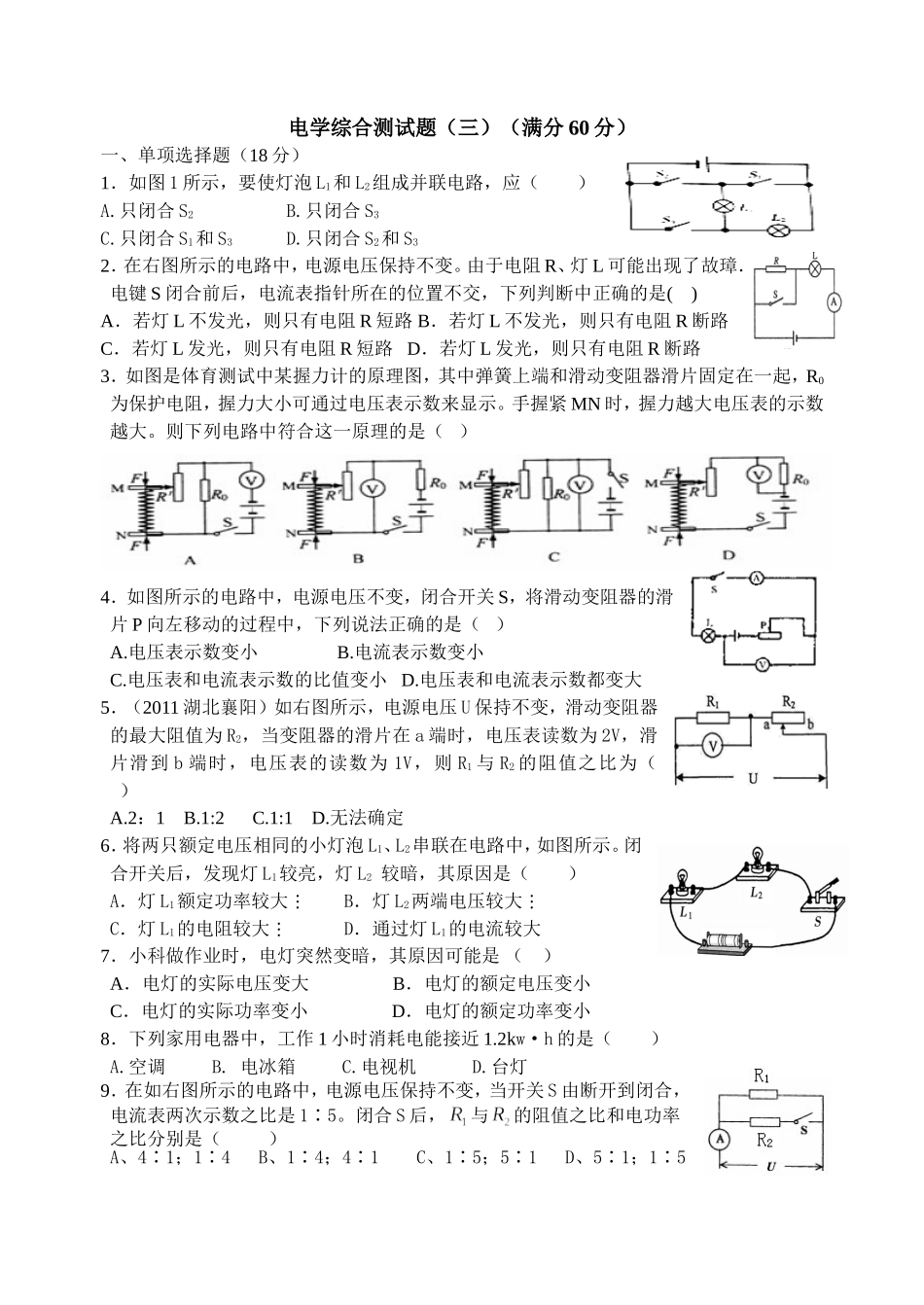

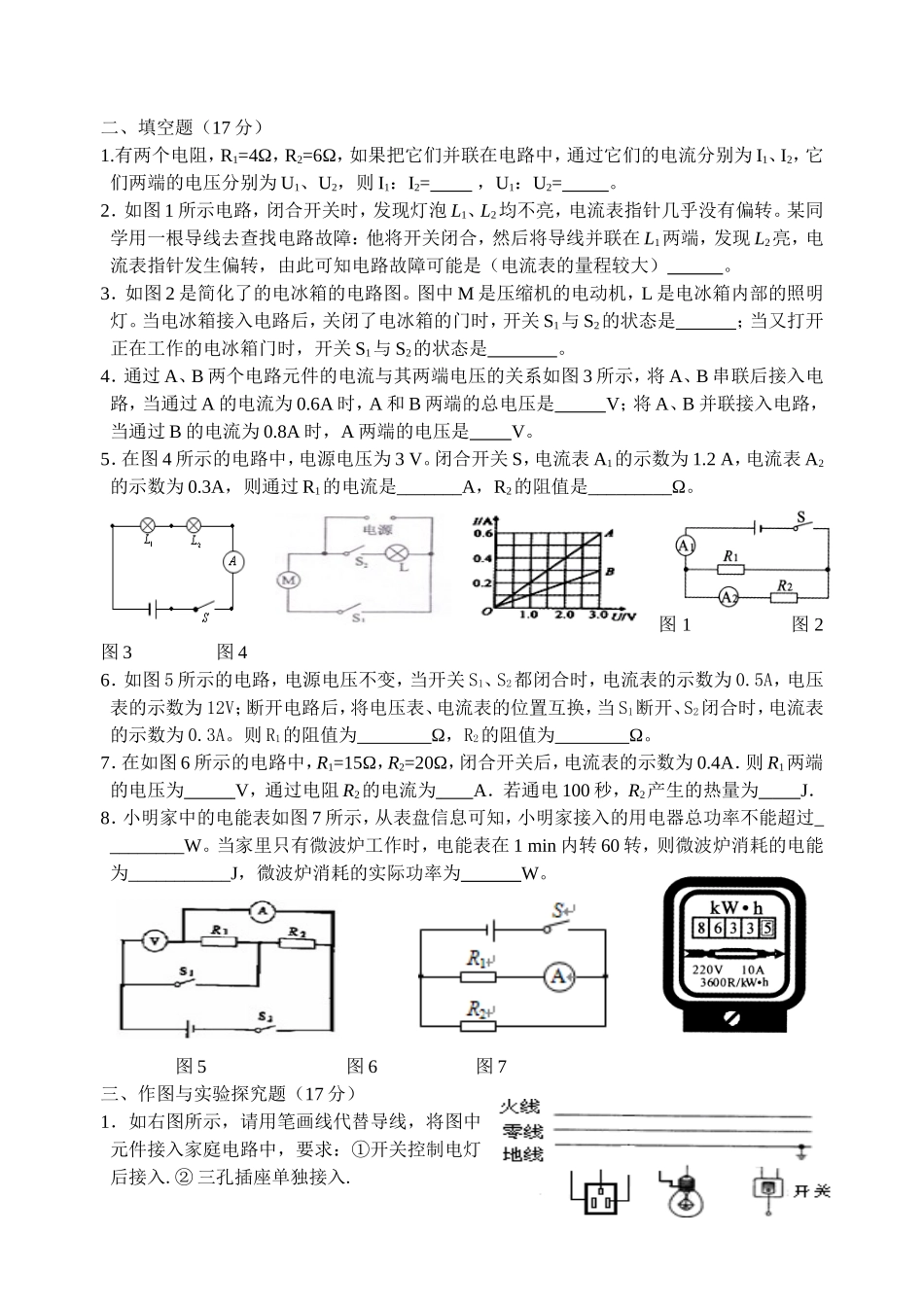

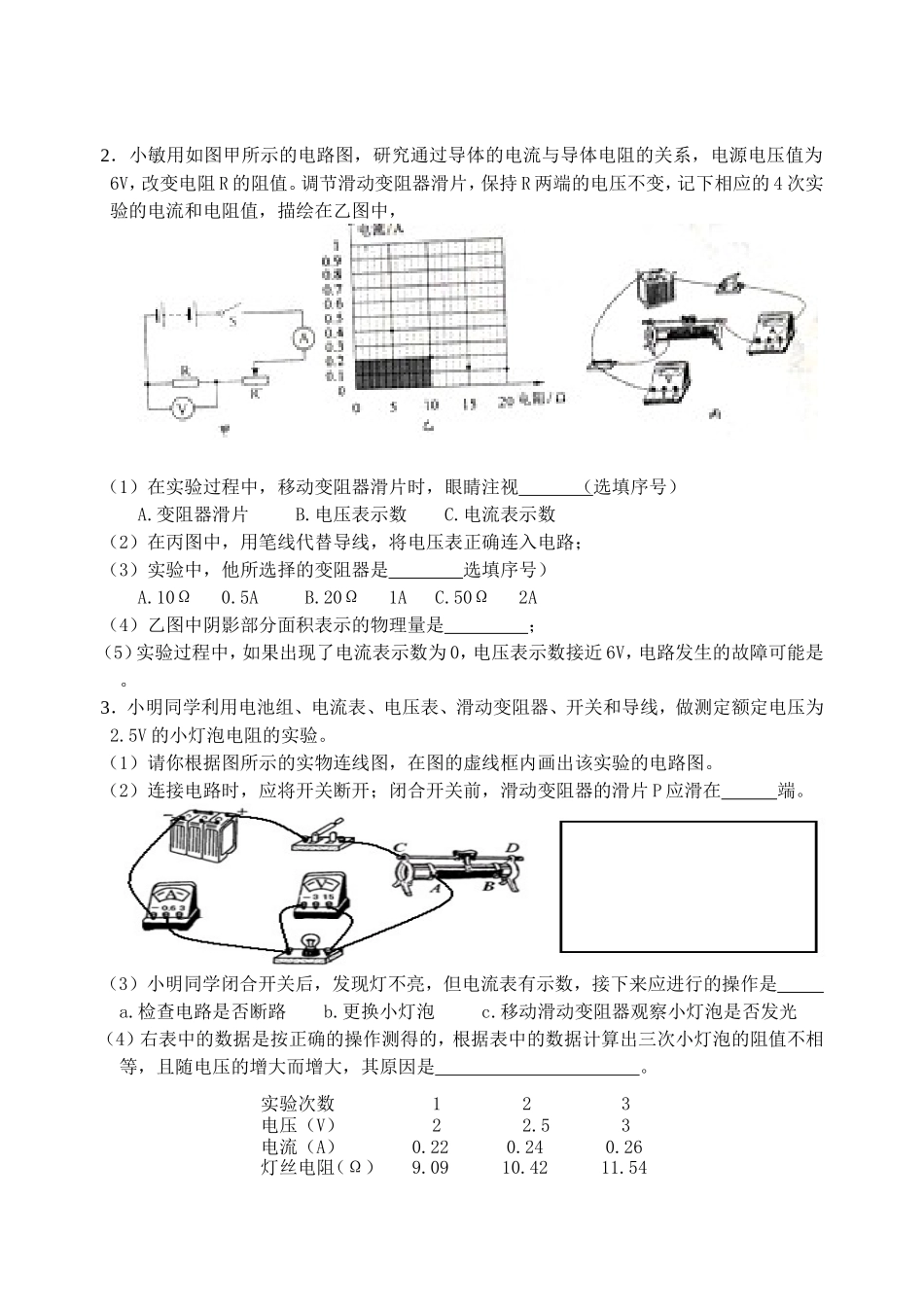

电学综合测试题（三）（满分60分）一、单项选择题（18分）1．如图1所示，要使灯泡L1和L2组成并联电路，应（）A.只闭合S2B.只闭合S3C.只闭合S1和S3D.只闭合S2和S32．在右图所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故璋．电键S闭合前后，电流表指针所在的位置不交，下列判断中正确的是()A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路3．如图是体育测试中某握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是（）4．如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A.电压表示数变小B.电流表示数变小C.电压表和电流表示数的比值变小D.电压表和电流表示数都变大5．（2011湖北襄阳）如右图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为（）A.2：1B.1:2C.1:1D.无法确定6．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大7．小科做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小8．下列家用电器中，工作1小时消耗电能接近1.2kw·h的是（）A.空调B.电冰箱C.电视机D.台灯9．在如右图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，与的阻值之比和电功率之比分别是（）A、4∶1；1∶4B、1∶4；4∶1C、1∶5；5∶1D、5∶1；1∶5二、填空题（17分）1.有两个电阻，R1=4Ω，R2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1：I2=，U1：U2=。2．如图1所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）。3．如图2是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是；当又打开正在工作的电冰箱门时，开关S1与S2的状态是。4．通过A、B两个电路元件的电流与其两端电压的关系如图3所示，将A、B串联后接入电路，当通过A的电流为0.6A时，A和B两端的总电压是V；将A、B并联接入电路，当通过B的电流为0.8A时，A两端的电压是V。5．在图4所示的电路中，电源电压为3V。闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_________Ω。图1图2图3图46．如图5所示的电路，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为12V；断开电路后，将电压表、电流表的位置互换，当S1断开、S2闭合时，电流表的示数为0.3A。则R1的阻值为Ω，R2的阻值为Ω。7．在如图6所示的电路中，R1=15Ω，R2=20Ω，闭合开关后，电流表的示数为0.4A．则R1两端的电压为V，通过电阻R2的电流为A．若通电100秒，R2产生的热量为J．8．小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过_________W。当家里只有微波炉工作时，电能表在1min内转60转，则微波炉消耗的电能为___________J，微波炉消耗的实际功率为W。图5图6图7三、作图与实验探究题（17分）1．如右图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯后接入.②三孔插座单独接入.2．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压值为6V，改变电阻R的阻值。调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘...
