第四章 稳定性分析——劳斯判据(4-1)VIP免费

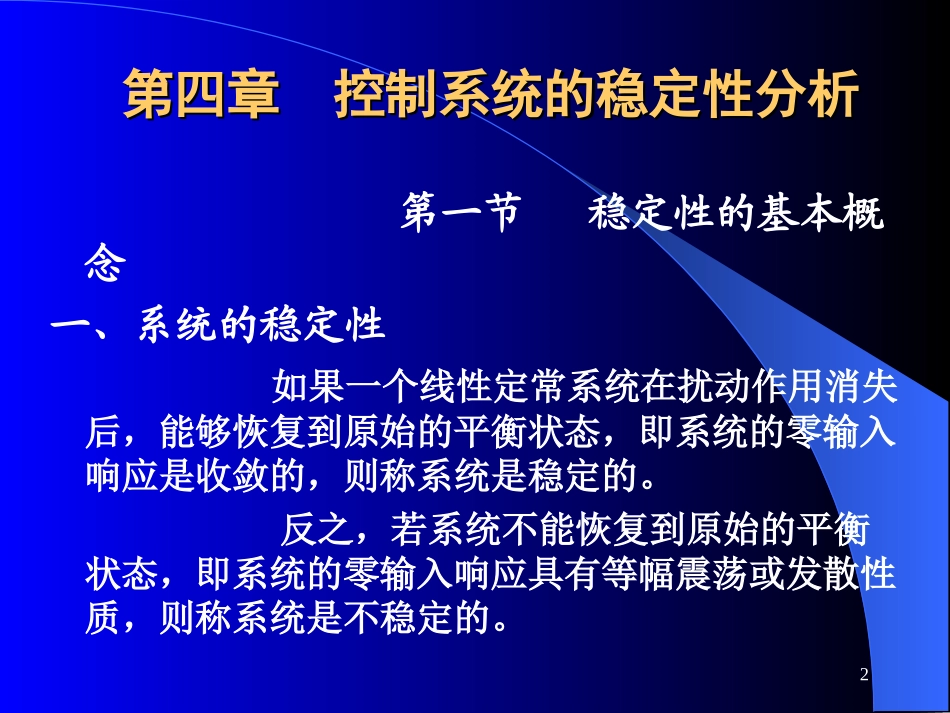

1第四章控制系统的稳定性分析第四章控制系统的稳定性分析上海交通大学自动化系田作华Zhtian@sjtu.edu.cn2第一节稳定性的基本概念一、系统的稳定性如果一个线性定常系统在扰动作用消失后，能够恢复到原始的平衡状态，即系统的零输入响应是收敛的，则称系统是稳定的。反之，若系统不能恢复到原始的平衡状态，即系统的零输入响应具有等幅震荡或发散性质，则称系统是不稳定的。第四章控制系统的稳定性分析第四章控制系统的稳定性分析3例：稳定系统不稳定系统定义表明：线性系统的稳定性仅取决于系统自身的固有特性，而与外界条件无关。设系统在初始条件为零，输入为单位脉冲函数，即R（S）=1。当t>0时，=0，这相当于系统在扰动信号作用下，输出信号偏离原平衡工作点的问题。若时，这时系统的输出为脉冲响应即输出增量收敛于原平衡工作点，线性系统稳定。)(t0)(limtct4二、线性系统稳定的充要条件设闭环系统的传递函数令为系统特征方程的根，而彼此不等。干扰为理想脉冲函数：则)()()()()(01110111sDsBasasasabsbsbsbsRsCsnnnnmmmm)(nmni,,2,10)(sDrjjjjjjjkiiijsjsspscsDsBsRsDsBsC11)()()()()()()()(nrk2)sincos()(11tBtAeectcjjjjrjtkitpiji)0(tip1)(sR5上式表明：1。当且仅当系统的特征根全部具有负实部（和均小于零），即特征根的位置分布在S平面的左半部时，才能成立，此时系统在扰动消失后能恢复到原来的平衡状态，则系统是稳定的。2。若特征根中有一个或一个以上正实部根，即根的位置分布在S平面的右半部，则，表明系统不稳定；3。若特征根中具有一个或一个以上实部的根为零（虚根），即根的位置正好分布在S平面的虚轴上，而其余的根均位于S平面的左半部，此时系统处于临界稳定状态，输出呈等幅振荡，系统在扰动信号消失后也不能恢复到原来的平衡位置，按照稳定性定义，也属于不稳定系统。6结论：线性系统稳定的充要条件是：闭环系统特征方程的所有根均具有负实部；或者说，闭环传递函数的极点均分布在平面的左半部。7系统是否稳定特征方程根的分布方程的系数。劳斯稳定判据就是根据特征方程的系数来分析系统的稳定性的一种判据，它避免了直接求特征方程根的繁琐过程。劳斯稳定判据一般简称为劳斯判据。第二节劳斯稳定判据第二节劳斯稳定判据8设线性系统的特征方程为：由代数知识可知：方程的所有根均分布在左半平面的必要条件是：特征方程所有系数均为正数。(若均为负数，方程两边同乘以-1，使之也变为正数)，即若特征方程中任一系数为负或缺项（系数为零），则可断定此系统为不稳定系统。)1,0(,0niai00111asaSasannnn91．劳斯判据应用劳斯判据分析系统的稳定性步骤：第一步：将特征方程式的系数按下列规则排成两行，即第二步：建立劳斯表（又叫劳斯阵列）。例：五阶系统，其特征方程：00111asaSasannnn42,,nnnaaa531,,nnnaaa00122334455asasasasasa10第三步：根据劳斯判据判别系统的稳定性。劳斯判据：线性系统稳定的充要条件是：劳斯表中第一列各值为正，则系统稳定；若劳斯表中第一列出现负值，则系统不稳定，且实部为正（即分布在平面右半部）的根的数目，等于劳斯表中第一列系数符号改变的次数。000000002121101212111010121242112405142425341302441355BCBCDsBBAABCsaAaABAAaaABsaaaaaAaaaaaAsaaasaaas11例：系统的特征方程：试用劳斯判据判别其稳定性。解：列出劳斯表劳斯表中第一列元素无符号变化，说明该系统特征方程没有正实部根，所以系统稳定。0617177234ssss0060012.140657.140177617101234sssss12例：系统的特征方程为：试用劳斯判据判别其稳定性。解:列出劳斯表因为劳斯表中第一列元素的符号变化两次，说明该系统有两个特征方程的根在右半s平面，所以系统不稳定。05010423sss05005.25041010123ssss132．劳斯判据的两种特殊情况（1）劳斯表中某一行...
