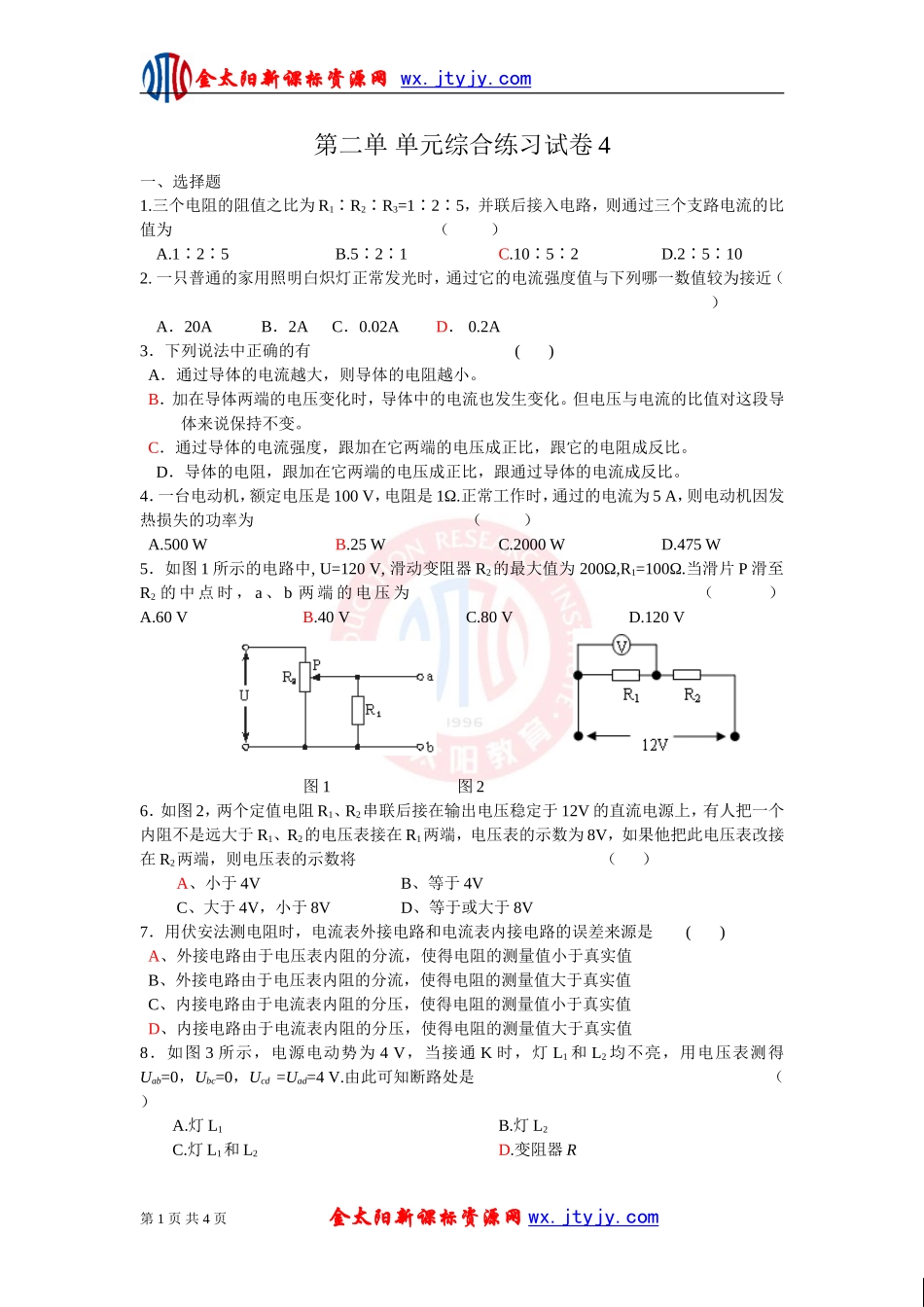

金太阳新课标资源网wx.jtyjy.com第二单单元综合练习试卷4一、选择题1.三个电阻的阻值之比为R1∶R2∶R3=1∶2∶5，并联后接入电路，则通过三个支路电流的比值为（）A.1∶2∶5B.5∶2∶1C.10∶5∶2D.2∶5∶102.一只普通的家用照明白炽灯正常发光时，通过它的电流强度值与下列哪一数值较为接近（）A．20AB．2AC．0.02AD．0.2A3．下列说法中正确的有()A．通过导体的电流越大，则导体的电阻越小。B．加在导体两端的电压变化时，导体中的电流也发生变化。但电压与电流的比值对这段导体来说保持不变。C．通过导体的电流强度，跟加在它两端的电压成正比，跟它的电阻成反比。D．导体的电阻，跟加在它两端的电压成正比，跟通过导体的电流成反比。4．一台电动机，额定电压是100V，电阻是1Ω.正常工作时，通过的电流为5A，则电动机因发热损失的功率为（）A.500WB.25WC.2000WD.475W5．如图1所示的电路中,U=120V,滑动变阻器R2的最大值为200Ω,R1=100Ω.当滑片P滑至R2的中点时，a、b两端的电压为（）A.60VB.40VC.80VD.120V图1图26．如图2，两个定值电阻R1、R2串联后接在输出电压稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V，如果他把此电压表改接在R2两端，则电压表的示数将（）A、小于4VB、等于4VC、大于4V，小于8VD、等于或大于8V7．用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是()A、外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值B、外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C、内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D、内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值8．如图3所示，电源电动势为4V，当接通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=Uad=4V.由此可知断路处是（）A.灯L1B.灯L2C.灯L1和L2D.变阻器R第1页共4页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com9．两个电源的外特性曲线如图4所示，由图可知（）A．电源a的内电阻较小，电动势较大B．电源a的内电阻较大，电动势较大C．电源b的内电阻较小，电动势较小D．电源b的内电阻较大，电动势较大10．如图5电路中，当滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（）A.电压表示数增大，电流表示数减少B.电压表示数减少，电流表示数增大C.两电表示数都增大D.两电表示数都减少二、填空题11.测得某段电阻丝长为1.2m，横截面积为0.1mm2，其绕制电阻的阻值为6Ω，则此电阻丝的电阻率为__7×107____Ω·m.12.一节新的普通国产5号干电池，额定电压为1.5v，做放电试验时，用5Ω照明电珠放电（放电方式为每天点亮5min）。累计可放电75min，此后基本失效。上述干电池用于石英电子钟，可使钟走动一年时间，则可估算出石英电子钟的平均耗电功率约为6.4×10-5w．13.两根同种材料的电阻丝，长度之比为1∶5，横截面积之比为2∶3，则它们的电阻值之比为____3：10__.将它们串联后接入电路中，则它们两端电压之比为_3：10_____，电流之比为____1：1__；如果将它们并联后接入电路中，则它们两端电压之比为___1：1___，电流之比为___10：3___.14.把两个标有“6V、3W”和“6V、4W”的小灯泡串联，则串联电路允许达到的最大功率是5.25W；把这两个小灯泡并联，则并联电路允许达到的最大功率是7W。15.一量程为0.6A的电流表,其刻度盘如图所示．今在此电流表的两端间并联一电阻，其阻值等于该电流表内阻的1/2，使之成为一新的电流表，则图示的刻度盘上的每一小格表示__0.06____A．三、计算题16.如图所示电路中,电阻R1=R2=3Ω,R3=6Ω,S扳至1时,电流表的示数为1.0A,S扳至2时,电流表示数为1.5A,求电源的电动势和内阻(电流表内阻不计)第2页共4页金太阳新课标资源网wx.jtyjy.comR1R2VPAab图5图4金太阳新课标资源网wx.jtyjy.com6v1Ω17.右图所示的电路中，电源内阻不计，电阻R1=2KΩ，现将一只内阻为2KΩ的电压表并联在电阻R1的两端时，其示数为2V，将此电压表并联在电阻R2两端时，其示数为4V，若将此电压表并联在a、b两点间，其示数为多少？解：并联时的并联电阻为：Ω设ab间电压为U，由分压原...
