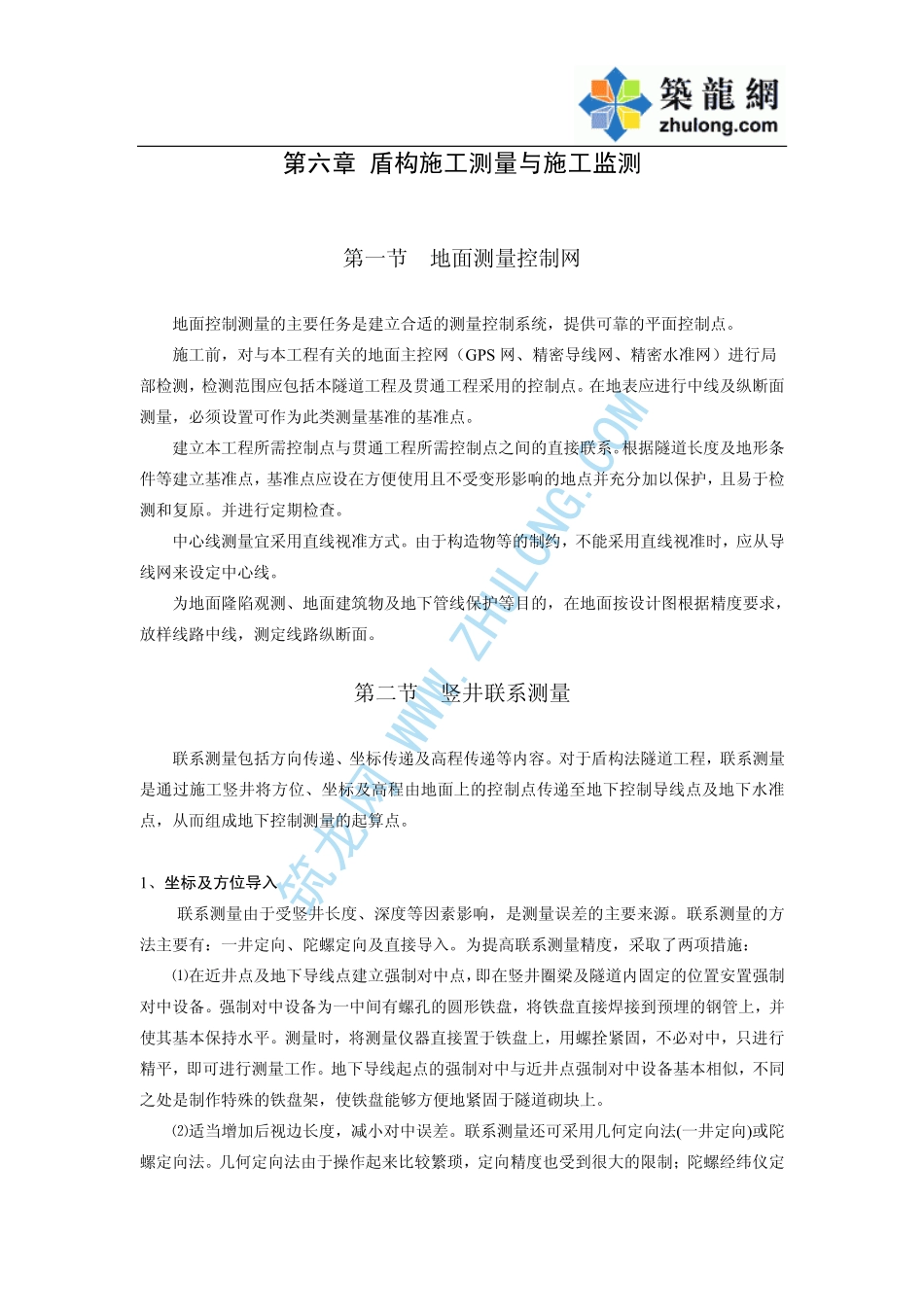

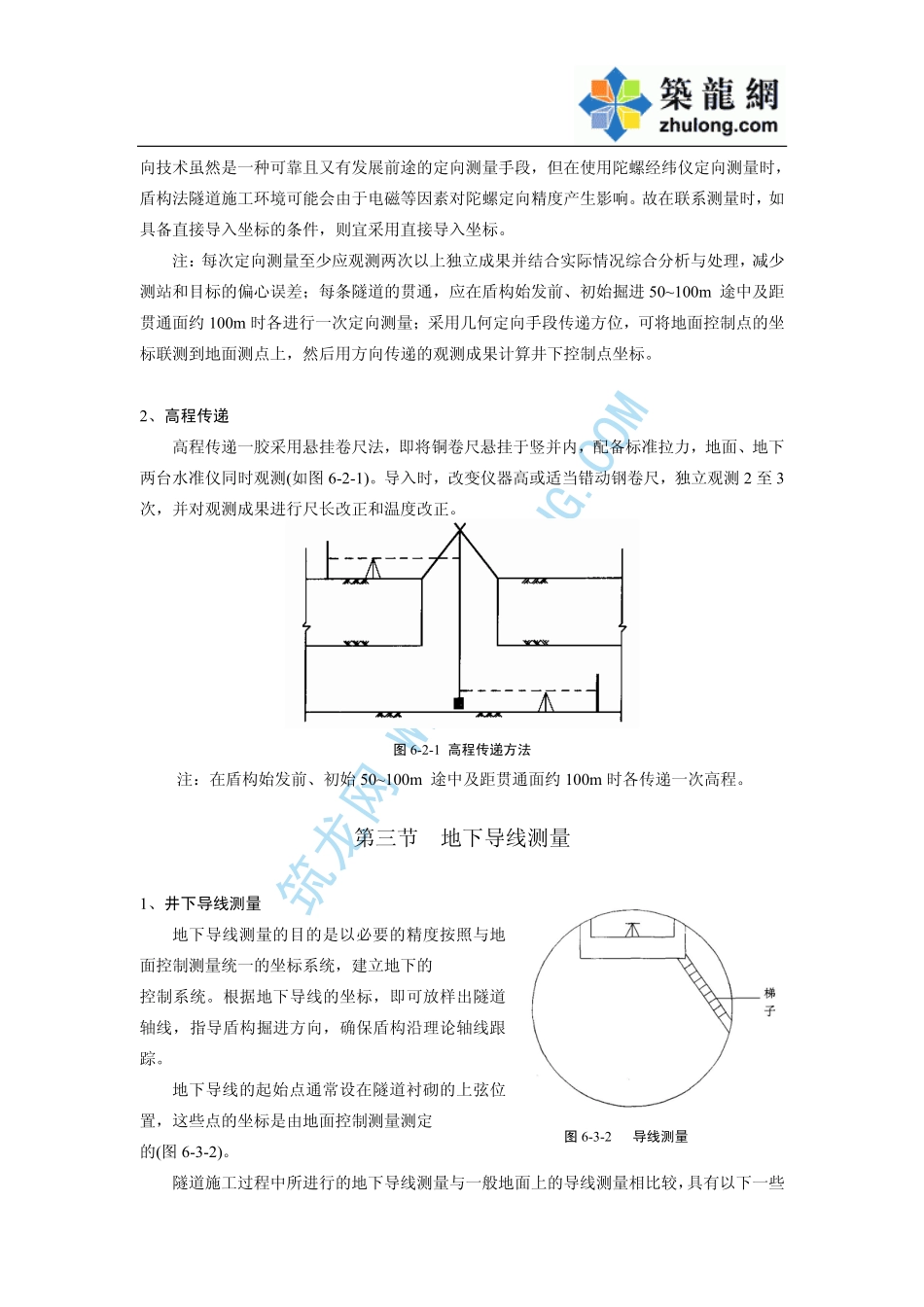

筑龙网WWW.ZHULONG.COM第六章盾构施工测量与施工监测第一节地面测量控制网地面控制测量的主要任务是建立合适的测量控制系统，提供可靠的平面控制点。施工前，对与本工程有关的地面主控网（GPS网、精密导线网、精密水准网）进行局部检测，检测范围应包括本隧道工程及贯通工程采用的控制点。在地表应进行中线及纵断面测量，必须设置可作为此类测量基准的基准点。建立本工程所需控制点与贯通工程所需控制点之间的直接联系。根据隧道长度及地形条件等建立基准点，基准点应设在方便使用且不受变形影响的地点并充分加以保护，且易于检测和复原。并进行定期检查。中心线测量宜采用直线视准方式。由于构造物等的制约，不能采用直线视准时，应从导线网来设定中心线。为地面隆陷观测、地面建筑物及地下管线保护等目的，在地面按设计图根据精度要求，放样线路中线，测定线路纵断面。第二节竖井联系测量联系测量包括方向传递、坐标传递及高程传递等内容。对于盾构法隧道工程，联系测量是通过施工竖井将方位、坐标及高程由地面上的控制点传递至地下控制导线点及地下水准点，从而组成地下控制测量的起算点。1、坐标及方位导入联系测量由于受竖井长度、深度等因素影响，是测量误差的主要来源。联系测量的方法主要有：一井定向、陀螺定向及直接导入。为提高联系测量精度，采取了两项措施：⑴在近井点及地下导线点建立强制对中点，即在竖井圈梁及隧道内固定的位置安置强制对中设备。强制对中设备为一中间有螺孔的圆形铁盘，将铁盘直接焊接到预埋的钢管上，并使其基本保持水平。测量时，将测量仪器直接置于铁盘上，用螺拴紧固，不必对中，只进行精平，即可进行测量工作。地下导线起点的强制对中与近井点强制对中设备基本相似，不同之处是制作特殊的铁盘架，使铁盘能够方便地紧固于隧道砌块上。⑵适当增加后视边长度，减小对中误差。联系测量还可采用几何定向法(一井定向)或陀螺定向法。几何定向法由于操作起来比较繁琐，定向精度也受到很大的限制；陀螺经纬仪定筑龙网WWW.ZHULONG.COM向技术虽然是一种可靠且又有发展前途的定向测量手段，但在使用陀螺经纬仪定向测量时，盾构法隧道施工环境可能会由于电磁等因素对陀螺定向精度产生影响。故在联系测量时，如具备直接导入坐标的条件，则宜采用直接导入坐标。注：每次定向测量至少应观测两次以上独立成果并结合实际情况综合分析与处理，减少测站和目标的偏心误差；每条隧道的贯通，应在盾构始发前、初始掘进50~100m途中及距贯通面约100m时各进行一次定向测量；采用几何定向手段传递方位，可将地面控制点的坐标联测到地面测点上，然后用方向传递的观测成果计算井下控制点坐标。2、高程传递高程传递一胶采用悬挂卷尺法，即将铜卷尺悬挂于竖并内，配备标准拉力，地面、地下两台水准仪同时观测(如图6-2-1)。导入时，改变仪器高或适当错动钢卷尺，独立观测2至3次，并对观测成果进行尺长改正和温度改正。图6-2-1高程传递方法注：在盾构始发前、初始50~100m途中及距贯通面约100m时各传递一次高程。第三节地下导线测量1、井下导线测量地下导线测量的目的是以必要的精度按照与地面控制测量统一的坐标系统，建立地下的控制系统。根据地下导线的坐标，即可放样出隧道轴线，指导盾构掘进方向，确保盾构沿理论轴线跟踪。地下导线的起始点通常设在隧道衬砌的上弦位置，这些点的坐标是由地面控制测量测定的(图6-3-2)。隧道施工过程中所进行的地下导线测量与一般地面上的导线测量相比较，具有以下一些图6-3-2导线测量筑龙网WWW.ZHULONG.COM特点：⑴地下导线系随着盾构掘进而向前延伸，因此，只能敷设支导线，而不是将整条导线一次测定完毕。根据支导线敷设规定只能支两至三个支点，否则，支导线终点的自由度太大，点位误差大，为此，支导线只能用重复观测的方法进行检核。此外，导线是在隧道施工过程中进行，测量工作时断时续，所隔时间的长短，取决于盾构掘进速度。⑵地下导线系在隧道内敷设，其形状直伸或曲折完全取决于隧道的形状，没有选择的余地。隧道内光线暗淡，通视困难，加上气流和旁折光等因素影响，对测角和量边精度影响甚大。当我们采用直伸等边导线测角时，...
