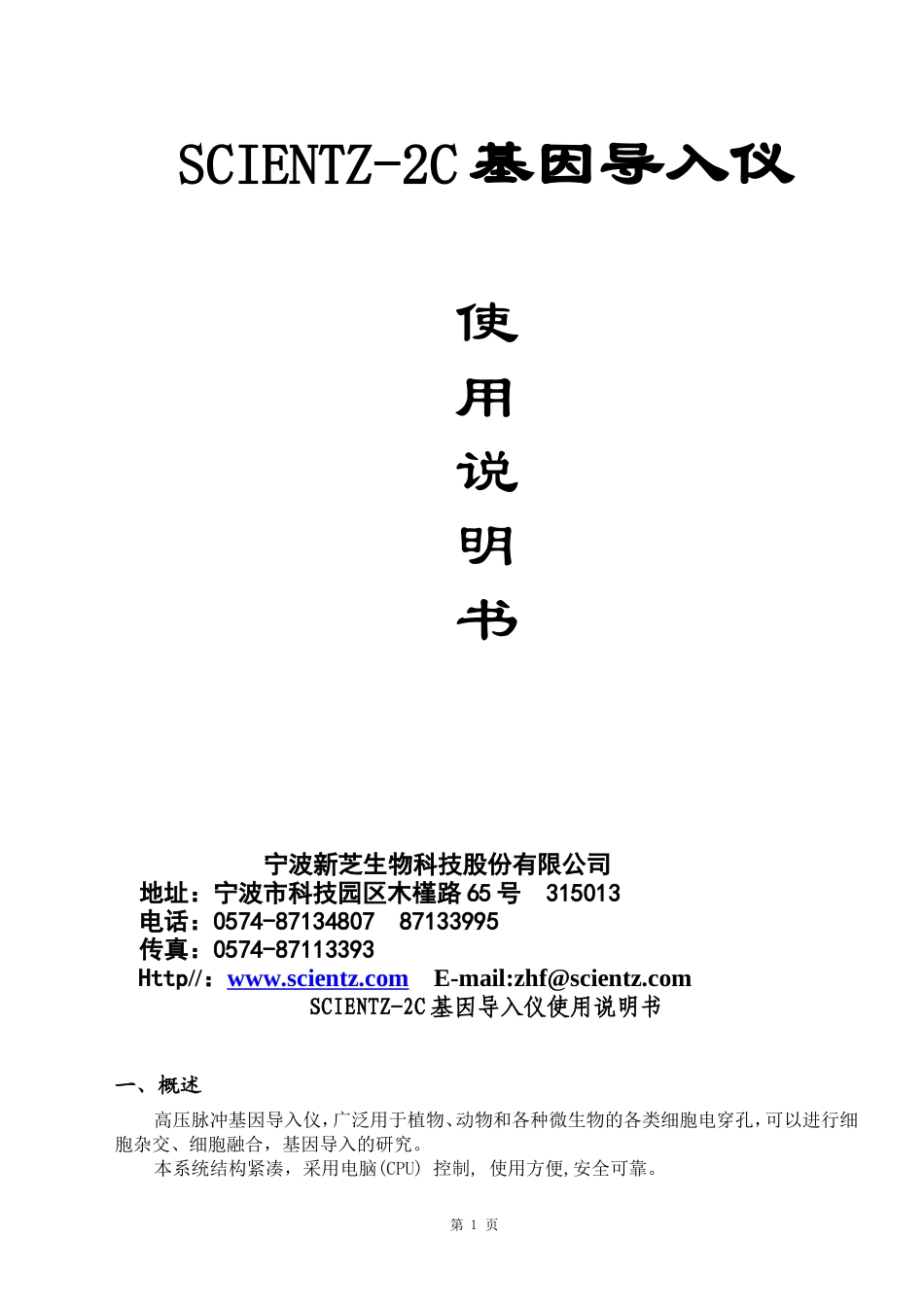

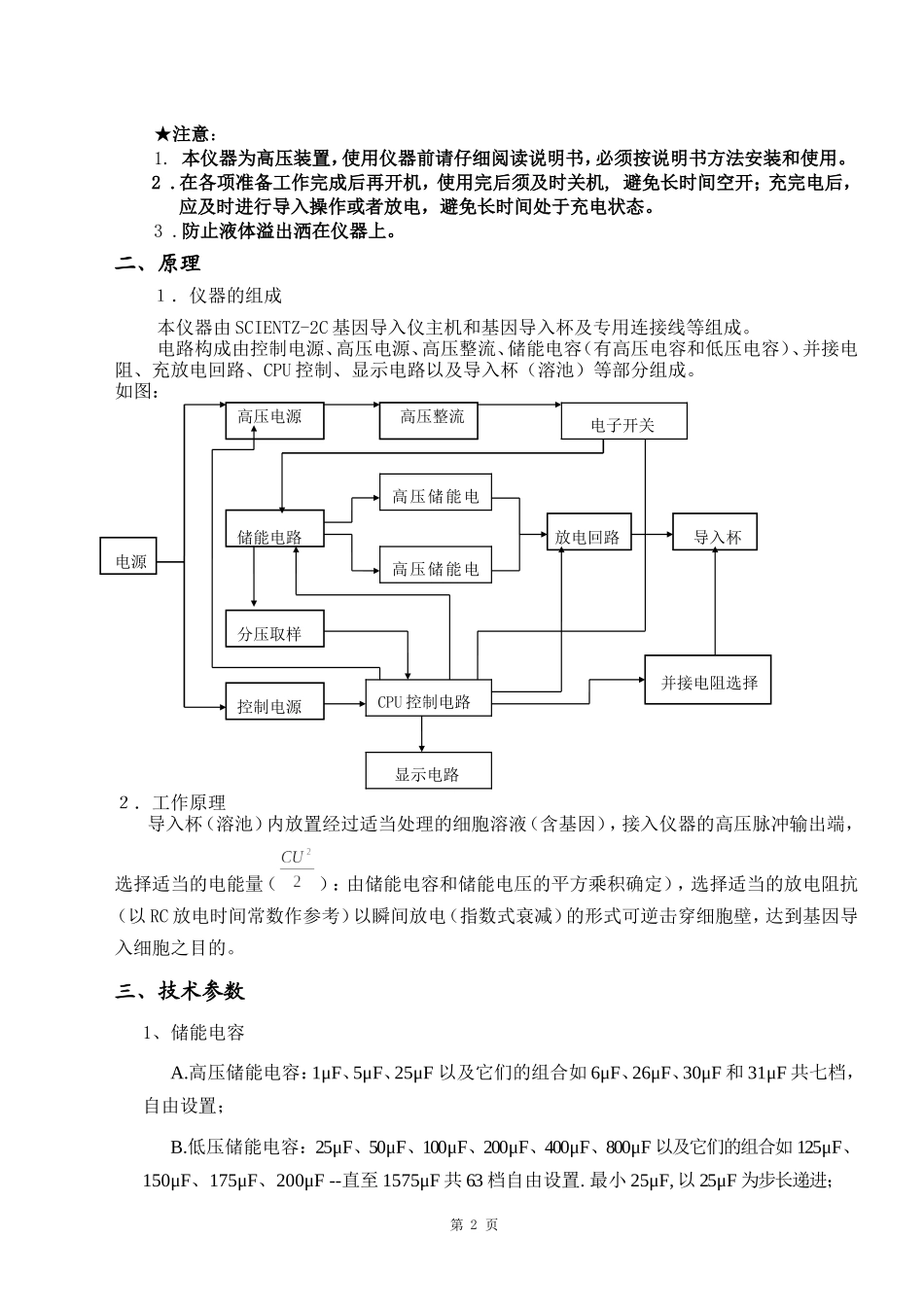

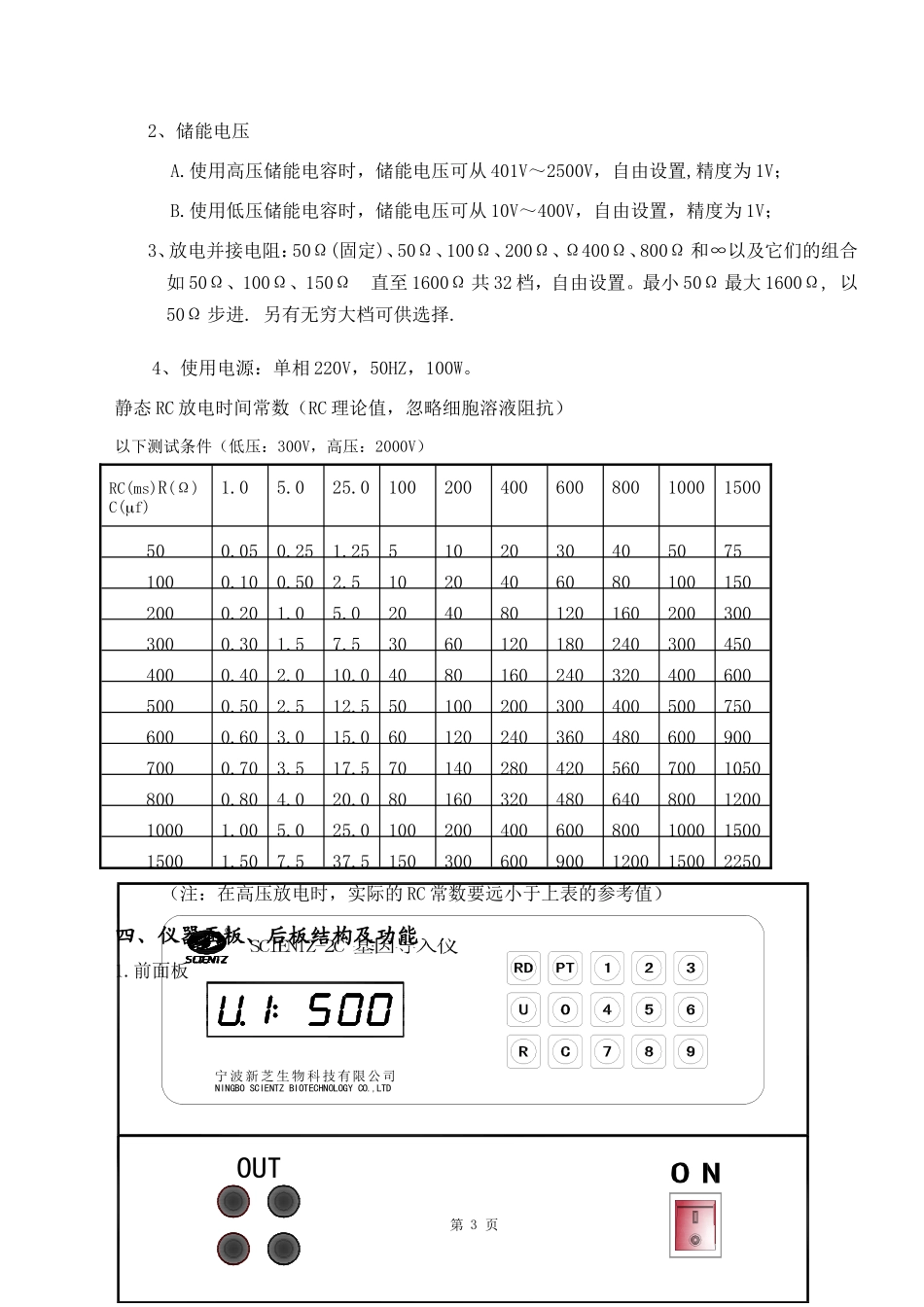

SCIENTZ-2C基因导入仪使用说明书宁波新芝生物科技股份有限公司地址：宁波市科技园区木槿路65号315013电话：0574-8713480787133995传真：0574-87113393Http//：www.scientz.comE-mail:zhf@scientz.comSCIENTZ-2C基因导入仪使用说明书一、概述高压脉冲基因导入仪，广泛用于植物、动物和各种微生物的各类细胞电穿孔，可以进行细胞杂交、细胞融合，基因导入的研究。本系统结构紧凑，采用电脑(CPU)控制,使用方便,安全可靠。第页1★注意：1.本仪器为高压装置，使用仪器前请仔细阅读说明书，必须按说明书方法安装和使用。2.在各项准备工作完成后再开机，使用完后须及时关机,避免长时间空开；充完电后，应及时进行导入操作或者放电，避免长时间处于充电状态。3.防止液体溢出洒在仪器上。二、原理１．仪器的组成本仪器由SCIENTZ-2C基因导入仪主机和基因导入杯及专用连接线等组成。电路构成由控制电源、高压电源、高压整流、储能电容（有高压电容和低压电容）、并接电阻、充放电回路、CPU控制、显示电路以及导入杯（溶池）等部分组成。如图：高压电源高压整流电子开关储能电路放电回路导入杯电源分压取样并接电阻选择控制电源CPU控制电路２．工作原理导入杯（溶池）内放置经过适当处理的细胞溶液（含基因），接入仪器的高压脉冲输出端，选择适当的电能量（）：由储能电容和储能电压的平方乘积确定），选择适当的放电阻抗（以RC放电时间常数作参考）以瞬间放电（指数式衰减）的形式可逆击穿细胞壁，达到基因导入细胞之目的。三、技术参数1、储能电容A.高压储能电容：1μF、5μF、25μF以及它们的组合如6μF、26μF、30μF和31μF共七档，自由设置；B.低压储能电容：25μF、50μF、100μF、200μF、400μF、800μF以及它们的组合如125μF、150μF、175μF、200μF--直至1575μF共63档自由设置.最小25μF,以25μF为步长递进；第页2高压储能电高压储能电CPU控制电路显示电路电子开关2、储能电压A.使用高压储能电容时，储能电压可从401V～2500V，自由设置,精度为1V；B.使用低压储能电容时，储能电压可从10V～400V，自由设置，精度为1V；3、放电并接电阻：50Ω(固定)、50Ω、100Ω、200Ω、Ω400Ω、800Ω和∞以及它们的组合如50Ω、100Ω、150Ω直至1600Ω共32档，自由设置。最小50Ω最大1600Ω,以50Ω步进.另有无穷大档可供选择.4、使用电源：单相220V，50HZ，100W。静态RC放电时间常数（RC理论值，忽略细胞溶液阻抗）以下测试条件（低压：300V，高压：2000V）RC(ms)R(Ω)C(f)1.05.025.010020040060080010001500500.050.251.2551020304050751000.100.502.510204060801001502000.201.05.02040801201602003003000.301.57.530601201802403004504000.402.010.040801602403204006005000.502.512.5501002003004005007506000.603.015.0601202403604806009007000.703.517.57014028042056070010508000.804.020.080160320480640800120010001.005.025.01002004006008001000150015001.507.537.5150300600900120015002250（注：在高压放电时，实际的RC常数要远小于上表的参考值）四、仪器面板、后板结构及功能1.前面板第页3宁波新芝生物科技有限公司NINGBOSCIENTZBIOTECHNOLOGYCO.,LTDOUT2.后面板五.参数设置步骤（一）开机后液晶LCD显示0，此时按“C”键进入设置界面（如下图所示）图5.1按“C”后进入设置界面（二）参数设置１、电压参数设定（U）a.进入设置界面后，按电压设置键“U”，进入电压设置窗口（如下图所示），可以输入所需的电压值。b.按“PT”键确认（参数被确认后，电压数组中会出现“.”）。如输错可按“0”按钮清除数据后，重新输入再次按“PT”键确认即可；或者多次按“0”键，直至显示区域只显示0；第页4电源插座电源插座3A保险丝生产日期，产品编号图5.2_1设置电压第二组参数200V，按“PT”调用c.在电压设置界面中，可按“U”键来切换预存参数（U1到U5共5组参数），按“PT”键即可调用（参数被调用后，电压数组中会出现“.”）；d.被调用的该组参数，经过导入动作后，会覆盖原先改组的参数，下次只需调用该组参数，而无需再此输入２、电阻参数设置（R）按“R”键进入电阻参数设置，设置基...
