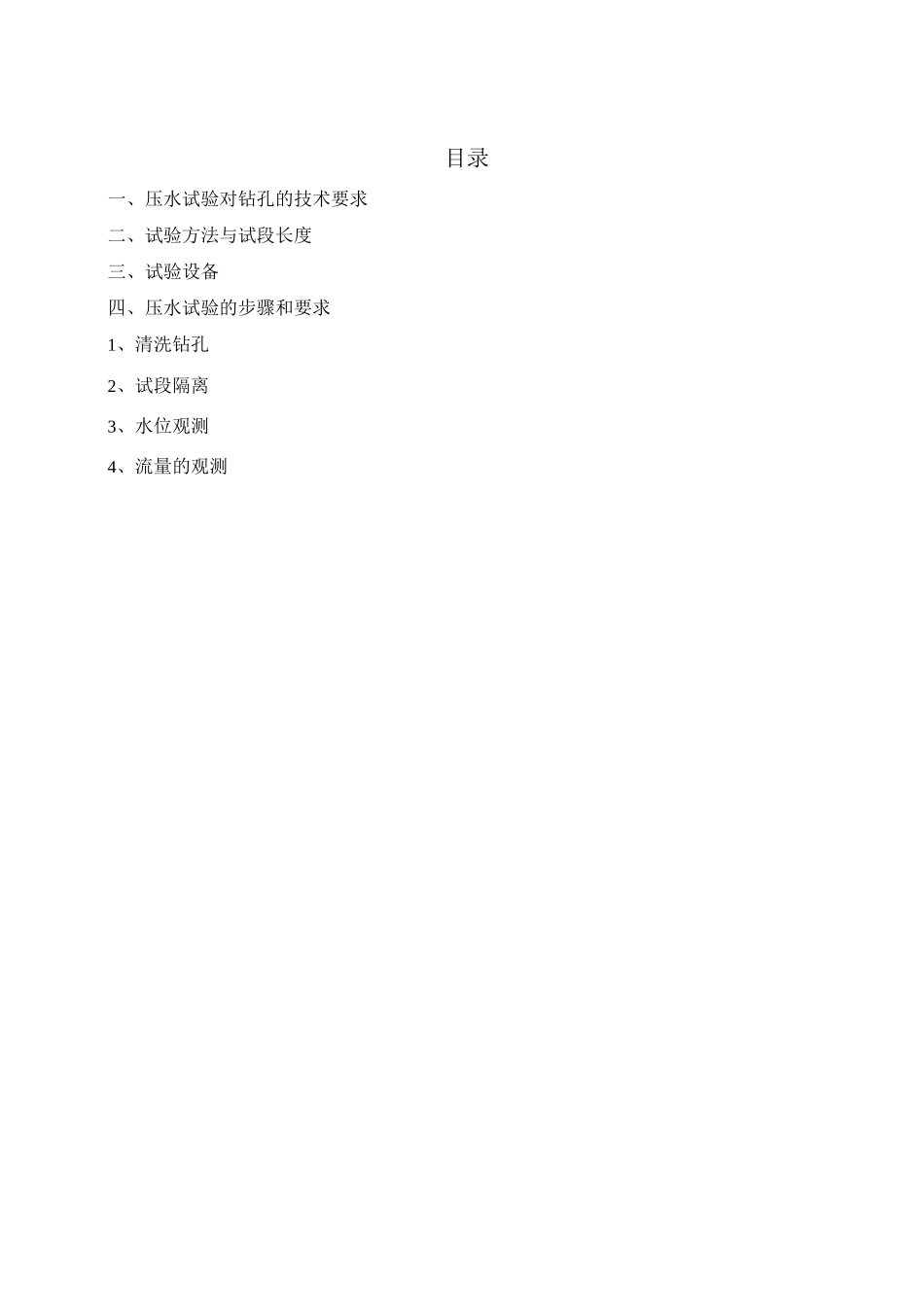

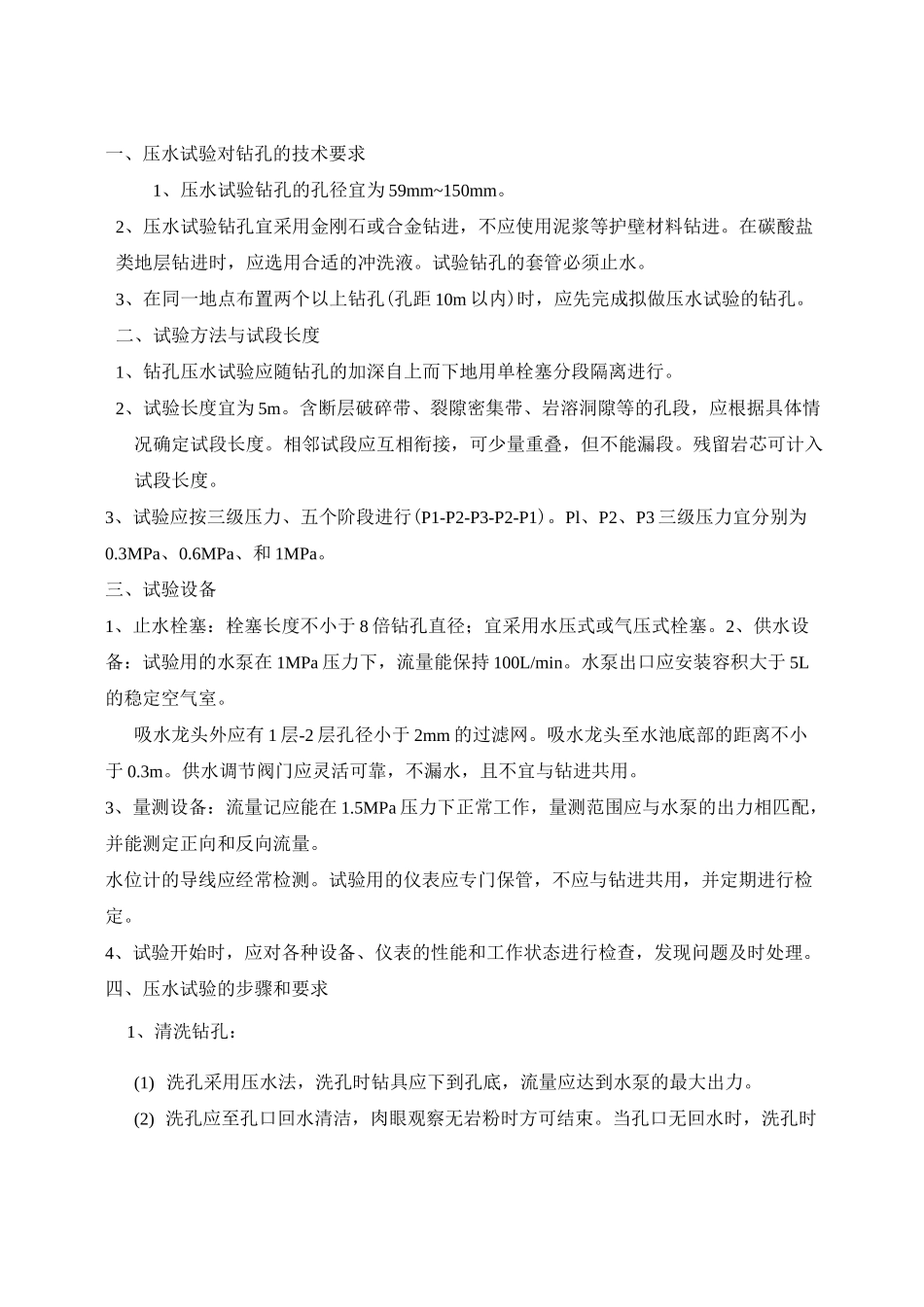

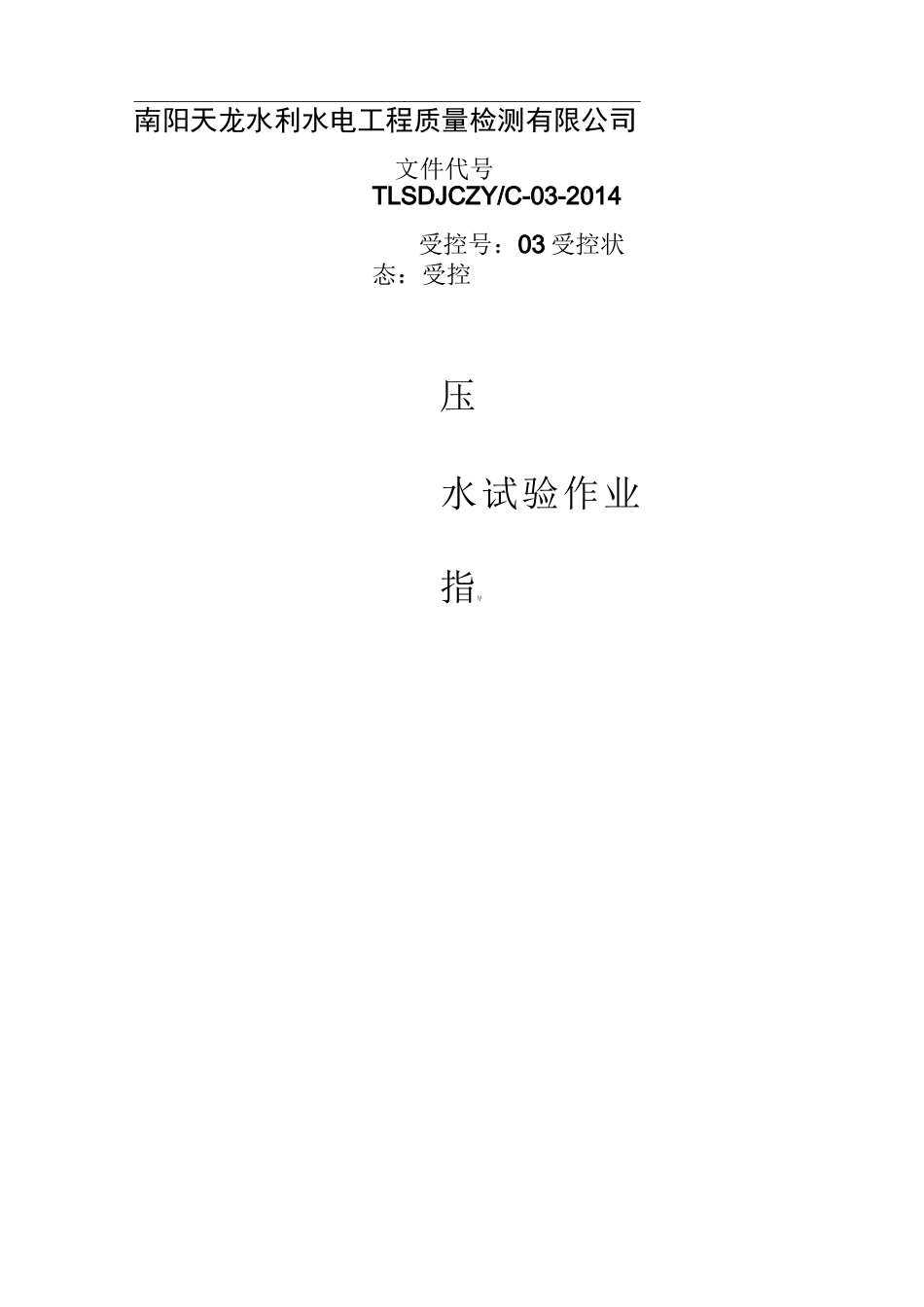

南阳天龙水利水电工程质量检测有限公司文件代号TLSDJCZY/C-03-2014受控号：03受控状态：受控压水试验作业指导目录一、压水试验对钻孔的技术要求二、试验方法与试段长度三、试验设备四、压水试验的步骤和要求1、清洗钻孔2、试段隔离3、水位观测4、流量的观测一、压水试验对钻孔的技术要求1、压水试验钻孔的孔径宜为59mm~150mm。2、压水试验钻孔宜采用金刚石或合金钻进，不应使用泥浆等护壁材料钻进。在碳酸盐类地层钻进时，应选用合适的冲洗液。试验钻孔的套管必须止水。3、在同一地点布置两个以上钻孔(孔距10m以内)时，应先完成拟做压水试验的钻孔。二、试验方法与试段长度1、钻孔压水试验应随钻孔的加深自上而下地用单栓塞分段隔离进行。2、试验长度宜为5m。含断层破碎带、裂隙密集带、岩溶洞隙等的孔段，应根据具体情况确定试段长度。相邻试段应互相衔接，可少量重叠，但不能漏段。残留岩芯可计入试段长度。3、试验应按三级压力、五个阶段进行(P1-P2-P3-P2-P1)。Pl、P2、P3三级压力宜分别为0.3MPa、0.6MPa、和1MPa。三、试验设备1、止水栓塞：栓塞长度不小于8倍钻孔直径；宜采用水压式或气压式栓塞。2、供水设备：试验用的水泵在1MPa压力下，流量能保持100L/min。水泵出口应安装容积大于5L的稳定空气室。吸水龙头外应有1层-2层孔径小于2mm的过滤网。吸水龙头至水池底部的距离不小于0.3m。供水调节阀门应灵活可靠，不漏水，且不宜与钻进共用。3、量测设备：流量记应能在1.5MPa压力下正常工作，量测范围应与水泵的出力相匹配，并能测定正向和反向流量。水位计的导线应经常检测。试验用的仪表应专门保管，不应与钻进共用，并定期进行检定。4、试验开始时，应对各种设备、仪表的性能和工作状态进行检查，发现问题及时处理。四、压水试验的步骤和要求1、清洗钻孔：(1)洗孔采用压水法，洗孔时钻具应下到孔底，流量应达到水泵的最大出力。(2)洗孔应至孔口回水清洁，肉眼观察无岩粉时方可结束。当孔口无回水时，洗孔时间不得少于15min。2、试段隔离：(1)下栓塞前应对压水试验工作管进行检查,不得有破裂、弯曲、堵塞等现象。接头处应采取严格的止水措施。(2)采用气压式或水压式栓塞时，充气(水)压力应比最大试段压力P3大0.2MPa〜0.3MPa,在试验过程中充气(水)压力应保持不变。(3)栓塞应安设在岩石较完整的部位，定位应准确。(4)当栓塞隔离无效时,应分析原因,采取移动栓塞、更换栓塞或灌制混凝土塞位等措施。移动栓塞时只能向上移,其范围不应超过上一次试验的塞位。3、水位观测：(1)下栓塞前应首先观测1次孔内水位，试段隔离后，再观测工作管内水位。(2)工作管内水位观测应每隔5min进行1次。当水位下降速度连续2次均小于5cm/min时,观测工作即可结束,用最后的观测结果确定压力计算零线。(3)在工作管内水位观测过程中如发现承压水时,应观测承压水位。当承压水位高出管口时应进行压力和涌水量观测。4、流量的观测：(1)在向试段送水前,应打开排气阀,待排气阀连续出水后,再将其关闭。(2)流量观测前应调整调节阀,使试段压力达到预定值并保持稳定。(3)流量观测工作应每隔1min~2min进行1次。当流量无持续增大趋势，且5次流量读数中最大值与最小值之差小于最终值的10%,或最大值与最小值之差小于1L/min时,本阶段试验即可结束，取最终值作为计算值。(4)将试段压力调整到新的预定值，重复上述过程，直到完成该试段的试验。(5)在降压阶段，如出现水由岩体向孔内回流现象，应记录回流情况待回流停止，流量达到本条(3)的标准后方可结束本阶段试验。(6)在试验过程中，对附近受影响的露头、井、硐、孔泉、等应进行观测。(7)在压水试验结束前，应检查原始记录是否齐全、正确，发现问题必须及时纠正。钻孔压水试验记录钻孔编号钻孔位置坐标：X孔口高程现场负责施工机组施工单位记录：日期：号试段安装记洗孔记录表开始时间d/h/min开始时间d/h/min结束时间d/h/min取粉管长度(m延续时间h/min残留岩芯(cm)洗孔结果记录：日期：试验安装记录栓塞栓塞类别栓塞直径(mm)止水段长度(m)支撑管长度(m)侧压计深度(m)工作管直径(mm)根数总长(m)管口高出地面(m)压力表高出地面(m)试段孑L径(mm)孔深(m)试段长度(m)残留岩心(m)...
