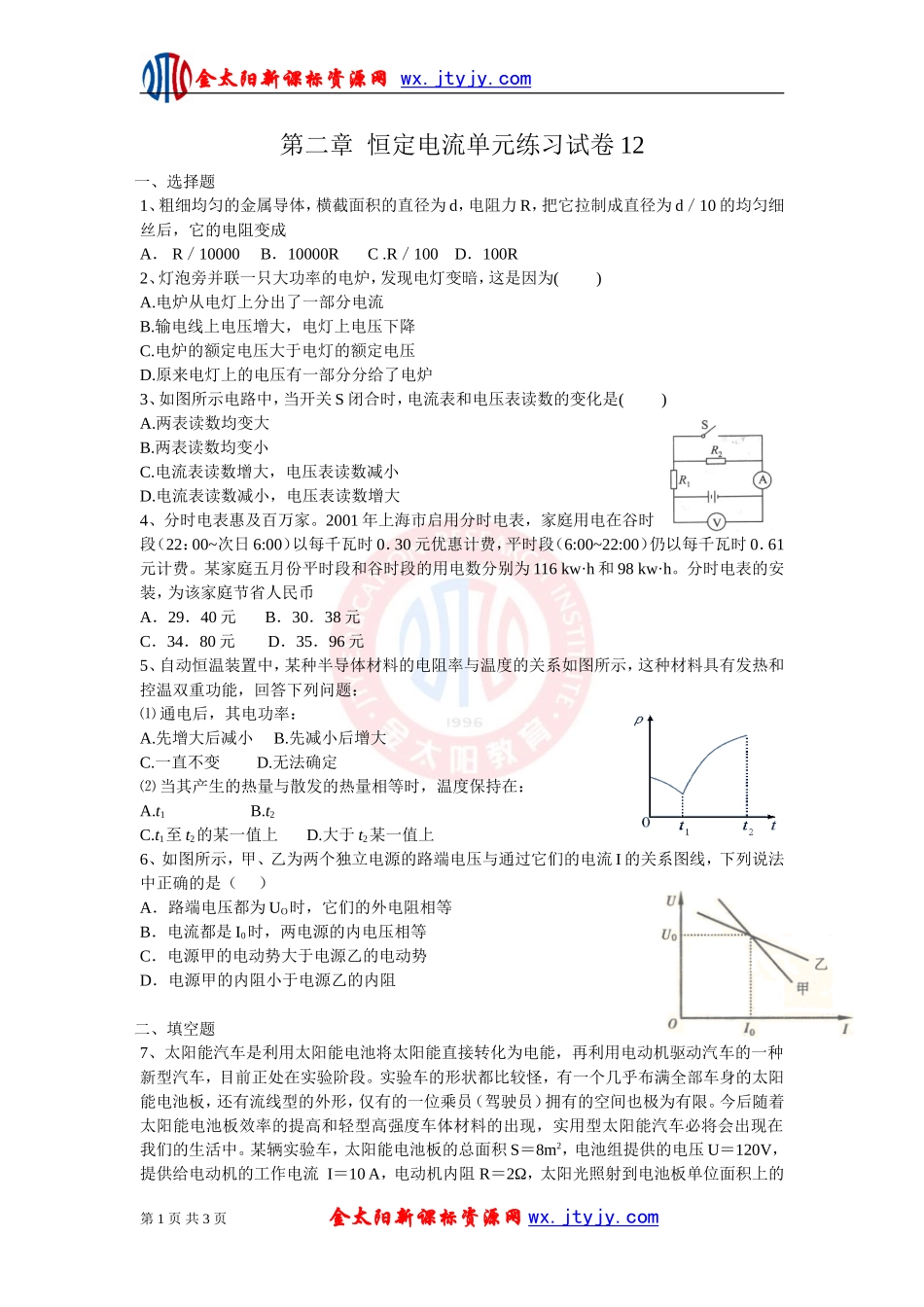

金太阳新课标资源网wx.jtyjy.com第二章恒定电流单元练习试卷12一、选择题1、粗细均匀的金属导体，横截面积的直径为d，电阻力R，把它拉制成直径为d／10的均匀细丝后，它的电阻变成A．R／10000B．10000RC.R／100D．100R2、灯泡旁并联一只大功率的电炉，发现电灯变暗，这是因为()A.电炉从电灯上分出了一部分电流B.输电线上电压增大，电灯上电压下降C.电炉的额定电压大于电灯的额定电压D.原来电灯上的电压有一部分分给了电炉3、如图所示电路中，当开关S闭合时，电流表和电压表读数的变化是()A.两表读数均变大B.两表读数均变小C.电流表读数增大，电压表读数减小D.电流表读数减小，电压表读数增大4、分时电表惠及百万家。2001年上海市启用分时电表，家庭用电在谷时段（22：00~次日6:00）以每千瓦时0．30元优惠计费，平时段（6:00~22:00）仍以每千瓦时0．61元计费。某家庭五月份平时段和谷时段的用电数分别为116kw·h和98kw·h。分时电表的安装，为该家庭节省人民币A．29．40元B．30．38元C．34．80元D．35．96元5、自动恒温装置中，某种半导体材料的电阻率与温度的关系如图所示，这种材料具有发热和控温双重功能，回答下列问题：⑴通电后，其电功率：A.先增大后减小B.先减小后增大C.一直不变D.无法确定⑵当其产生的热量与散发的热量相等时，温度保持在：A.t1B.t2C.t1至t2的某一值上D.大于t2某一值上6、如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，下列说法中正确的是（）A．路端电压都为UO时，它们的外电阻相等B．电流都是I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻二、填空题7、太阳能汽车是利用太阳能电池将太阳能直接转化为电能，再利用电动机驱动汽车的一种新型汽车，目前正处在实验阶段。实验车的形状都比较怪，有一个几乎布满全部车身的太阳能电池板，还有流线型的外形，仅有的一位乘员（驾驶员）拥有的空间也极为有限。今后随着太阳能电池板效率的提高和轻型高强度车体材料的出现，实用型太阳能汽车必将会出现在我们的生活中。某辆实验车，太阳能电池板的总面积S＝8m2，电池组提供的电压U＝120V，提供给电动机的工作电流I＝10A，电动机内阻R＝2Ω，太阳光照射到电池板单位面积上的第1页共3页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com辐射功率P0＝1kw/m2，已知电动机的效率η＝90％，在水平路面行驶时车受到的阻力f＝150N。那么，这辆实验车在该路面上行驶的最大速率为，它所用的太阳能电池板的效率为三、计算题8、均匀金属丝，长lm，电阻为15Ω。现将金属丝两端连接成一闭合圆环，如图所示,在圆环上取P、Q两点。已知P、Q间的短圆弧长20cm求P、Q间的电阻值。9、一根完全相同的金属导线A和B，如果把其中导线A拉长到原来的2倍，把导线B对折绞合起来，给它们加上相同的电压，则在同一时间内通过它们的电荷量之比是多少？10、如图所示的电路中，电流表G的内阻Rg=900Ω，A、B间电压恒定，若把电路由图(a)变成图(b)的形式，电路总电阻不变，只是通过电流表的电流变为原来的，则R1、R2分别为多少?11、如图所示的电路中，电源的电动势E＝3.0V，内阻r＝1.0W，电阻R1＝10W，R2＝10W，R3＝30W，R4＝35W；电容器的电容C＝mF，电容器原来不带电.求接通电键K后流过R4的总电量。12、额定电压都是110V的灯泡A和B，A的额定功率是100W，B的额定功率是40W，为了使它们接在220V的电路上能正常发光，用图中哪个连接方法最合理？此时电路消耗的总功率是多少？第2页共3页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com参考答案1、B2、B3、C4、B5、AC6、AC7、6m/s15%8、2.4Ω9、1:1610、100Ω810Ω11、4×10-6C12、A200W第3页共3页金太阳新课标资源网wx.jtyjy.com
