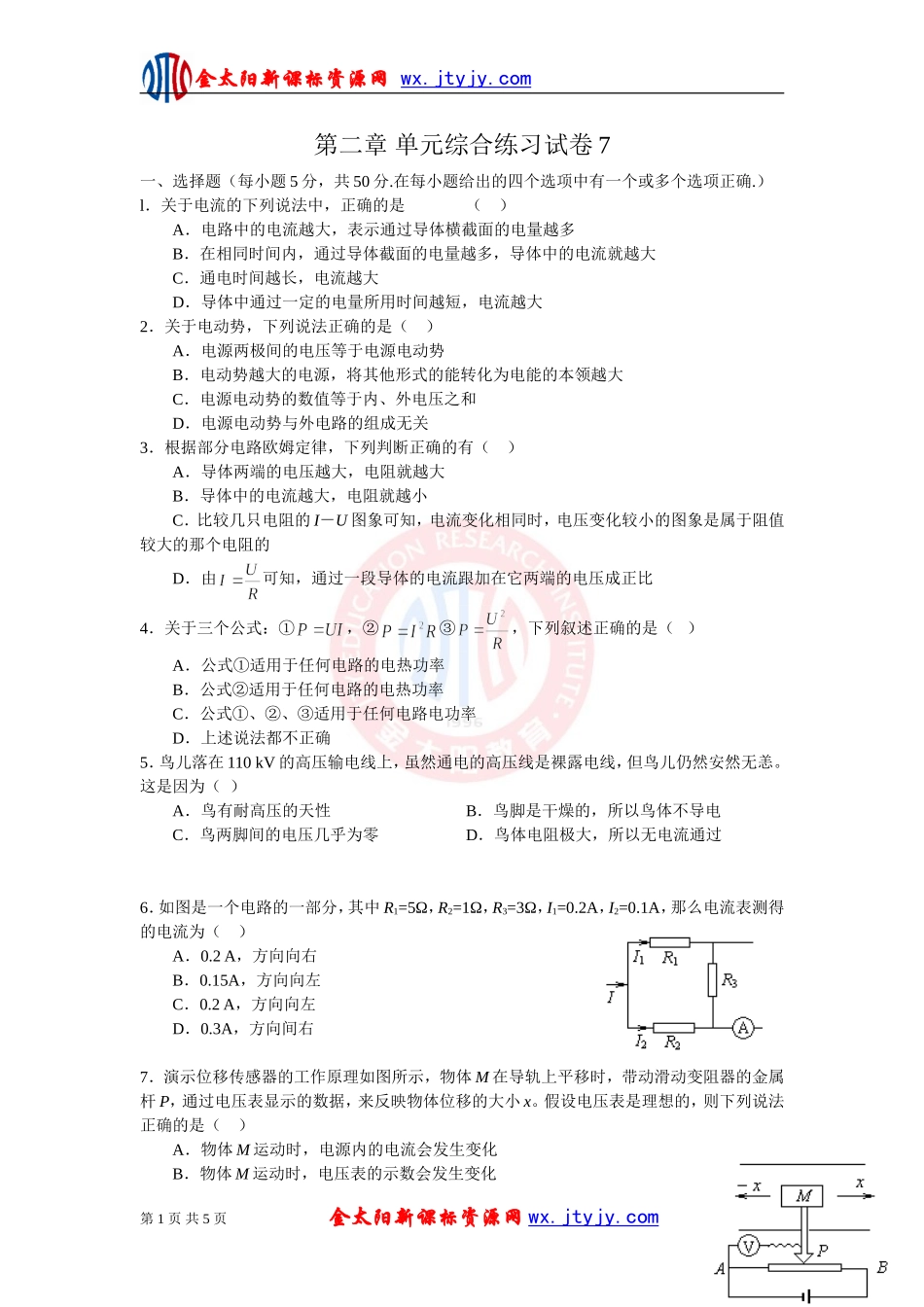

金太阳新课标资源网wx.jtyjy.com第二章单元综合练习试卷7一、选择题（每小题5分，共50分.在每小题给出的四个选项中有一个或多个选项正确.）l．关于电流的下列说法中，正确的是（）A．电路中的电流越大，表示通过导体横截面的电量越多B．在相同时间内，通过导体截面的电量越多，导体中的电流就越大C．通电时间越长，电流越大D．导体中通过一定的电量所用时间越短，电流越大2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电源电动势的数值等于内、外电压之和D．电源电动势与外电路的组成无关3．根据部分电路欧姆定律，下列判断正确的有（）A．导体两端的电压越大，电阻就越大B．导体中的电流越大，电阻就越小C．比较几只电阻的I－U图象可知，电流变化相同时，电压变化较小的图象是属于阻值较大的那个电阻的D．由可知，通过一段导体的电流跟加在它两端的电压成正比4．关于三个公式：①，②③，下列叙述正确的是（）A．公式①适用于任何电路的电热功率B．公式②适用于任何电路的电热功率C．公式①、②、③适用于任何电路电功率D．上述说法都不正确5．鸟儿落在110kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍然安然无恙。这是因为（）A．鸟有耐高压的天性B．鸟脚是干燥的，所以鸟体不导电C．鸟两脚间的电压几乎为零D．鸟体电阻极大，所以无电流通过6．如图是一个电路的一部分，其中R1=5Ω，R2=1Ω，R3=3Ω，I1=0.2A，I2=0.1A，那么电流表测得的电流为（）A．0.2A，方向向右B．0.15A，方向向左C．0.2A，方向向左D．0.3A，方向间右7．演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属杆P，通过电压表显示的数据，来反映物体位移的大小x。假设电压表是理想的，则下列说法正确的是（）A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化第1页共5页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.comC．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数8．图中电阻R1、R2、R3的阻值相等，电池的内阻不计。开关K接通后，流过R2的电流是K接通前的（）A．B．C．D．9．如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是（）A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路10．一太阳能电池板，测得它的开路电压为80mV，短路电流40mA。若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是（）A．0.10VB．0.20VC．0.30VD．0.40V二、填空题（每题6分，共24分。把正确答案填在题中的横线上）11．在某次闪电中，持续时间为0.005s，所形成的平均电流为6×104A，若闪电过程中流过某横截面的电荷以0.5A的电流通过电灯，可供电灯照明时间为________s.12．如图所示的图象所对应的两个导体：（1）电阻之比R1∶R2为_____________.（2）若两个导体中的电流相等（不为零）时，电压之比U1∶U2为________.（3）若两个导体的电压相等（不为零）时，电流之比I1∶I2为_________.13．如图所示，是一提升重物用的直流电动机工作的电路图，电动机的内阻为0.6Ω，R=10Ω。直流电压U=160V，电压表示数为110V，则通过电动机的电流_________A，输入电动机的电功率为_________W，电动机工作1小时所产生的热量_________J.14．某同学在做测定小灯泡功率的实验中得到如下一组U和I的数据：编号12345678U（V）0.200.601.001.401.802.202.603.00I（A）0.020.060.100.140.170.190.200.20灯泡发光情况不亮微亮逐渐变亮正常发光（1）从图上画出I－U图象。（2）从图象上可以看出，当功率逐渐增大时，第2页共5页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com灯丝电阻的变化情况是：__________（3）这表明导体的电阻随温度升高而__________。三、计算题（共26分）要求写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能给分.有数值计算的题，答案中应明确写出数值和单位.15．（12分）每个太阳能电池的电动势为0.50V，短路电流为0.04A，求...
