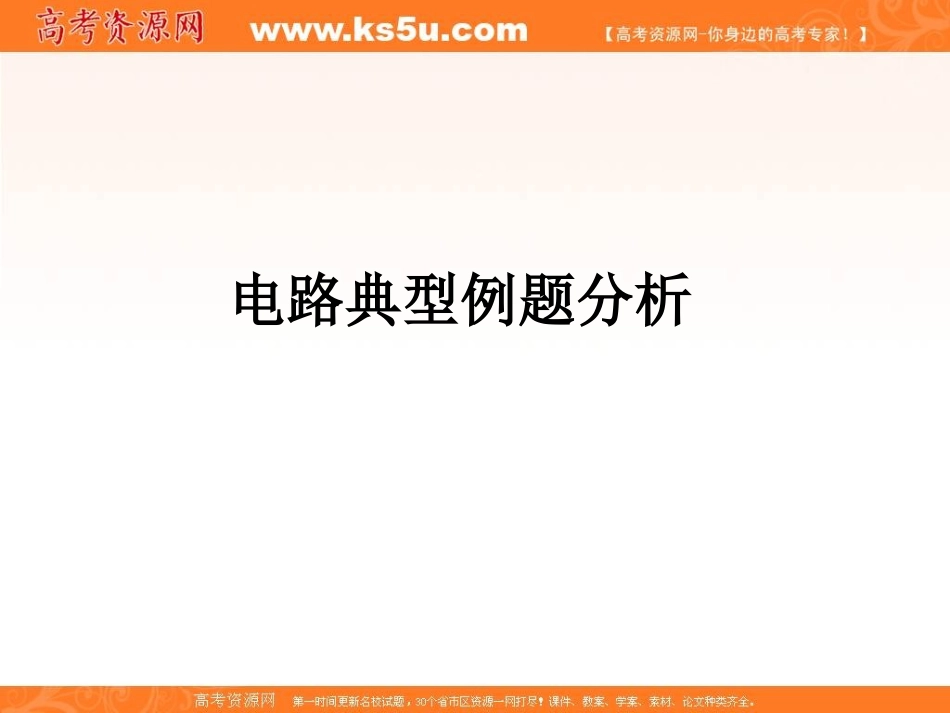

物理：2009高三第一轮复习《电路典型例题分析》课件VIP免费

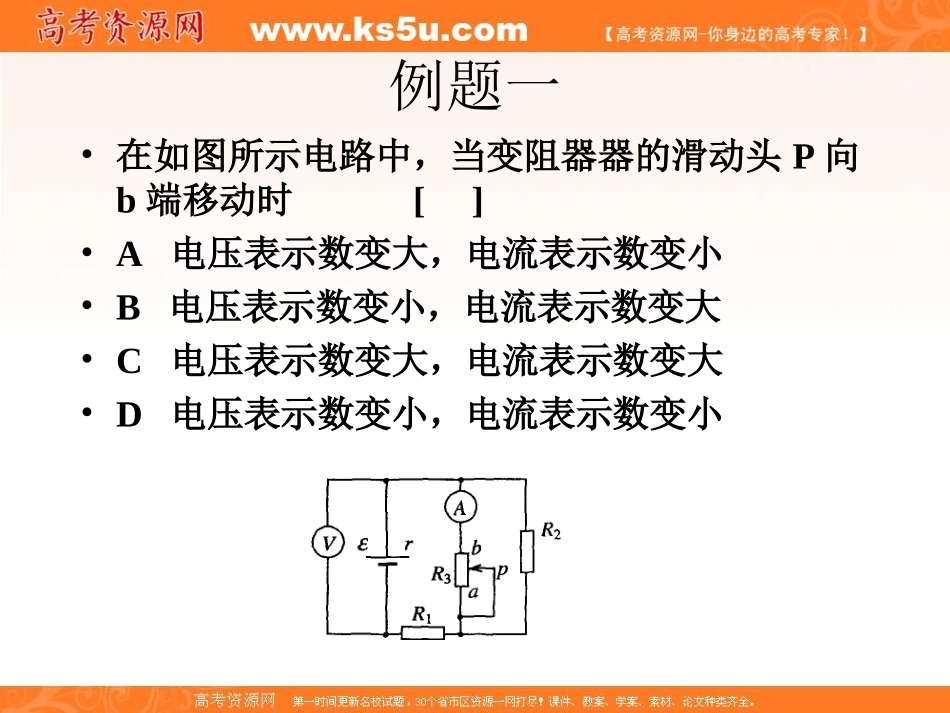

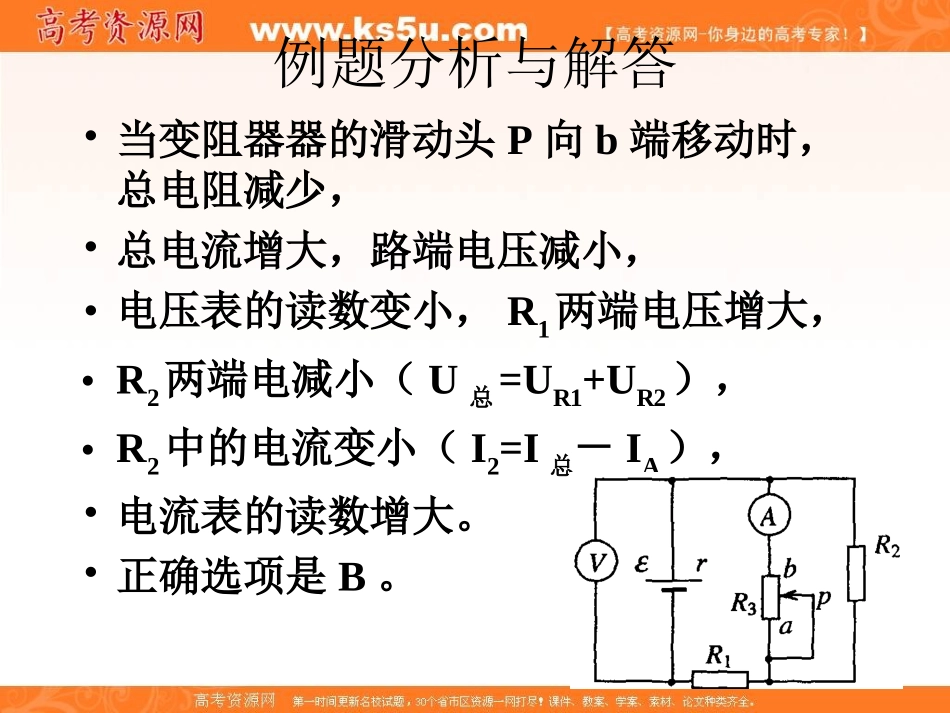

电路典型例题分析例题一•在如图所示电路中，当变阻器器的滑动头P向b端移动时[]•A电压表示数变大，电流表示数变小•B电压表示数变小，电流表示数变大•C电压表示数变大，电流表示数变大•D电压表示数变小，电流表示数变小例题分析与解答•当变阻器器的滑动头P向b端移动时，总电阻减少，•总电流增大，路端电压减小，•电压表的读数变小，R1两端电压增大，•R2两端电减小（U总=UR1+UR2），•R2中的电流变小（I2=I总－IA），•电流表的读数增大。•正确选项是B。例题二•如图所示，电阻R3=4Ω，电表为理想表。开始时R1、R2、R3中都有电流通过，电压表示数为2V，电流表示数为0.75A。后来三个电阻中有一个发生断路，使电压表示数变为3.2V，电流表示数变为0.8A。•（1）哪个电阻断路？•（2）求电阻R1、R2的阻值各为多少？•（3）电源电动势和内阻各为多少？•分析与解答•（1）三电阻中有一个发生断路后，•电流表读数增大，说明R2没有断。•电压表读数增大，说明R3没有断。•肯定是R1断了。续例题二分析与解答•（2）0.8R2=3.2•R2=4Ω,•R2×0.75=3,•I3R3=3-2=1V,•I3=0.25A•R1=2/I3=2/0.25=8Ω•（3）E=3.2+0.8r•E=3+(0.75+0.25)r•得E=4V，r=1Ω。作业1•如图所示，AB为两个相同的电灯，当滑动变阻器的滑片向下滑动时，两灯的亮度变化情况是[]•A、A灯变亮，B灯变亮B、A灯变暗，B灯变亮•C、A灯变暗，B灯变暗D、A灯变亮，B灯变暗•分析：滑片向下滑动则总电阻减小•总电流增大、路端电压减小•A灯的电压减小，A灯变暗•IA减小则IR2增大，因为IA+IR2=I总•UR2+UB=U总，故UB减小•B灯变暗C作业2•如图所示电路中接有两个电流表和两个相同的电压表，已知电流表A1的示数为100mA，电流表A2的示数为99mA，电压表V1的示数为10V，则电压表V2的示数应为：[]•A、0.01VB、0.1VC、1VD、10V•分析：V1与A1串联，V1中的电流为100mA•V2与A2并联，V2中的电流为1mA•电压表的读数与通过电压表的电流成正比•V2的读数是0.1VA作业3•如图所示的电路中，闭合开关，灯L1、L2正常发光。由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是[]•A、R1断路B、R2断路C、R3断路D、R4短路•分析：先画此电路图的等效电路图R1断路，路端电压增大，总电流减小。右半部的电阻不变，左半部电阻增大，L1分得的电压增大故变亮。L2分得的电流因总电流减小而减小，L2变暗。R2或R3断路则L2变亮R4短路则电流表读数增大A作业4•俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难后，救援人员在“库尔斯克”号发现了纪录潜艇各种信息的“黑匣子”，其某一部件外壳上三个电压表的示数为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它内部的电路结构如图所示，试分别写出U1、U2、U3之间的数学关系表达式和I1、I2、I3之间的数学关系表达式。•分析：由图可知电流的流动情况。所以I1=I2=I3U1是R1的电压,U2是R2的电压U3是R1和R2的总电压所以U1+U2=U3作业5•在如图所示的电路中，电源电动势为E=6V、内电r=1Ω，电阻R1=9Ω，R2=2Ω，电容器的电容C=2μF。开始时开关S闭合，且电路处于稳定状态，现将开关S断开，求在S断开后，待电路再次达到稳定状态的过程中，(1)通过R1的电量；(2)电源释放的能量。（1）S闭合时I=0.5A，UC=1V，Q1=2μCS断开后UC2=6V，Q2=12μC通过R1的电量ΔQ=10μC=10-5C（2）电源释放的能量W=EΔQ=60μJ=6.0×10-5J作业6•如图所示的电路中，两个电源的电动势均为60V，内阻均为2Ω，R1=8Ω，R2=2Ω，虚线方框内是由一个6Ω电阻和一个8Ω电阻组成的电路。当只接通S1、S2时，回路中电流为6A；当只接通S2、S3时，回路中电流为5A，求只接通S1、S3时回路中的电流。•分析：只接通S1、S2时，120/（4+8+2+RX）=6•RX=6Ω6Ω只接通S2、S3时，60/（2+2+RY）=5RY=8Ω8Ω只接通S1、S3时，I=60/24=2.5A。
