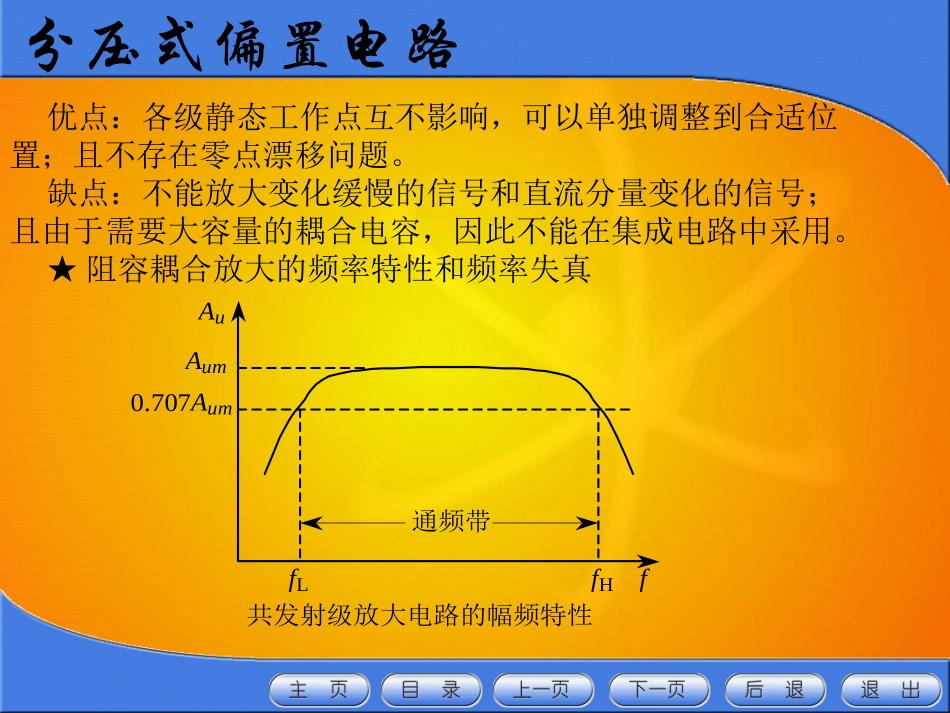

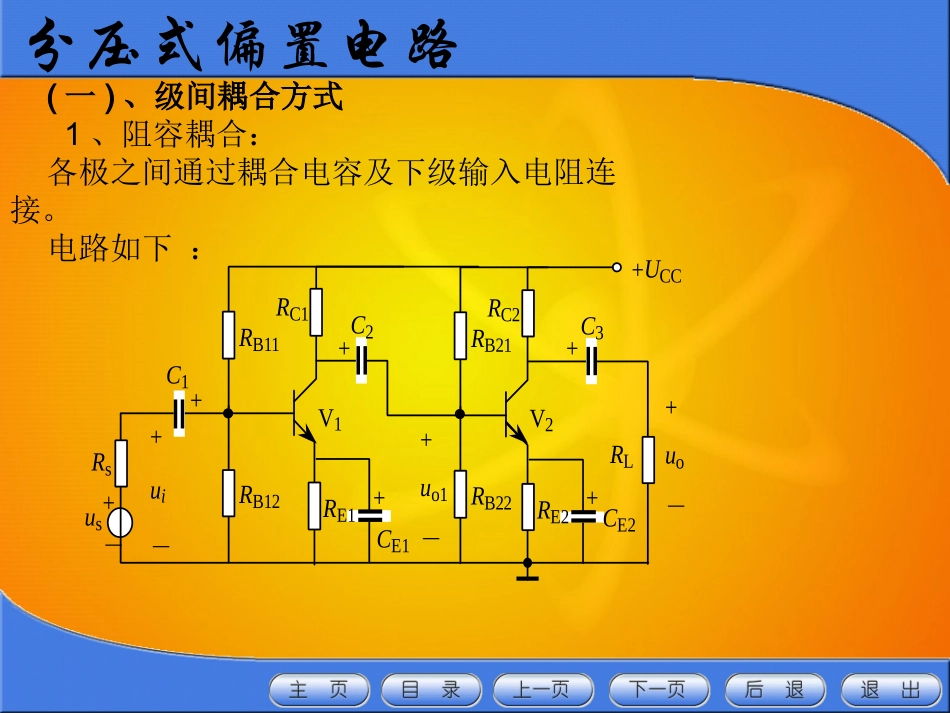

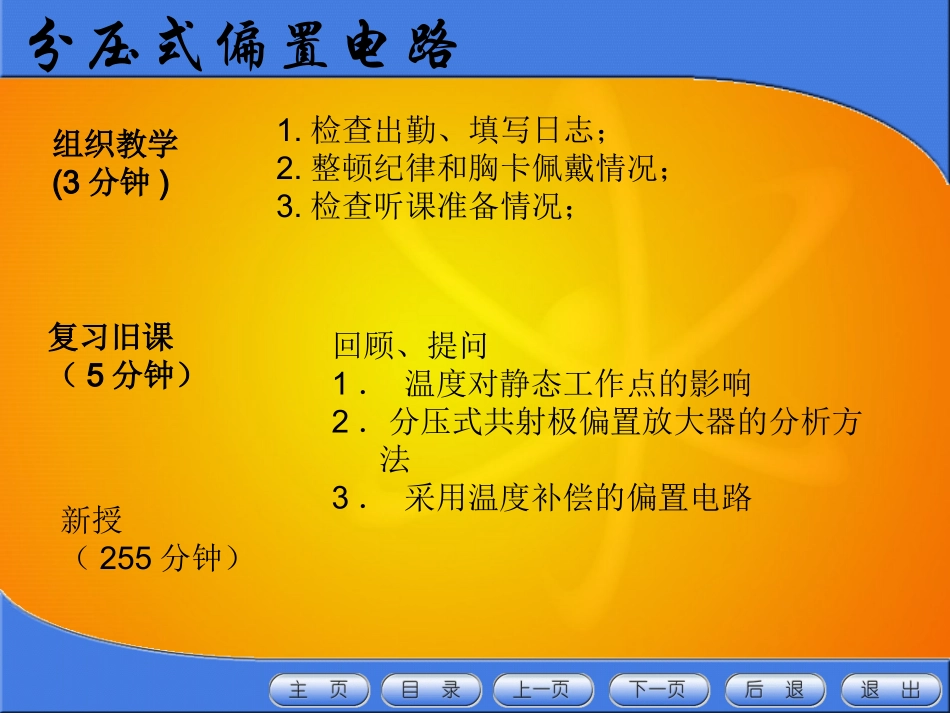

分压式偏置电路组织教学(3分钟)1.检查出勤、填写日志；2.整顿纪律和胸卡佩戴情况；3.检查听课准备情况；复习旧课（5分钟）回顾、提问1．温度对静态工作点的影响2．分压式共射极偏置放大器的分析方法3．采用温度补偿的偏置电路新授（255分钟）分压式偏置电路(一)、级间耦合方式1、阻容耦合：各极之间通过耦合电容及下级输入电阻连接。电路如下：Rsus+－+ui－RC1C1C2V1RB11RB12CE1RL+uo－+UCCRC2C3V2RB21RB22CE2RE1RE2+uo1－+++++分压式偏置电路优点：各级静态工作点互不影响，可以单独调整到合适位置；且不存在零点漂移问题。缺点：不能放大变化缓慢的信号和直流分量变化的信号；且由于需要大容量的耦合电容，因此不能在集成电路中采用。★阻容耦合放大的频率特性和频率失真AuAum0.707AumfHfLf通频带共发射级放大电路的幅频特性分压式偏置电路中频段：电压放大倍数近似为常数。低频段：耦合电容和发射极旁路电容的容抗增大，以致不可视为短路，因而造成电压放大倍数减小。高频段：晶体管的结电容以及电路中的分布电容等的容抗减小，以致不可视为开路，也会使电压放大倍数降低。除了电压放大倍数会随频率而改变外，在低频和高频段，输出信号对输入信号的相位移也要随频率而改变。所以在整个频率范围内，电压放大倍数和相位移都将是频率的函数。分压式偏置电路电压放大倍数与频率的函数关系称为幅频特性，相位移与频率的函数关系称为相频特性，二者统称为频率特性或频率响应。放大电路呈现带通特性。图中fH和fL为电压放大倍数下降到中频段电压放大倍数的0.707倍时所对应的两个频率，分别称为上限频率和下限频率，其差值称为通频带。一般情况下，放大电路的输入信号都是非正弦信号，其中包含有许多不同频率的谐波成分。由于放大电路对不同频率的正弦信号放大倍数不同，相位移也不一样，所以当输入信号为包含多种谐波分量的非正弦信号时，若谐波频率超出通频带，输出信号uo波形将产生失真。这种失真与放大电路的频率特性有关，故称为频率失真。分压式偏置电路2、变压器耦合：级间通过变压器耦合（1）优点：因变压器不能传输直流信号，只能传输交流信号和进行阻抗变换，所以，各级电路的静态工作点相互独立，互不影响。改变变压器的匝数比，容易实现阻抗变换，因而容易获得较大的输出功率。（2）缺点：变压器体积大而重，不便于集成。同时频率特性差，也不能传送直流和变化非常缓慢的信号。分压式偏置电路－+V2V1＋VCCRbReRc2Rc1UiUo图2.31直接耦合放大电路+－分压式偏置电路3、直接耦合：级间通过导线直接连接+C2++RLT2T1CeC1Rb12Rb22Rb21Rb11＋VCC+uo－Re2Re1V2V1变压器耦合放大电路1．优点：既可以放大交流信号，也可以放大变化非常缓慢（直流）的信号；电路简单，便于集成，所以集成电路中多采用这种耦合方式。2．缺点：存在着各级静态工作点相互牵制和零点漂移这两个问题。分压式偏置电路(二)、电压放大倍数和输入、输出电阻1、电压放大倍数多级放大器电压放大倍数为各级放大器放大倍数的乘积，即：AUL=AUL1AUL2AUL3…AULn注意：每一个单级都是带负载的。2、输入电阻多级放大器的输入电阻为第一级放大器的输入电阻，即：Ri=Ri13、输出电阻多级放大器的输出电阻为最后一级放大器的输出电阻，即：Ro=Ron固定偏置的放大器，当更换三极管或环境温度变化会引起三极管特性参数变化时，电路的静态工作点会发生移动，可能使得三极管无法正常工作。分压式偏置电路(三)、温度对静态工作点的影响1、温度变化对反向饱和电流的影响T（温度）↑→Icbo↑→IcQ↑→Q↑2、发射结电压受温度变化的影响T↑→IbQ↑→IcQ↑→Q↑3、电流放大系数β受温度变化的影响T↑→β↑→IcQ↑→Q↑为了稳定静态工作点，可选用质量好的三极管。分压式偏置电路(四)、采用温度补偿的偏置电路1采用热敏电阻补偿的偏置电路（如下图）分压式偏置电路2采二极管补偿的偏置电路（如下图）补偿原理：（略）分压式偏置电路（五）场效应管放大电路*场效应管有线性应用和非线性应用两大类，而线性应用用于放大电路*场效应管放大器三种组态。共源放大器、共栅放大器和共漏放大器（也称源极输出器）一、共源放大器1．自偏压电路①分...
